Hachette Terminator T-800 Bauanleitung Seite 15

92-1

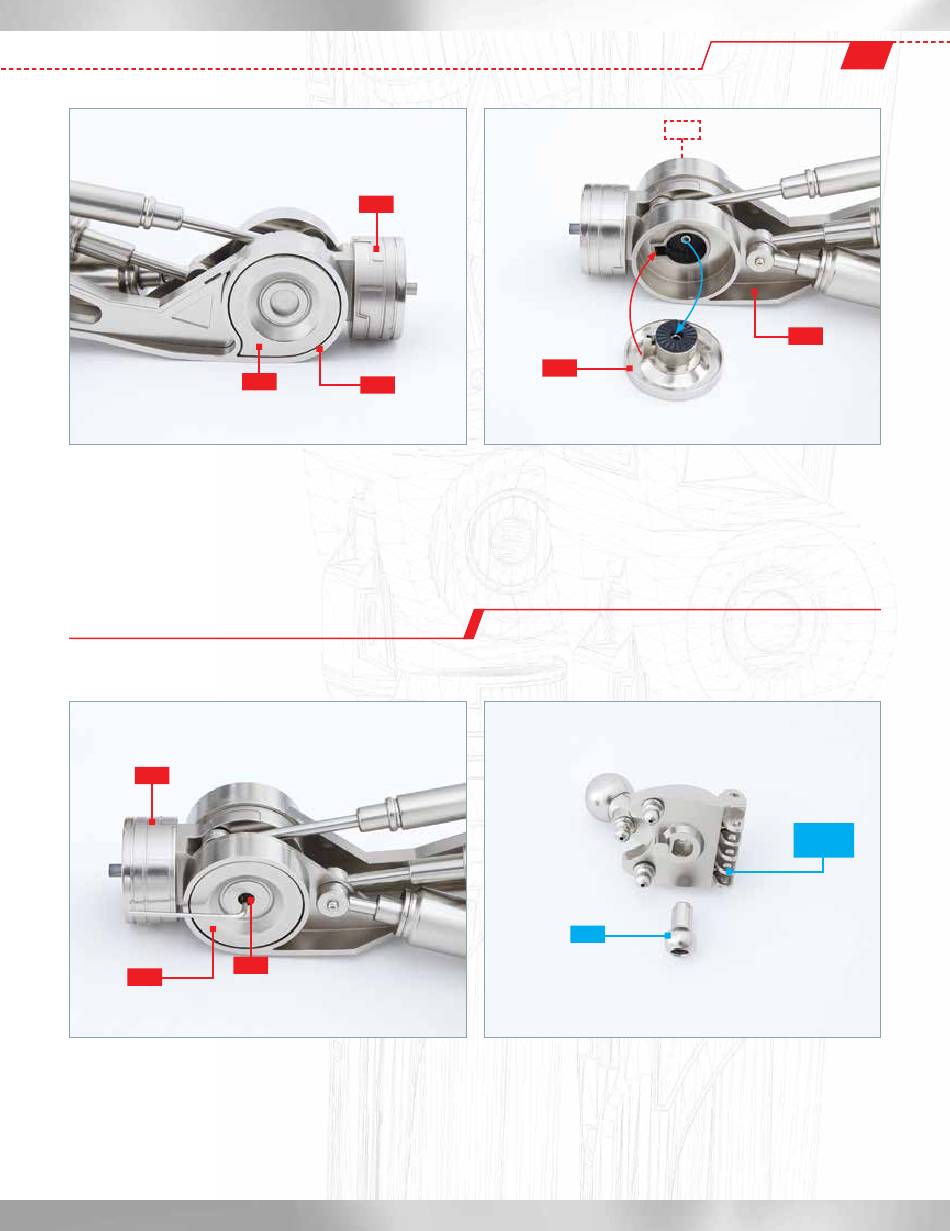

SCHRITT 13
Setze Bauteil 92-1 in die Aussparung an der Seite des Oberschenkel-
Bauteils 87-1. Führe den Schaft von Bauteil 92-1 durch Bauteil 87-1 und
durch das mittige Loch von Bauteil 95-1.
95-1
95-9
94-1
SCHRITT 15
Nimm eine Inbusschraube 95-9 (3 x 12 mm) und führe sie in der Mitte
des Kniegelenks 94-1 ein. Nutze den Inbusschlüssel, um die Schraube
einzudrehen, aber ziehe sie nicht zu fest. Bauteil 95-1 sollte sich nach oben
und unten bewegen können.
95-1
87-1
SCHRITT 14
Prüfe, wie Bauteil 94-1 an der anderen Seite des Kniegelenks passt.
Beachte die Kerbe an Bauteil 94-1, welche wie angedeutet in eine
Aussparung passt (roter Pfeil). Der Schaft von Bauteil 92-1 passt in das
Schraubloch in der Mitte von Bauteil 94-1 (blauer Pfeil).
SCHRITT 16
Nimm die Fuß-Baugruppe aus Ausgabe 94. Schneide Bauteil A sorgfältig
aus dem Rahmen und entferne alle Unebenheiten. Prüfe, wie das Bauteil in
die Buchse der Fuß-Baugruppe hineinpasst.
T-800 BAUANLEITUNG
92-1
94-1
A
95
87-1
AUSGABE
#94
