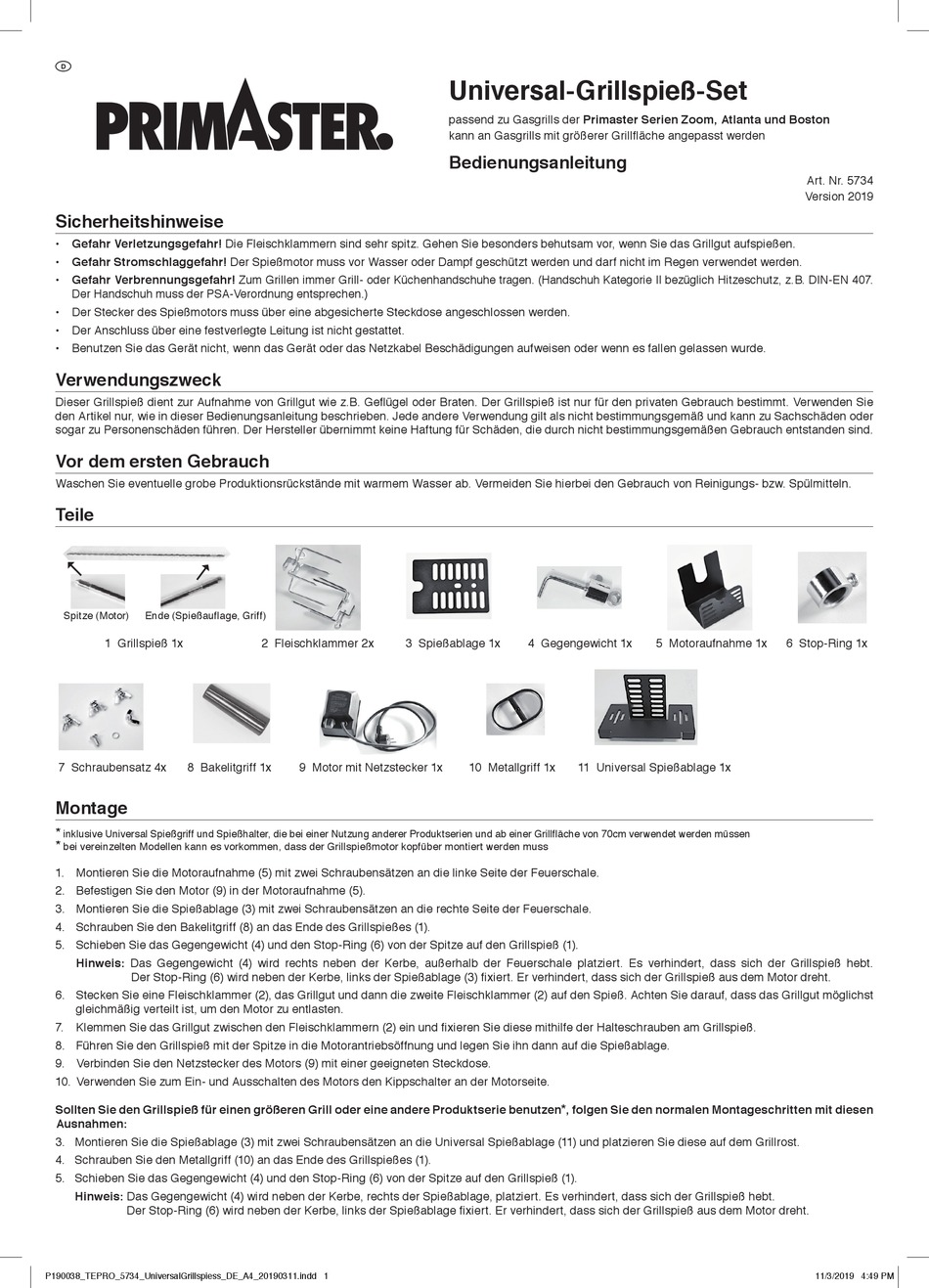

PrimAster 5734 Bedienungsanleitung

k
Sicherheitshinweise
• Gefahr Verletzungsgefahr! Die Fleischklammern sind sehr spitz. Gehen Sie besonders behutsam vor, wenn Sie das Grillgut aufspießen.
• Gefahr Stromschlaggefahr! Der Spießmotor muss vor Wasser oder Dampf geschützt werden und darf nicht im Regen verwendet werden.
• Gefahr Verbrennungsgefahr! Zum Grillen immer Grill- oder Küchenhandschuhe tragen. (Handschuh Kategorie II bezüglich Hitzeschutz, z. B. DIN-EN 407.
Der Handschuh muss der PSA-Verordnung entsprechen.)
• Der Stecker des Spießmotors muss über eine abgesicherte Steckdose angeschlossen werden.
• Der Anschluss über eine festverlegte Leitung ist nicht gestattet.
• Benutzen Sie das Gerät nicht, wenn das Gerät oder das Netzkabel Beschädigungen aufweisen oder wenn es fallen gelassen wurde.
Verwendungszweck
Dieser Grillspieß dient zur Aufnahme von Grillgut wie z.B. Geflügel oder Braten. Der Grillspieß ist nur für den privaten Gebrauch bestimmt. Verwenden Sie
den Artikel nur, wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder
sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.
Vor dem ersten Gebrauch
Waschen Sie eventuelle grobe Produktionsrückstände mit warmem Wasser ab. Vermeiden Sie hierbei den Gebrauch von Reinigungs- bzw. Spülmitteln.

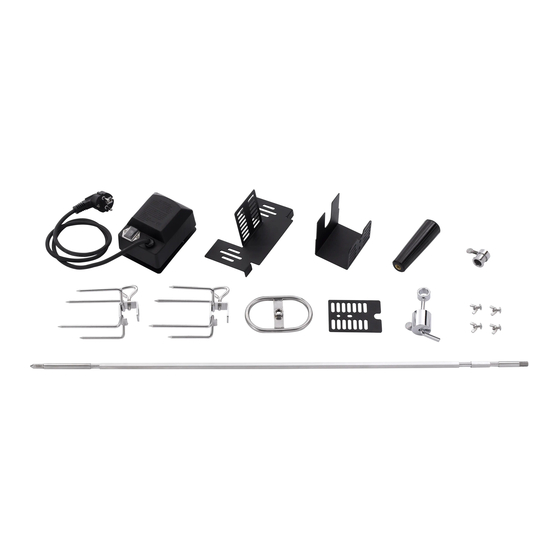

Teile
%
Spitze (Motor)
Ende (Spießauflage, Griff)
1 Grillspieß 1x
7 Schraubensatz 4x 8 Bakelitgriff 1x
Montage
*
inklusive Universal Spießgriff und Spießhalter, die bei einer Nutzung anderer Produktserien und ab einer Grillfläche von 70cm verwendet werden müssen
*
bei vereinzelten Modellen kann es vorkommen, dass der Grillspießmotor kopfüber montiert werden muss
1. Montieren Sie die Motoraufnahme (5) mit zwei Schraubensätzen an die linke Seite der Feuerschale.
2. Befestigen Sie den Motor (9) in der Motoraufnahme (5).
3. Montieren Sie die Spießablage (3) mit zwei Schraubensätzen an die rechte Seite der Feuerschale.
4. Schrauben Sie den Bakelitgriff (8) an das Ende des Grillspießes (1).
5. Schieben Sie das Gegengewicht (4) und den Stop-Ring (6) von der Spitze auf den Grillspieß (1).
Hinweis: Das Gegengewicht (4) wird rechts neben der Kerbe, außerhalb der Feuerschale platziert. Es verhindert, dass sich der Grillspieß hebt.
Der Stop-Ring (6) wird neben der Kerbe, links der Spießablage (3) fixiert. Er verhindert, dass sich der Grillspieß aus dem Motor dreht.
6. Stecken Sie eine Fleischklammer (2), das Grillgut und dann die zweite Fleischklammer (2) auf den Spieß. Achten Sie darauf, dass das Grillgut möglichst
gleichmäßig verteilt ist, um den Motor zu entlasten.
7. Klemmen Sie das Grillgut zwischen den Fleischklammern (2) ein und fixieren Sie diese mithilfe der Halteschrauben am Grillspieß.
8. Führen Sie den Grillspieß mit der Spitze in die Motorantriebsöffnung und legen Sie ihn dann auf die Spießablage.
9. Verbinden Sie den Netzstecker des Motors (9) mit einer geeigneten Steckdose.
10. Verwenden Sie zum Ein- und Ausschalten des Motors den Kippschalter an der Motorseite.
Sollten Sie den Grillspieß für einen größeren Grill oder eine andere Produktserie benutzen
Ausnahmen:
3. Montieren Sie die Spießablage (3) mit zwei Schraubensätzen an die Universal Spießablage (11) und platzieren Sie diese auf dem Grillrost.
4. Schrauben Sie den Metallgriff (10) an das Ende des Grillspießes (1).
5. Schieben Sie das Gegengewicht (4) und den Stop-Ring (6) von der Spitze auf den Grillspieß (1).
Hinweis: Das Gegengewicht (4) wird neben der Kerbe, rechts der Spießablage, platziert. Es verhindert, dass sich der Grillspieß hebt.
Der Stop-Ring (6) wird neben der Kerbe, links der Spießablage fixiert. Er verhindert, dass sich der Grillspieß aus dem Motor dreht.
P190038_TEPRO_5734_UniversalGrillspiess_DE_A4_20190311.indd 1
2 Fleischklammer 2x 3 Spießablage 1x
9 Motor mit Netzstecker 1x
Universal-Grillspieß-Set
passend zu Gasgrills der Primaster Serien Zoom, Atlanta und Boston
kann an Gasgrills mit größerer Grillfläche angepasst werden
Bedienungsanleitung
4 Gegengewicht 1x
10 Metallgriff 1x 11 Universal Spießablage 1x
*
, folgen Sie den normalen Montageschritten mit diesen
Art. Nr. 5734
Version 2019
5 Motoraufnahme 1x 6 Stop-Ring 1x
