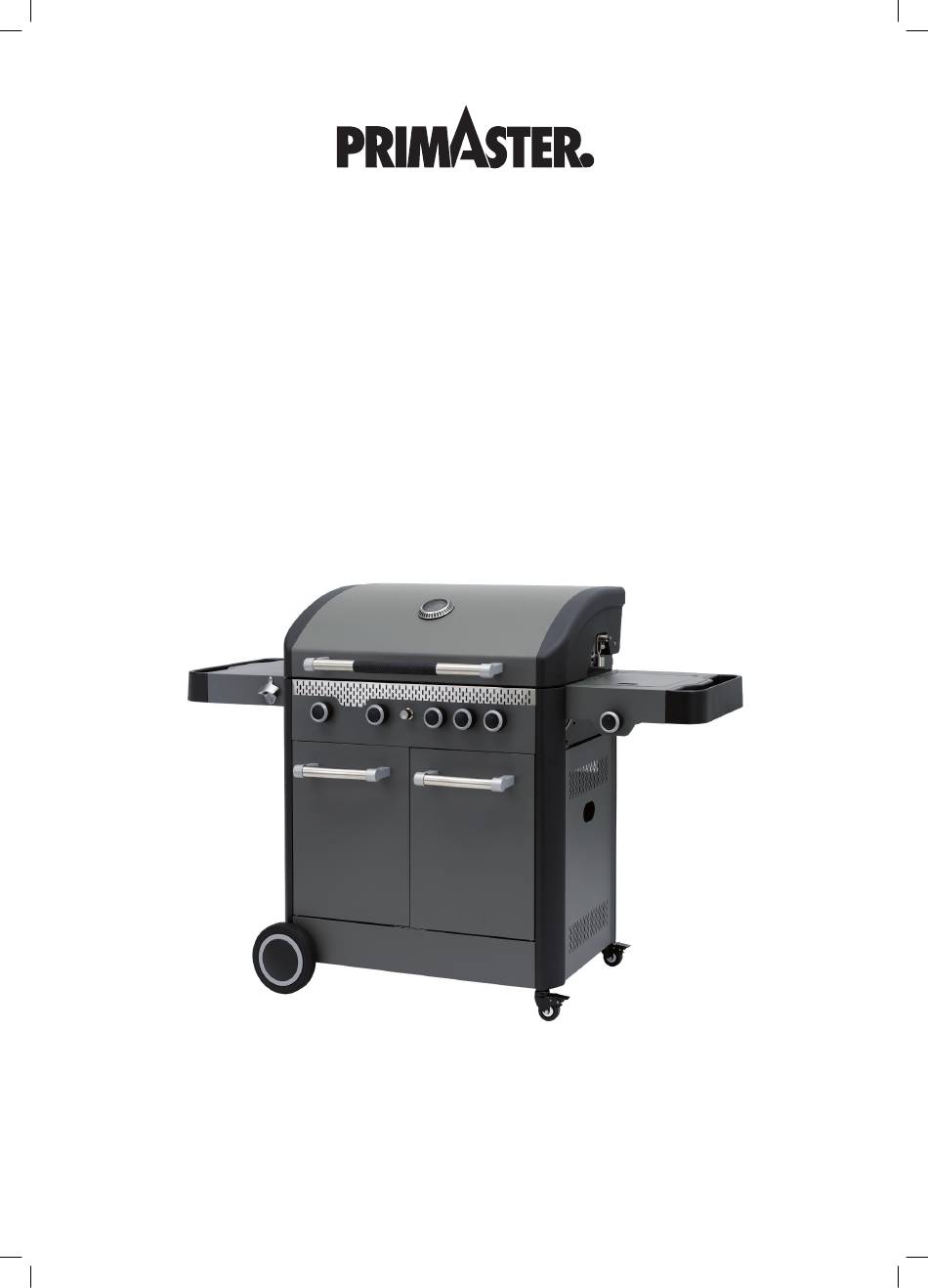

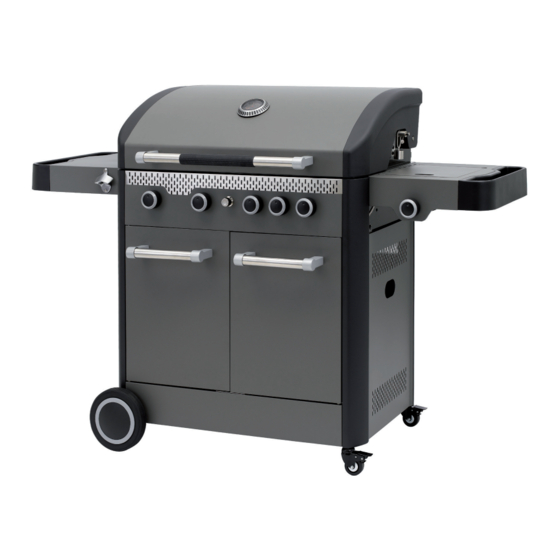

- Seite 1 Version 2018 Art. nr. 5719 Bedienungsanleitung GASGRILL boSton 450 P170109-TEPRO-5719_Boston450_Primaster_20171024.indd 1 24/10/2017 11:33 AM...
-
Seite 2: Explosionszeichnung
Explosionszeichnung PACKAGE CONTENTS P170109-TEPRO-5719_Boston450_Primaster_20171024.indd 2 24/10/2017 11:33 AM... -
Seite 3: Inhaltsverzeichnis
Inhalt Bevor Sie das Gerät benutzen ......................4 Lieferumfang ............................4 Bestimmungsgemäßer Gebrauch ....................... 4 Zu Ihrer Sicherheit ..........................4 -5 Signalsymbole ........................... 4 Allgemeine Sicherheitshinweise ....................... 4 Sicherheitshinweise ........................4 - 5 Montage ............................6 - 11 Vorbereitung ............................6 Benötigtes Werkzeug ......................... -
Seite 4: Bevor Sie Das Gerät Benutzen
38 Gegengewicht 1 Bevor Sie das Gerät benutzen 39 Endstück 1 Prüfen Sie nach dem Auspacken sowie vor jedem Gebrauch, ob Befestigungsteile der Artikel Schäden aufweist. Schraube M6x15 18 Sollte dies der Fall sein, benutzen Sie den Artikel nicht, sondern Schraube M6x12 34 benachrichtigen Sie bitte Ihren Händler. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Verwenden Sie keine Farblösemittel oder Verdünner, um Flecken zu entfernen. Diese sind gesundheitsschädlich Gefahr Brandgefahr! und dürfen nicht mit Lebensmitteln in Berührung kommen. Teile des Grills werden während des Betriebs sehr Gefahr Gefahren für Kinder! heiß und können Brände entfachen. Kinder können sich beim Spielen in der Verpackungs- –... -
Seite 6: Montage
Montage Schritt 3 Vorbereitung Gefahr Verletzungsgefahr! Die Nichtbeachtung der Anweisungen kann zu Problemen und Gefahren bei der Verwendung des Grills führen. – Befolgen Sie alle hier aufgeführten Montageanweisungen. Benötigtes Werkzeug 1 x Kreuzschlitzschraubendreher 1 x verstellbarer Maulschlüssel Grill zusammenbauen Befestigen Sie die Frontabdeckung (6) mit 4 Schrauben (B) zwi- schen den Standbeinen vorne links (13) und vorne rechts (19). - Seite 7 Schritt 6 Schritt 8 Stecken Sie die Lenkrollen mit Bremse (20) unter die rechten Standbeine (17,19). Schrauben Sie den Träger (4) mit 4 Schrauben (B) an die vor- deren Standbeine (13,19). Schritt 7 Schritt 9 Führen Sie die Achse (12) durch die Löcher am Ende der linken Standbeine.
- Seite 8 Schritt 10 Schritt 11 Platzieren Sie das Brennergehäuse (3) auf dem montierten Wa- gen und befestigen Sie es mit 4 Schrauben (A) an den Seitenab- deckungen (14). Befestigen Sie das Brennergehäuse (3) mit 2 Schrauben (A) an den vorderen Standbeinen (13,19). Schritt 12 Die rechte Tür (9) unten rechts auf den Bolzen in der Frontabdeckung (6) setzen.
- Seite 9 Schritt 13 Schrauben Sie zwei Schrauben (A) in die rechte Seite des Brennergehäuses (3). Ziehen Sie diese Halteschrauben für das Seitenbrennergehäuse nicht ganz fest. Hängen Sie das Seitenbrennergehäuse (29) ein. Befestigen Sie das Seitenbrennergehäuse (29) mit 2 Schrauben (A) am Brennergehäuse. Ziehen sie alle Schrauben fest.
- Seite 10 Schritt 14 Die Seitenbrenner-Elektrode mit dem Kabel verbinden. Schrauben Sie das Seitenbrennerventil (28) mit 2 Schrauben (E) an das Seitenbrennergehäuse (29). Stecken Sie den Regler (27) auf das Seitenbrennerventil. Setzen Sie den Seitenbrenner (30) von oben in das geöffnete Seitenbrennergehäuse (29) ein. Befestigen Sie den Seitenbrenner mit Seitenbrennergehäuse mit 4 Schrauben (E) und Muttern F.
- Seite 11 Schritt 15 Schrauben Sie zwei Schrauben (A) in die linke Seite des Brennergehäuses (3). Ziehen Sie diese Halteschrauben für die linke Seitenablage nicht ganz fest. Hängen Sie die linke Seitenablage (26) ein. Befestigen Sie die linke Seitenablage (26) mit 2 Schrauben (A) am Brennergehäuse. Ziehen sie alle Schrauben fest.
-
Seite 12: Batterie Einsetzen
Schritt 18 Schritt 19 Befestigen Sie die Motoraufnahme (34) mit zwei Schrauben (A) Befestigen Sie den Grillspießhalter (37) mit zwei Schrauben (A) und zwei Muttern (G) links an der Seitenwand des Deckels (1). und zwei Muttern (G) rechts an der Seitenwand des Deckels (1). -
Seite 13: Gasflasche Anschließen
Gasflasche anschließen Verbindung zum Gerät Setzen Sie die Gasflasche in den Flaschenträger in der Boden- Dieses Gerät ist nur für Niederdruck Butan-/Propangas geeignet platte. und muss mit einem geeigneten Niederdruck-Regler und einem Achtung! Die Gasflasche muss in den Flaschenträger gestellt flexiblen Schlauch ausgestattet sein. -
Seite 14: Grill Aufstellen
Grill aufstellen Zündsystem - Anzünden mit Piezozünder Den Deckel des Grills öffnen, bevor der Brenner einge- Achtung Beschädigungsgefahr! schaltet wird. Während des Gebrauchs können sich die Verschrau- bungen allmählich lockern und die Stabilität des Grills 2. Stellen Sie alle Temperaturregler auf (aus). -
Seite 15: Wartung Und Reinigung
Mit geschlossenem Deckel garen Gefahr Gesundheitsgefahr! Verwenden Sie keine Farblösemittel oder Verdünner, Gasgrills mit Deckel ermöglichen ein schonendes Garen von um Flecken zu entfernen. Diese sind gesundheits- größeren Fleischstücken und ganzem Geflügel, ähnlich wie bei schädlich und dürfen nicht mit Lebensmitteln in Berüh- einem Ofen. -
Seite 16: Fehlerbehebung
Technische Daten erhalten, sollte der Eigentümer darauf achten, diese Pflege- und Wartungshinweise genau zu befolgen. Produkt: Art. Nr. 5719, Gasgrill Boston 450 Achten Sie sorgfältig auf Ihre Investition und sie wird Ihnen jah- Gewicht: ca. 71,5 kg relang gute Dienste erweisen.
