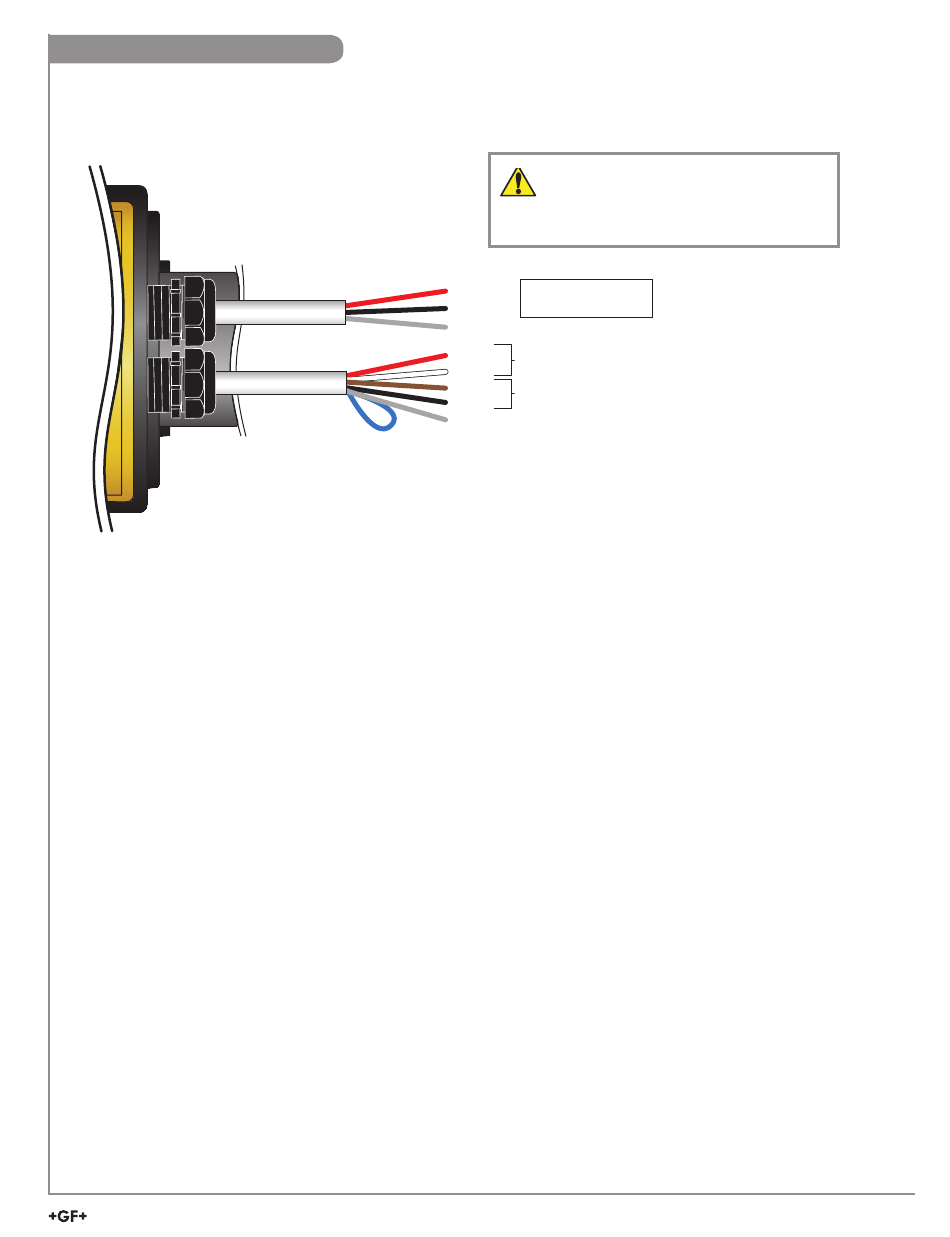

Verdrahtungskonfi guration
Beim Betrieb des 2581 FlowtraMag über den Frequenz- oder Digitalausgang (S
2581 FlowtraMag und externen Geräten (SPS, Datenlogger, Messschreiber, Durchfl ussmessgerät usw.) durch das
rote und weiße Kabel hergestellt. Weitere Details enthalten die jeweiligen Schaltschemata.
3-2581
Ausgangskabel
Empfehlungen zur elektromagnetischen Verträglichkeit (EMV)
Komplexe Instrumentierungssysteme wie das 2581 FlowtraMag und zugehörige Geräte können hinsichtlich der elektromagnetischen
Verträglichkeit (EMV) herausfordernd sein. Elektromagnetische Störungen können über Kabel (leitungsgeführte Störungen) oder über
elektromagnetische Strahlung (Störstrahlung) in das System gelangen.
Störstrahlung kann durch Verlagerung der Störquelle oder Vergrössern des Abstands zur Störquelle vermieden werden.
Eine metallische Abschirmung bietet sich ebenfalls an.
Leitungsgeführte Störungen können durch eine sorgfältige Ausführung der Verkabelung vermieden werden. Da elektromagnetische
Störsignale mehrere Wege nehmen können, muss die Wirksamkeit der verschiedenen Erdungsmöglichkeiten beachtet werden.
Netzkabel 2581 FlowtraMag
•
In Umgebungen mit elektrischen Störgeräuschen muss die Abschirmung des Netzkabels an einen metallisch reinen und
niedrigimpedanten Erdungspunkt angeschlossen werden.
•
Wenn alle Komponenten des Systems 2581 FlowtraMag (Transmitter, SPS und VFDs) von einem gemeinsamen Netzkabel
versorgt werden, muss die Signalverkabelung direkt zu den Transmitter verlegt werden. Dabei keine Erdungspunkte verwenden,
an denen bereits andere Kabel angeschlossen sind. Erdungsschleifen beim Verlegen vermeiden.
•
Bei der Verwendung getrennter Netzkabel alle Erdungsleiter der Stromversorgung an einen gemeinsamen niedrigimpedanten
Erdungsanschluss anschließen.
Ausgangskabel 2581 FlowtraMag
In Umgebungen mit elektrischen Störgeräuschen muss die Abschirmung des Netzkabels an einen metallisch reinen und
niedrigimpedanten Erdungspunkt angeschlossen werden. Unterschied zwischen Anschluss und Nichtanschluss der Abschirmung
beachten. Erdungsschleifen beim Verlegen vermeiden.
Frequenz-/S3L-Ausgang
- Das S3L-/Frequenzkabel verwendet dieselbe Erdung wie die 2581 FlowtraMag-Stromversorgung. Den 2581 FlowtraMag
und die Durchfl ussanzeige an dieselbe Gleichstromversorgung anschließen.
4-bis-20-mA-Ausgang
- Wenn der 4-bis-20-mA-Ausgang zur Steuerung einer hochinduktiven Last wie z. B. einem Antrieb mit variabler Frequenz
oder einem Gleichstrommotor verwendet wird, sollten für das System 2581 FlowtraMag und das 4-bis-20-mA-Gerät
getrennte Gleichstromquellen und der aktive Modus verwendet werden.
- Im passiven Modus verwenden das Schleifenausgangskabel und die Stromversorgung des Systems 2581 FlowtraMag
denselben Erdungsanschluss. Das System 2581 FlowtraMag und das 4-bis-20-mA-Gerät an dieselbe Gleichstromquelle
anschließen.
- Im aktiven Modus ist das Schleifenausgangskabel des 2581 FlowtraMag von der Stromversorgung des 2581 FlowtraMag
isoliert. Das 4- bis 20-mA-Empfangsgerät kann an eine andere Stromversorgung angeschlossen werden
Netzkabel
Blau, wird nur für das Zurücksetzen
des Passworts in der GF Config-App verwendet
L) werden alle Anschlüsse zwischen
3
VERDRAHTUNG NICHT ENTFERNEN!
Beschädigen oder Entfernen der
Ausgangs- oder Netzkabel führen zum
Erlöschen der Garantie.
+
Rot +
24 VDC bei 1 A min.
–
Schwarz -
Stromversorgung
Abschirmung
(EMV-Verstärkung)
Rot
S³L/Frequenz
Weiß
Braun
4 bis 20 mA
Schwarz
Abschirmung
Durchfl ussmessgerät GF 2580 FlowtraMag
