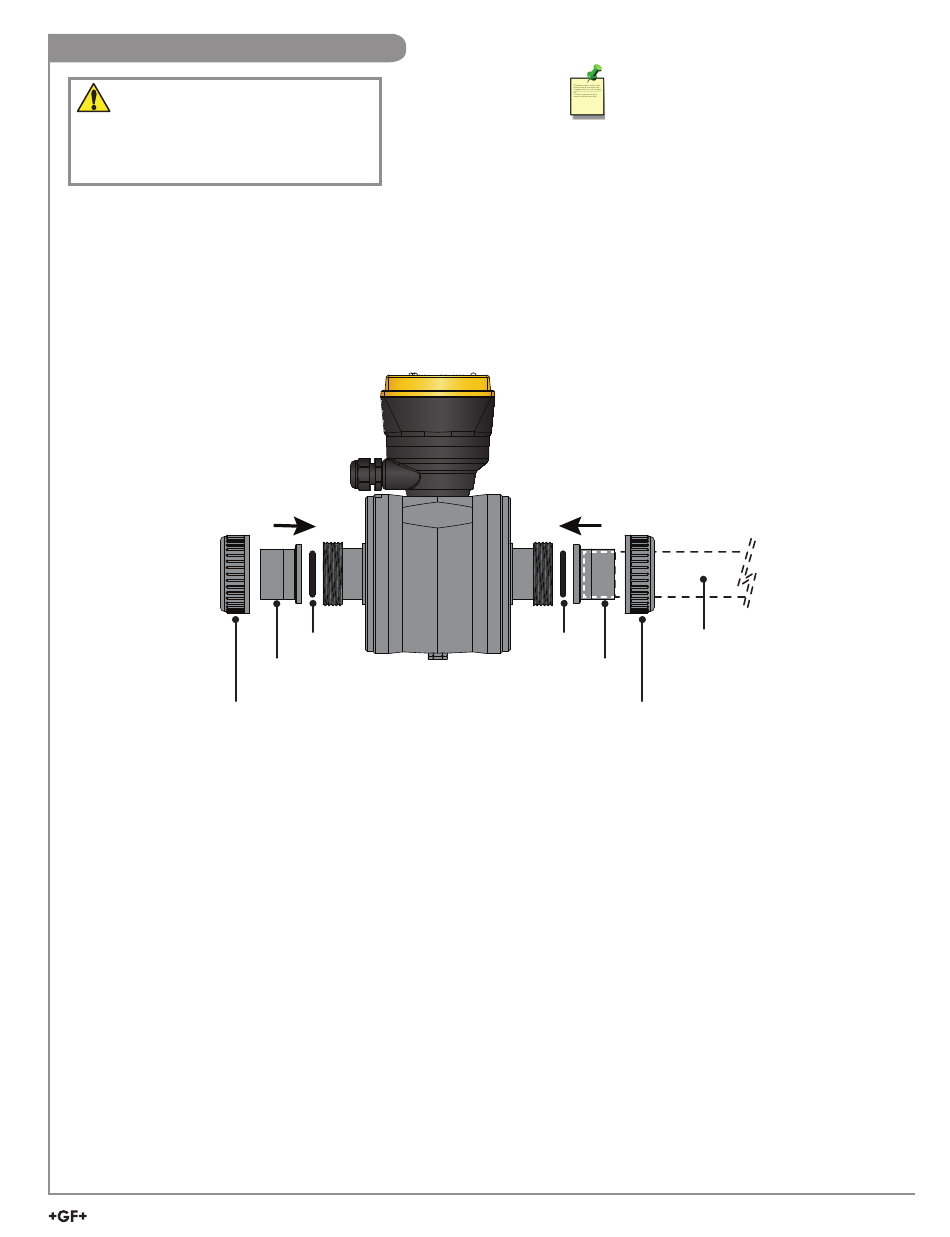

Sensormontage in der Rohrleitung
2581 FlowtraMag DN25 (1 Zoll)
2581 FlowtraMag DN40 (1.5 Zoll)
2581 FlowtraMag DN50 (2 Zoll)
Einlegteile
Nur handfest anziehen!
1.
Einen den Einbauempfehlungen gerechtwerdender Einbauort wählen.
2.
Entsprechendes Einlegeteil (metrisch oder ASTM) auswählen und wie abgebildet installieren.
3.
Den Sensor so montieren, dass der Pfeil in Durchfl ussrichtung zeigt.
Hinweis:
Der Sensor muss in Durchfl ussrichtung eingebaut werden.
Einlegeteil
Überwurfmutter
O-ring
Tipp für die Anwendung: Zum Installieren
von metrischen Rohren ein metrisches
Einlegeteil
verwenden.
O-ring
Rohrleitung
Einlegeteil
Überwurfmutter
Durchfl ussmessgerät GF 2580 FlowtraMag
7
