10
14
10
13
12
11
15
26
16
10 mm
11
1

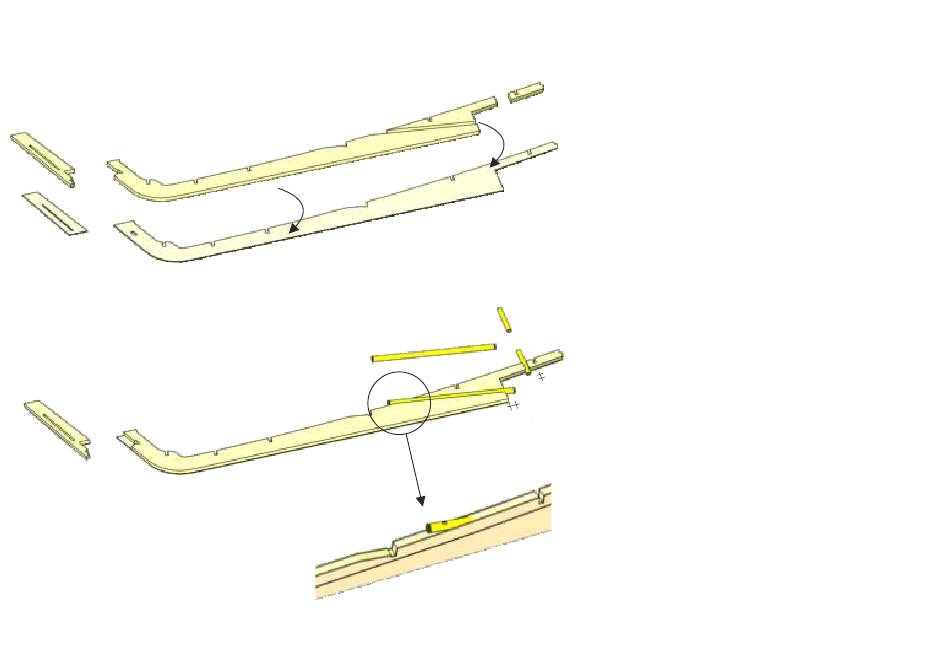

Teil 10 auf Teil 14 kleben.
Teile 11, 12 und 13 passgenau auf Teile 15 kleben. Dabei
sollte die Markierung auf Teil 15 auf der jeweiligen Außenseite
liegen.
2+3
Das Wellenrohr 16 zwischen die Teile 11 und 12 kleben.
Das Wellenrohr muss am Heck 10 mm überstehen. Den
Ruderkoker 26 so einkleben, dass er 4 mm nach unten
übersteht.
4 mm
Hinweis: Das kleine Loch im Wellenrohr zum Fetten der
Welle muss nach oben zeigen.
