Seneca R-32DIDO Installationshandbuch Seite 3
ISOLIERUNG
STROMVERSORGUNGEN Spannung: 10÷40 Vdc; 19÷28 Vac; 50÷65 Hz; Aufnahme: max. 3 W; Verlustleistung: max. 6,5 W
UMGEBUNGSBEDINGUNGEN
KONFIGURATION
ANSCHLÜSSE /
KOMMUNIKATIONSPORTS
DIGITALEINGÄNGE
DIGITALAUSGÄNGE
ZÄHLER

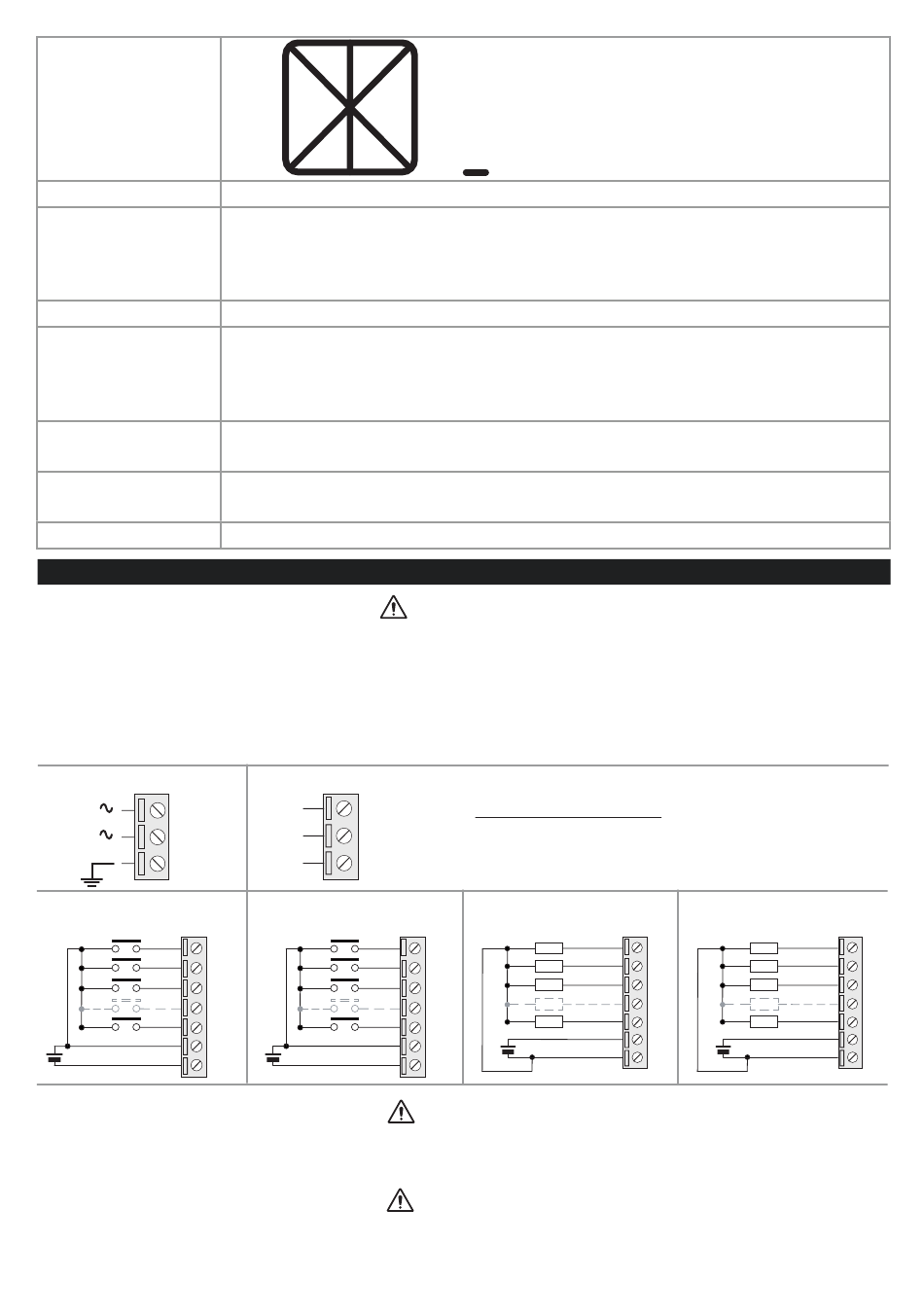

ELEKTRISCHE ANSCHLÜSSE
Die oberen Grenzwerte der Stromversorgung dürfen nicht überschritten werden; anderenfalls wird das Modul schwer
beschädigt. Das Modul vor dem Anschließen der Eingänge und der Ausgänge ausschalten.
Zur Erfüllung der Anforderungen an die elektromagnetische Immunität:
-verwenden Sie abgeschirmte Kabel für die Signale;
- schließen Sie die Abschirmung an die bevorzugte Erdung des Instrumentes an;
- halten Sie die abgeschirmten Kabel von den Leistungskabeln entfernt (Transformatoren, Geber, Motoren, usw.).
STROMVERSORGUNG
+ /
20
–/
21
22
DIGITALEINGÄNGE (PNP)
Eingänge 1 bis 16
*
12/24V
+
Das Stromversorgungsgerät muss basierend auf der an den Ausgängen vorgesehenen Last bemessen werden.
Die Klemmen 18-64 und 19-65 können zusammen an dasselbe Stromversorgungsgerät angeschlossen sein.
*Die Klemmen 18-64 und 19-65 müssen für den korrekten Betrieb des Geräts immer mit der Stromversorgung verbunden sein.
MI00575-1-DE
ETH1
ETH2
PORT1
PORT2
DIGITAL
INPUT/OUTPUT
PWR AUX
USB
RS485
PWR
Betriebstemperatur: von -25°C bis +65°C
Feuchtigkeit: 10% ÷ 90 % nicht kondensierend
Lagertemperatur: von -30°C bis +85 °C
Schutzgrad: IP20
Mit integriertem WEBSERVER (nur R-32DIDO) / Easy Setup 2
Klemmleiste Abstand 3,5 mm, max. Kabelquerschnitt 1,5 mm
1 Mikro-USB-Eingang für Programmierung (nur R-32DIDO)
2 Ethernet (mit Funktion LAN fault-bypass) 100 base T an RJ45
1 Port RS485 an Klemmen 23-24-25 (nur Version R-32DIDO)
Anzahl der Kanäle: 32; Spannung: Schwelle ON: >9 V; Schwelle OFF: < 4V; Vmax: 24V; Impedanz: 9 kΩ
Individuell konfigurierbar
Anzahl der Kanäle: 32, MOSFET, PNP; Spannung/Max. Strom: 0,2A / 24V
Individuell konfigurierbar
Anzahl der Zähler: 32 bei 32 Bits; maximale Geschwindigkeit: 50Hz
SERIELLER PORT RS485
23 B(-)
24 A(+)
25 GND
DIGITALEINGÄNGE (PNP)
Eingänge 17 bis 32
10
11
12
....
17
*
12/24V
18
+
19
INSTALLATIONSHANDBUCH
1500 Vac
ACHTUNG
Anschluss am Port RS485:
Die Polarität ist nicht standardisiert. Auf einigen Geräten
anderer Marke könnte sie umgekehrt sein.
DIGITALAUSGÄNGE (PNP)
Ausgänge 1 bis 16
48
LOAD
49
LOAD
LOAD
50
LOAD
....
LOAD
63
*
+
64
65
ACHTUNG
ACHTUNG
2
DIGITALAUSGÄNGE (PNP)
Ausgänge 17 bis 32
10
LOAD
11
LOAD
12
LOAD
....
LOAD
17
LOAD
*
18
+
19
48
49
50
....
63
64
65
3/4
