Vaillant VR 50 Betriebs Und Installationsanleitung

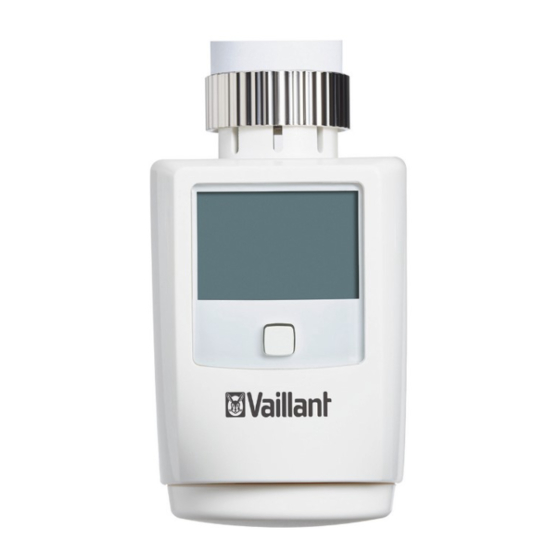

Heizkörperthermostat
Vorschau ausblenden Andere Handbücher für VR 50:
Inhaltsverzeichnis

Werbung

Quicklinks

Heizkörperthermostat
VR 50
de
Betriebs- und
Installations-
anleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Vaillant VR 50

Inhaltszusammenfassung für Vaillant VR 50

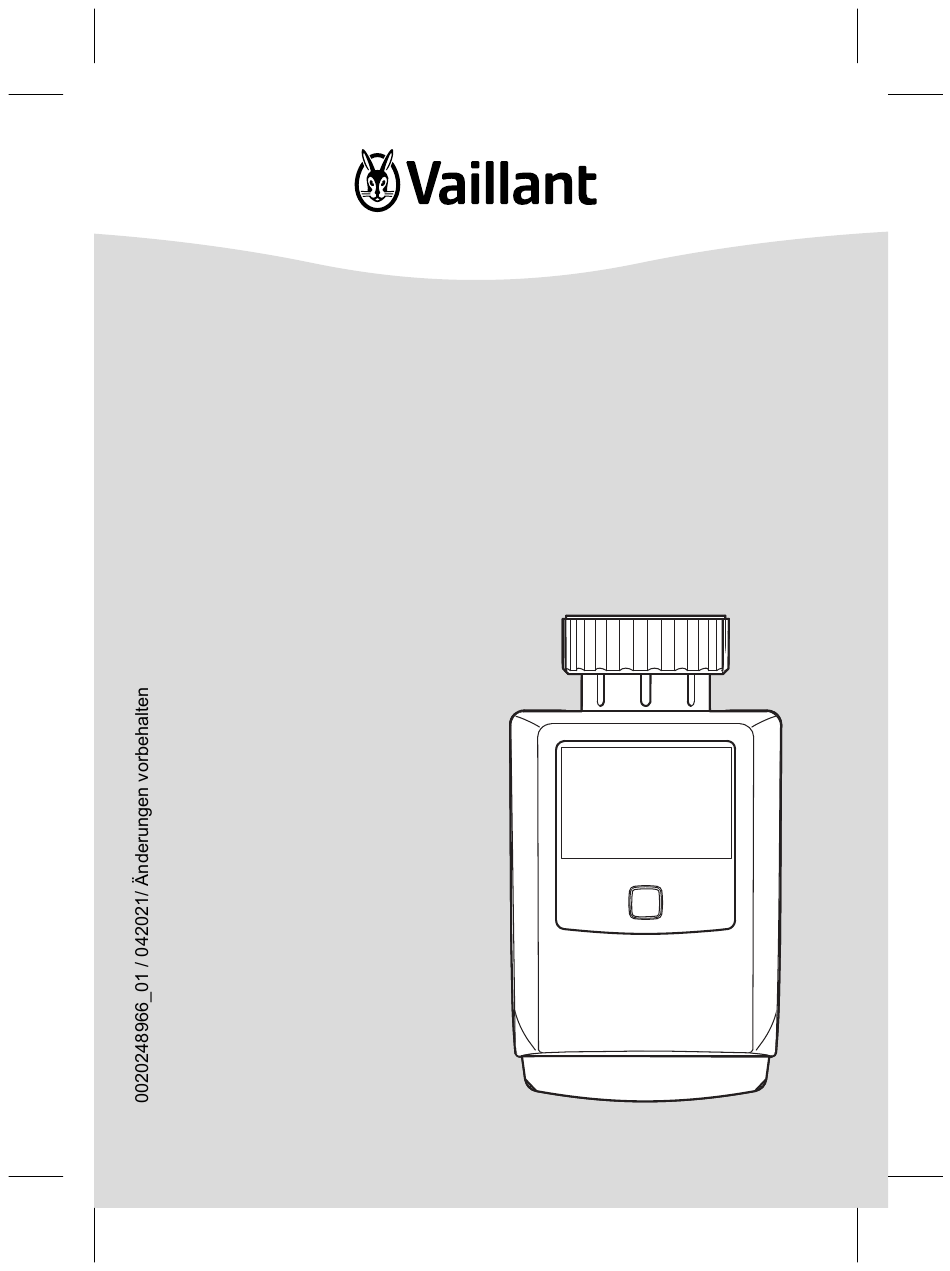

  • Seite 1 Heizkörperthermostat VR 50 Betriebs- und Installations- anleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhalt Sicherheit ............. 4 1.1 Handlungsbezogene Warnhinweise ...... 4 1.2 Bestimmungsgemäße Verwendung ...... 5 1.3 Allgemeine Sicherheitshinweise......7 Hinweise zur Dokumentation ......9 2.1 Mitgeltende Unterlagen beachten ......9 2.2 Unterlagen aufbewahren ........9 2.3 Gültigkeit der Anleitung ......... 9 System- und Produktbeschreibung ....
  • Seite 3 Betrieb ..............33 7.1 Betriebsart wechseln ........... 33 7.2 Temperatur einstellen .......... 33 7.3 Boost-Funktion nutzen ........34 7.4 Bediensperre aktivieren und deaktivieren ... 34 Störungsbehebung ........... 35 8.1 Befehl nicht bestätigt ........... 35 8.2 Fehlermeldungen ..........35 8.3 Auf Werkseinstellung zurücksetzen ....37 Pflege und Wartung ..........

  • Seite 4: Sicherheit

    Sicherheit Handlungsbezogene Warnhinweise Klassifizierung der handlungsbezoge- nen Warnhinweise Die handlungsbezogenen Warnhinweise sind wie folgt mit Warnzeichen und Signal- wörtern hinsichtlich der Schwere der mögli- chen Gefahr abgestuft: Warnzeichen und Signalwörter Gefahr! Unmittelbare Lebensgefahr oder Gefahr schwerer Personenschäden Gefahr! Lebensgefahr durch Stromschlag Warnung! Gefahr leichter Personenschäden Betriebs- und Installationsanleitung 0020248966_01...

  • Seite 5: Bestimmungsgemäße Verwendung

    Vorsicht! Risiko von Sachschäden oder Schäden für die Umwelt Bestimmungsgemäße Verwendung Bei unsachgemäßer oder nicht bestim- mungsgemäßer Verwendung können Beeinträchtigungen des Produkts und anderer Sachwerte entstehen. Mit dem Heizkörperthermostat können gängige Heizkörperventile der nachfolgenden Her- steller zeitgesteuert reguliert werden: – Heimeier –...
  • Seite 6 Die bestimmungsgemäße Verwendung beinhaltet: – das Beachten der beiliegenden Betriebs-, Installations- und Wartungs- anleitungen des Produkts sowie aller weiteren Komponenten der Anlage – die Installation und Montage entspre- chend der Produkt- und Systemzulas- sung – die Einhaltung aller in den Anleitungen aufgeführten Inspektions- und Wartungs- bedingungen.

  • Seite 7: Allgemeine Sicherheitshinweise

    Achtung! Jede missbräuchliche Verwendung ist untersagt. Allgemeine Sicherheitshinweise 1.3.1 Gefahr durch Fehlbedienung Durch Fehlbedienung können Sie sich selbst und Andere gefährden und Sach- schäden verursachen. > Lesen Sie die vorliegende Anleitung und alle mitgeltenden Unterlagen sorgfältig durch, insb. das Kapitel „Sicherheit“ und die Warnhinweise.

  • Seite 8: Vorschriften (Richtlinien, Gesetze, Normen)

    1.3.3 Risiko eines Sachschadens durch ungeeignete Umgebungsbedingungen! Wenn Sie das Produkt in ungeeigneter Umgebung installieren, dann kann die Elektronik beschädigt werden. > Installieren Sie das Produkt nur in trockenen und staubfreien Räumen. > Sorgen Sie dafür, dass das Produkt nicht ständiger Sonnen- oder anderer Wärmeeinstrahlung und keinen Vibratio- nen und mechanischen Belastungen ausgesetzt ist.

  • Seite 9: Hinweise Zur Dokumentation

    Installationsanleitungen, die Kompo- nenten der Anlage beiliegen. Unterlagen aufbewahren > Bewahren Sie diese Anleitung sowie alle mitgeltenden Unterlagen zur weiteren Verwendung auf. Gültigkeit der Anleitung Diese Anleitung gilt ausschließlich für: Produkt Artikelnummer VR 50 0020242486 Betriebs- und Installationsanleitung 0020248966_01...

  • Seite 10: System- Und Produktbeschreibung

    System- und Produktbeschreibung Komponente des ambiSENSE Systems Das Produkt ist Teil der ambiSENSE Raumklima-Lösung und kommuniziert über ein Funkprotokoll mit dem Gateway. Alle Produkte der ambiSENSE Raumklima- Lösung können per Smartphone über die App konfiguriert werden. Mit dem Heizkörperthermostat können Sie die Solltemperatur des Raums über die App zeitgesteuert regulieren und Heizzei- ten auf Ihre Bedürfnisse anpassen.

  • Seite 11: Aufbau Des Produkts

    Das Produkt passt auf alle gängigen Heiz- körperventile mit dem Gewindemaß M30 x 1,5 mm. Durch die im Lieferumfang enthaltenen Adapter ist das Produkt auch auf Heizkörperventile vom Typ Danfoss RA, Danfoss RAV und Danfoss RAVL mon- tierbar. Das Produkt kann die Solltemperatur beim Lüften automatisch absenken.

  • Seite 12: Display

    Display Hinweis Im Standby-Modus ist die Hinter- grundbeleuchtung des Displays aus- geschaltet. Um die Hintergrund- beleuchtung zu aktivieren, drücken Sie einmal das Stellrad. Betriebs- und Installationsanleitung 0020248966_01...
  • Seite 13 VALVE install VALVE adapt MANU BOOST 1 Bediensperre aktiv 2 Automatische Absenkung aktiv 3 Funkübertragung 4 Niedriger Ladezustand Batterie 5 Boost-Betrieb aktiv 6 Manueller Betrieb aktiv 7 Solltemperatur °C 8 Zustandsinformation Ventil Betriebs- und Installationsanleitung 0020248966_01...

  • Seite 14: Fenster-Auf-Erkennung

    Fenster-auf-Erkennung Das System regelt bei geöffnetem Fenster, z. B. beim Lüften, die Temperatur automa- tisch herunter, um Heizenergie und Kosten zu sparen. Für diese Funktion ist kein Fenstersensor erforderlich. Diese Funktio- nalität ist in der ambiSENSE Software implementiert und wird durch einen gemes- senen Temperaturabfall aktiviert.

  • Seite 15: Blinkfolgen Der Signal-Led

    Außer der Sendeleistung und den Emp- fangseigenschaften der Empfangseinheiten spielen Umwelteinflüsse wie Luftfeuchte und bauliche Gegebenheiten vor Ort eine wichtige Rolle. Blinkfolgen der Signal-LED Erforderliche Blinkfolge Bedeutung Aktivität Kurzes Funkübertra- Warten Sie, oranges Blin- gung/ Sen- bis die Über- deversuch/ tragung been- Datenübertra- det ist.
  • Seite 16 Erforderliche Blinkfolge Bedeutung Aktivität Kurzes oran- Anlernmodus Geben Sie ges Blinken aktiv die Ziffern der (alle 10 Sek.) Gerätenum- mer zur Bestätigung ein. Kurzes oran- Batterien leer Tauschen Sie ges Leuchten die Batterien (nach grüner aus. oder roter Empfangs- meldung) 3x langes Produkt Achten Sie...
  • Seite 17 Erforderliche Blinkfolge Bedeutung Aktivität 1x oranges Testanzeige Nachdem die und 1x Testanzeige grünes erloschen ist, Leuchten können Sie (nach dem fortfahren. Einlegen der Batterien) Langes und Aktualisierung Eine neue kurzes oran- der Gerä- Software wird ges Blinken tesoftware übertragen. (im Wechsel) (OTAU = (Dauer: Bis Over the Air...

  • Seite 18: Duty Cycle Limit

    Duty Cycle Limit Duty Cycle Limit beschreibt eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868-MHz-Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868-MHz-Bereich arbeitenden Geräte zu gewährleisten. In dem vom Produkt genutzten Frequenzbereich 868 MHz beträgt die maximale Sendezeit eines jeden Geräts 1 % einer Stunde (also 36 Sekunden in 1 Stunde).

  • Seite 19: Ce-Kennzeichnung

    Anforderungen der einschlägigen Richtlinien erfüllen. Hiermit erklärt der Hersteller, dass der in der vorliegenden Anleitung beschriebene Funkanlagentyp der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der fol- genden Internetadresse verfügbar: http://www.vaillant-group.com/doc/doc- radio-equipment-directive/ Betriebs- und Installationsanleitung 0020248966_01...

  • Seite 20: Lieferumfang Prüfen

    Lieferumfang prüfen > Prüfen Sie den Lieferumfang auf Voll- ständigkeit und Unversehrtheit. Menge Bezeichnung Heizkörperthermostat Adapter Danfoss (RA, RAV, RAVL) Stößelverlängerung Danfoss RAV Stützring Mutter M4 Zylinderkopfschraube M4 x 12 mm LR6/Mignon/AA Batterien Aufkleber Gerätenummer SGTIN = Serialised Global Trade Item Number) Betriebs- und Installationsanleitung...

  • Seite 21: Integration In Das Ambisense System

    Integration in das ambiSENSE System Anlernen Damit das Produkt in das ambiSENSE System integriert werden und mit anderen ambiSENSE Geräten kommunizieren kann, muss es zunächst an das Gateway angelernt werden. Richten Sie deshalb zunächst das Gateway über die App ein, um ambiSENSE Geräte im System nutzen zu können.
  • Seite 22 Stromzufuhr herzustellen, dann öffnen Sie das Batteriefach des Produkts und ziehen Sie den Isolierstreifen aus dem Batteriefach heraus. – Der Motor fährt zurück, um die Mon- tage zu erleichtern. Währenddessen wird „Valve install“ und das Aktivi- tätssymbol ( ) angezeigt. >...
  • Seite 23 – Die Signal-LED leuchtet grün. Der Anlernvorgang ist erfolgreich abge- schlossen. – Die Signal-LED leuchtet rot. Der Anlernvorgang ist fehlgeschlagen. Versuchen Sie es erneut. Betriebs- und Installationsanleitung 0020248966_01...

  • Seite 24: Montage

    Montage Heizkörperthermostat montieren 1. Drehen Sie den alten Thermostatkopf gegen den Uhrzeigersinn auf den Maxi- malwert. – Der Thermostatkopf drückt jetzt nicht mehr auf die Ventilspindel und kann so leichter demontiert werden. Betriebs- und Installationsanleitung 0020248966_01...
  • Seite 25 2. Demontieren Sie den Thermostatkopf vom Heizkörperventil. Bedingungen: Fixierung mit Überwurfmutter > Drehen Sie die Überwurfmutter gegen den Uhrzeigersinn los und nehmen Sie den Thermostatkopf ab. Bedingungen: Fixierung mit Schnapp- befestigungen > Drehen Sie die Überwurfmutter etwas gegen den Uhrzeigersinn und nehmen Sie den Thermostatkopf ab.
  • Seite 26 3. Starten Sie den Anlernvorgang in der App. (Seite 21) 4. Montieren Sie das Produkt, wenn Sie während des Anlernvorganges in der App dazu aufgefordert werden. 5. Kleben Sie den mitgelieferten Aufkleber Gerätenummer in den Batteriefach- deckel. 6. Montieren Sie den neuen Heiz- körperthermostat mit der Rändelmutter auf das Heizkörperventil.

  • Seite 27: Heizkörperthermostat Mit Danfoss-Adapter Montieren

    Heizkörperthermostat mit Danfoss-Adapter montieren 1. Demontieren Sie den alten Thermostat- kopf vom Heizkörperventil. 2. Verwenden Sie zur Montage auf Dan- foss-Heizkörperventile jeweils den beilie- genden Adapter. Bedingungen: Danfoss RA Heizkörperventil > Achten Sie bei der Montage darauf, dass die Zapfen im Inneren des Adap- Betriebs- und Installationsanleitung 0020248966_01...
  • Seite 28 ters (2) eine deckungsgleiche Position zu den Einkerbungen (1) am Ventil haben. > Rasten Sie den zum Ventil passenden Adapter vollständig auf. > Befestigen Sie den Adapter mit der bei- liegenden Schraube und Mutter. Bedingungen: Danfoss RAV Heizkörperventil > Setzen Sie vor der Montage die Stößel- verlängerung (2) auf den Ventilstift auf.
  • Seite 29 > Achten Sie bei der Montage darauf, dass die Zapfen im Inneren des Adap- ters (3) eine deckungsgleiche Position zu den Einkerbungen (1) am Ventil haben. > Rasten Sie den zum Ventil passenden Adapter vollständig auf. > Befestigen Sie den Adapter mit der bei- liegenden Schraube und Mutter.
  • Seite 30 > Achten Sie bei der Montage darauf, dass die Zapfen im Inneren des Adap- ters (2) eine deckungsgleiche Position zu den Einkerbungen (1) am Ventil haben. > Rasten Sie den zum Ventil passenden Adapter vollständig auf. Hinweis Der Adapter RAVL wird nicht ver- schraubt.

  • Seite 31: Heizkörperthermostat Mit Stützring Montieren

    Heizkörperthermostat mit Stützring montieren > Wenn der Durchmesser des in den Heizkörperthermostat hineinragende Teils des Heizkörperventils zu gering ist, dann legen Sie den Stützring (1) vor der Montage in den Flansch. Betriebs- und Installationsanleitung 0020248966_01...

  • Seite 32: Inbetriebnahme

    Inbetriebnahme Adaptierfahrt Nach der Montage muss eine Adaptierfahrt (Valve adapt) durchgeführt werden. > Wenn im Display Valve adapt steht, dann starten Sie die Adaptierfahrt durch Drücken des Stellrads. – Bei der Adaptierfahrt wird Valve adapt im Display angezeigt. Hinweis Während der Adaptierfahrt ist keine Bedienung möglich.

  • Seite 33: Betrieb

    Betrieb Betriebsart wechseln Automatikbetrieb: Das über die App einge- stellte Heizprogramm ist aktiv. Manueller Betrieb: Sie können die Tempe- ratur am Produkt oder über die App einstel- len. Die Temperatureinstellung bleibt bis zur nächsten manuellen Änderung erhal- ten. > Drücken Sie das Stellrad lang, um zwi- schen manuellem und Automatikbetrieb zu wechseln.

  • Seite 34: Boost-Funktion Nutzen

    Dauer überschreibt. Die Dauer, für die die manuell eingestellte Temperatur gelten soll, kann hier individuell festgelegt werden. Im manuellen Betrieb bleibt die Temperatur bis zur nächsten manuellen Änderung erhalten. > Drehen Sie das Stellrad nach rechts oder links, um die Temperatur des Heiz- körpers manuell zu erhöhen oder zu senken.

  • Seite 35: Störungsbehebung

    Störungsbehebung Befehl nicht bestätigt Wenn mindestens eine Empfangseinheit einen Befehl nicht bestätigt, dann leuchtet zum Abschluss der fehlerhaften Übertra- gung die Signal-LED rot auf. Grund für die fehlerhafte Übertragung kann eine Funkstörung mit einer der folgende Ursachen sein: – Empfangseinheit nicht erreichbar –...
  • Seite 36 Fehler mögliche Behebung Ursache Ventilantrieb Prüfen Sie, ob der schwergängig Stößel des Hei- zungsventils klemmt. Stellbereich Prüfen Sie die zu groß Befestigung des Heizkörperthermo- stats. Stellbereich Prüfen Sie, ob der zu klein Stößel des Hei- zungsventils klemmt. Batteriespan- Tauschen Sie die nung gering Batterien des Gerä- tes aus, siehe Kapi-...

  • Seite 37: Auf Werkseinstellung Zurücksetzen

    Auf Werkseinstellung zurücksetzen Hinweis Alle Einstellungen gehen verloren. 1. Entnehmen Sie die Batterien. (Seite 2. Legen Sie die Batterien entsprechend der Polaritätsmarkierungen wieder ein und halten Sie gleichzeitig die Sys- temtaste für 4 Sek. gedrückt, bis die Betriebs- und Installationsanleitung 0020248966_01...

  • Seite 38: Pflege Und Wartung

    Signal-LED schnell orange zu blinken beginnt. 3. Lassen Sie die Systemtaste wieder los. 4. Drücken Sie die Systemtaste erneut für 4 Sek., bis die Signal-LED grün auf- leuchtet. 5. Lassen Sie die Systemtaste wieder los. – Das Produkt führt einen Neustart durch.

  • Seite 39: Batterien Wechseln

    Batterien wechseln 1. Öffnen Sie das Batteriefach gemäß der Abbildung. 2. Tauschen Sie immer alle Batterien aus. – Batterietyp: LR06/Mignon/AA 3. Verwenden Sie keine wiederaufladbaren Batterien. Betriebs- und Installationsanleitung 0020248966_01...
  • Seite 40 4. Setzen Sie die Batterien mit korrekter Polung ein. – Nach dem Einlegen der Batterien führt das Produkt für ca. 2 Sek. einen Selbsttest durch. Danach erfolgt die Initialisierung. 5. Achten Sie nach dem Einlegen der Bat- terien auf die Blinkfolgen der Sig- nal-LED.
  • Seite 41 – Selbsttest erfolgreich: Signal-LED leuchtet zuerst orange und dann grün. > Schließen Sie das Batteriefach. 9.2.1 Lebensgefahr durch ungeeignete Batterien Gefahr! Lebensgefahr durch ungeeignete Batterien! Wenn Batterien durch den falschen Batterietyp ersetzt werden, dann besteht Explosionsgefahr. > Achten Sie beim Batteriewechsel auf den korrekten Batterietyp.

  • Seite 42: Auslaufende Batterien

    9.2.2 Auslaufende Batterien Gefahr! Verätzungsgefahr durch Auslau- fen der Batterien! Wenn das Produkt mehrere Wochen nicht benutzt wird, dann können die Batterien auslaufen. Die Batterie- flüssigkeit kann zu Verätzungen füh- ren. > Entfernen Sie bei längerer Abwe- senheit die Batterien. >...
  • Seite 43 Anleitung beschrieben, siehe Kapitel „Batterie wechseln“. > Laden Sie nicht-wiederaufladbare Batte- rien nicht wieder auf. > Entfernen Sie wiederaufladbare Batte- rien aus dem Produkt, bevor Sie sie auf- laden. > Kombinieren Sie keine unterschiedlichen Batterietypen. > Kombinieren Sie keine neuen und gebrauchten Batterien.

  • Seite 44: 10 Außerbetriebnahme

    10 Außerbetriebnahme 10.1 Produkt außer Betrieb nehmen 1. Löschen Sie das Produkt in der App. 2. Demontieren Sie das Produkt vom Heiz- körperventil. 3. Entfernen Sie die Batterien. 10.2 Recycling und Entsorgung Wenn das Produkt mit diesem Zei- chen gekennzeichnet ist: >...

  • Seite 45: 11 Kundendienst

    Wenn das Produkt Batterien enthält, die mit diesem Zeichen gekennzeichnet sind, dann können die Batterien gesund- heits- und umweltschädliche Substanzen enthalten. > Entsorgen Sie die Batterien in diesem Fall an einer Sammelstelle für Batterien. 11 Kundendienst Die Kontaktdaten unseres Kundendiensts finden Sie auf unserer Website.
  • Seite 46 Parameter Wert Verschmutzungsgrad zulässige 0 … 50 °C Umgebungstemperatur Höhe 71 mm (2,80 in) Breite 58 mm (2,28 in) Tiefe 97 mm (3,82 in) Gewicht (inkl. Batte- 205 g (7,23 oz) rien) Übertragungsfrequenz 868,0 - 868,6 MHz / 869,4 - 869,65 MHz Maximale <...
  • Seite 47 Betriebs- und Installationsanleitung 0020248966_01...
  • Seite 48 Berghauser Str. 40 D-42859 Remscheid Telefon +49 2191 18 0 Telefax +49 2191 18 2810 Auftragsannahme Vaillant Kundendienst +49 2191 5767901 www.vaillant.de info@vaillant.de © Diese Anleitungen, oder Teile davon, sind urheberrechtlich geschützt und dürfen nur mit schriftlicher Zustimmung des Herstellers vervielfältigt oder verbreitet werden.
