6100-Cu Multifunktions-Telefonnetzwerkanalysator und Kupferkabeltester Benutzerhandbuch
des 6100-Cu
Das 6100-Cu ist auf IEC IP54-Konformität geprüft.
Staub oder Wasser, die aus einer beliebigen Richtung
auf das Gehäuse treffen, haben keinen Einfluss auf
den Betrieb des Geräts. Dieser Schutz wird nur
gewährleistet, wenn beide Seitenklappen
ordnungsgemäß geschlossen sind. Wenn das Gerät
auf eine vom Hersteller nicht angegebene Weise
verwendet wird, kann der Schutz des Geräts
beeinträchtigt sein.

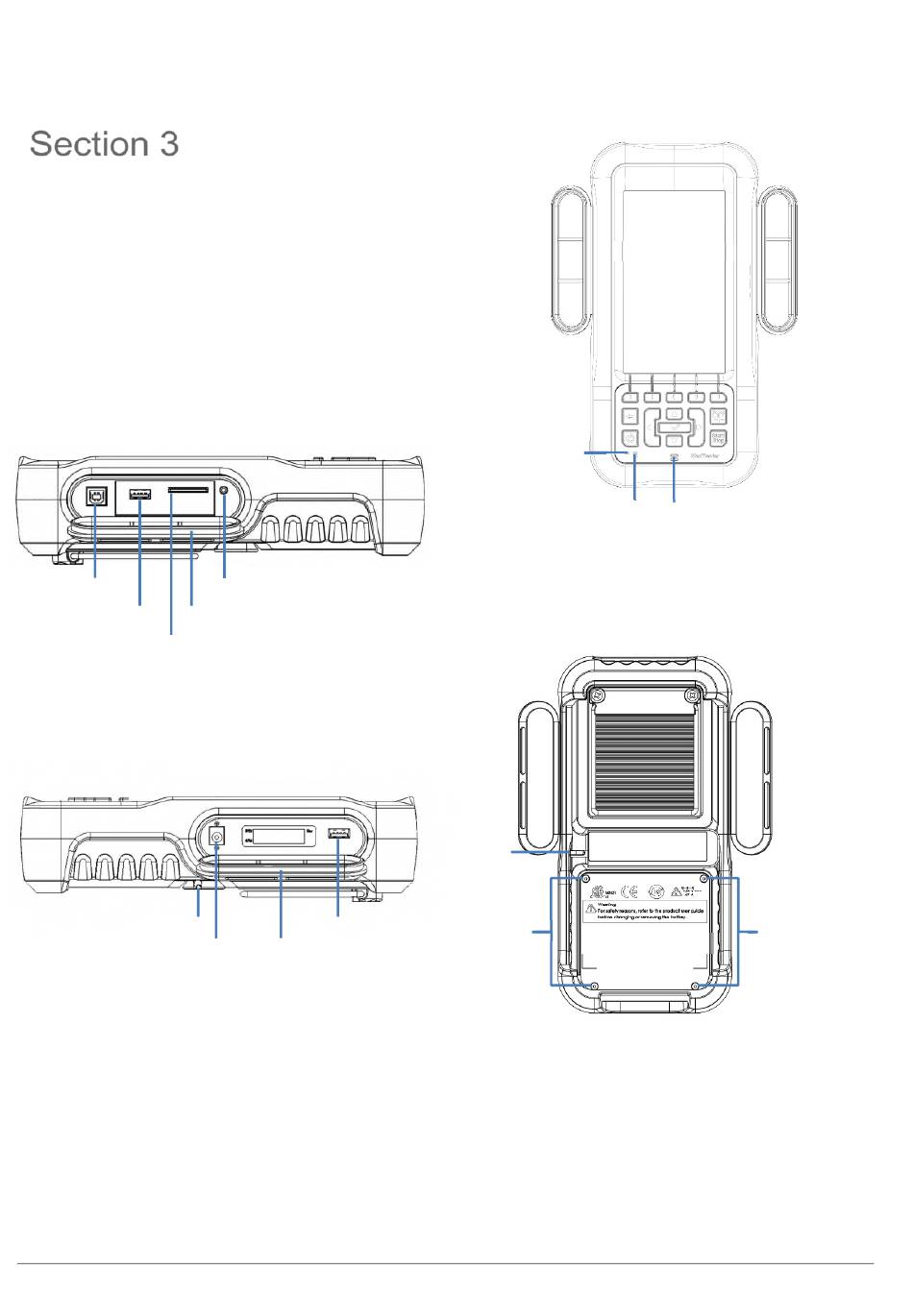

Das 6100-Cu ist mit einer Reihe von Schnittstellen
ausgestattet (siehe folgende Abbildungen):
USB-Host-Anschluss
USB-Client-
Anschluss
SD-Karte (nicht verwendet)
Abb. 3.1:
Anschlüsse des 6100-Cu - Ansicht von
links
Stift
Stromanschluss
Abb. 3.2:
Anschlüsse des 6100-Cu - Ansicht von
rechts
8
Bedienung
Kopfhörerbuchse (2,5 mm)
Klappe
USB-Client-
Anschluss
Klappe
Betriebs-LED
Batterie-LED
Abb. 3.3:
Anschlüsse des 6100-Cu - Ansicht von
vorn
Stift
Schrauben
Batterieklappe
Abb. 3.4:
Anschlüsse des 6100-Cu - Ansicht von
hinten
Hinweis: Das Gehäuse des 6100-Cu kann im normalen
Betrieb warm werden.
Touchscreen
Lautsprecher
Schrauben
© 2022 Radiodetection Ltd
