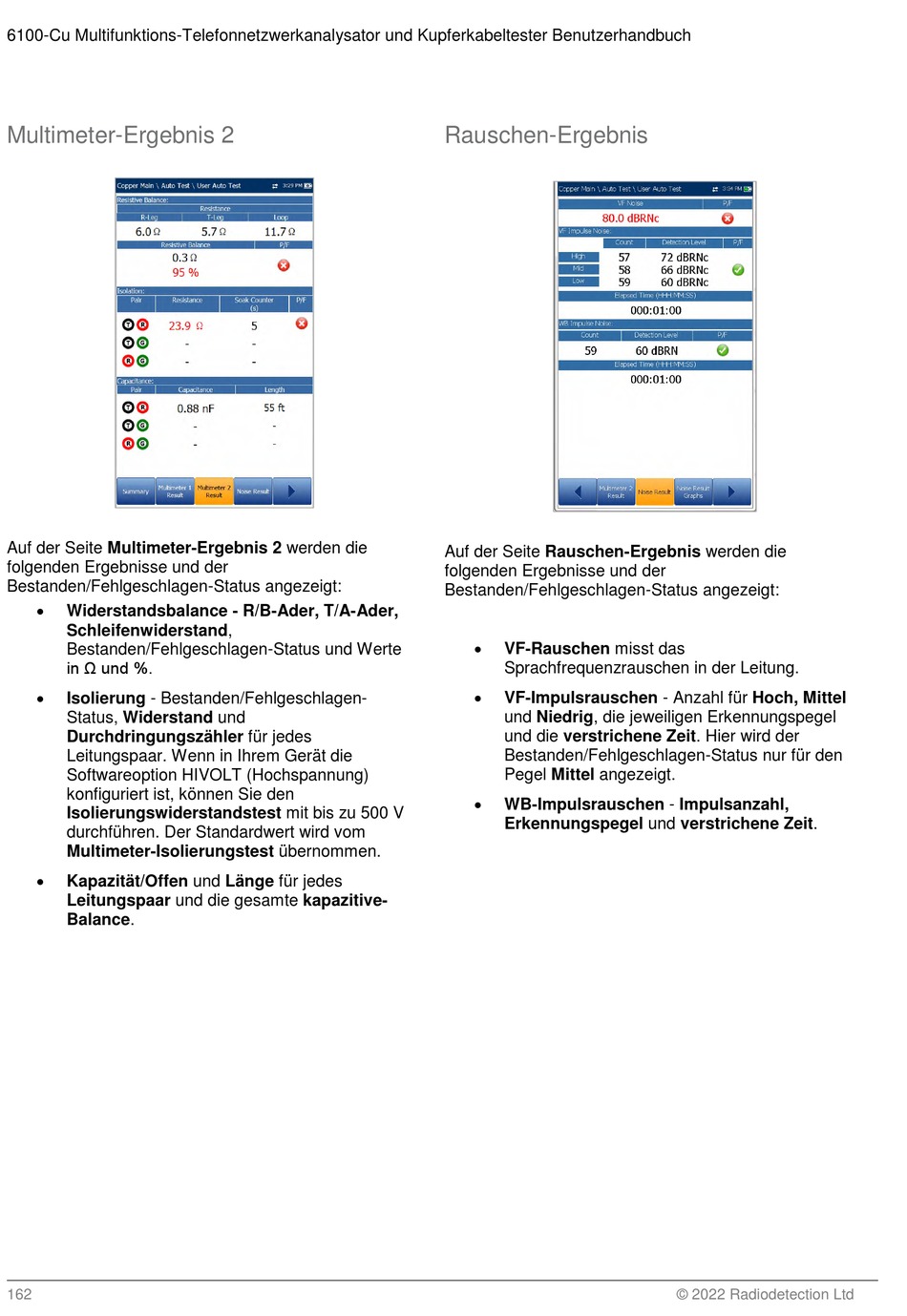

6100-Cu Multifunktions-Telefonnetzwerkanalysator und Kupferkabeltester Benutzerhandbuch
Multimeter-Ergebnis 2
Auf der Seite Multimeter-Ergebnis 2 werden die
folgenden Ergebnisse und der
Bestanden/Fehlgeschlagen-Status angezeigt:
Widerstandsbalance - R/B-Ader, T/A-Ader,
Schleifenwiderstand,
Bestanden/Fehlgeschlagen-Status und Werte
in Ω und %.
Isolierung - Bestanden/Fehlgeschlagen-
Status, Widerstand und
Durchdringungszähler für jedes
Leitungspaar. Wenn in Ihrem Gerät die
Softwareoption HIVOLT (Hochspannung)
konfiguriert ist, können Sie den
Isolierungswiderstandstest mit bis zu 500 V
durchführen. Der Standardwert wird vom
Multimeter-Isolierungstest übernommen.
Kapazität/Offen und Länge für jedes
Leitungspaar und die gesamte kapazitive-
Balance.
162
Rauschen-Ergebnis
Auf der Seite Rauschen-Ergebnis werden die
folgenden Ergebnisse und der
Bestanden/Fehlgeschlagen-Status angezeigt:
VF-Rauschen misst das
Sprachfrequenzrauschen in der Leitung.
VF-Impulsrauschen - Anzahl für Hoch, Mittel
und Niedrig, die jeweiligen Erkennungspegel
und die verstrichene Zeit. Hier wird der
Bestanden/Fehlgeschlagen-Status nur für den
Pegel Mittel angezeigt.
WB-Impulsrauschen - Impulsanzahl,
Erkennungspegel und verstrichene Zeit.
