6100-Cu Multifunktions-Telefonnetzwerkanalysator und Kupferkabeltester Benutzerhandbuch

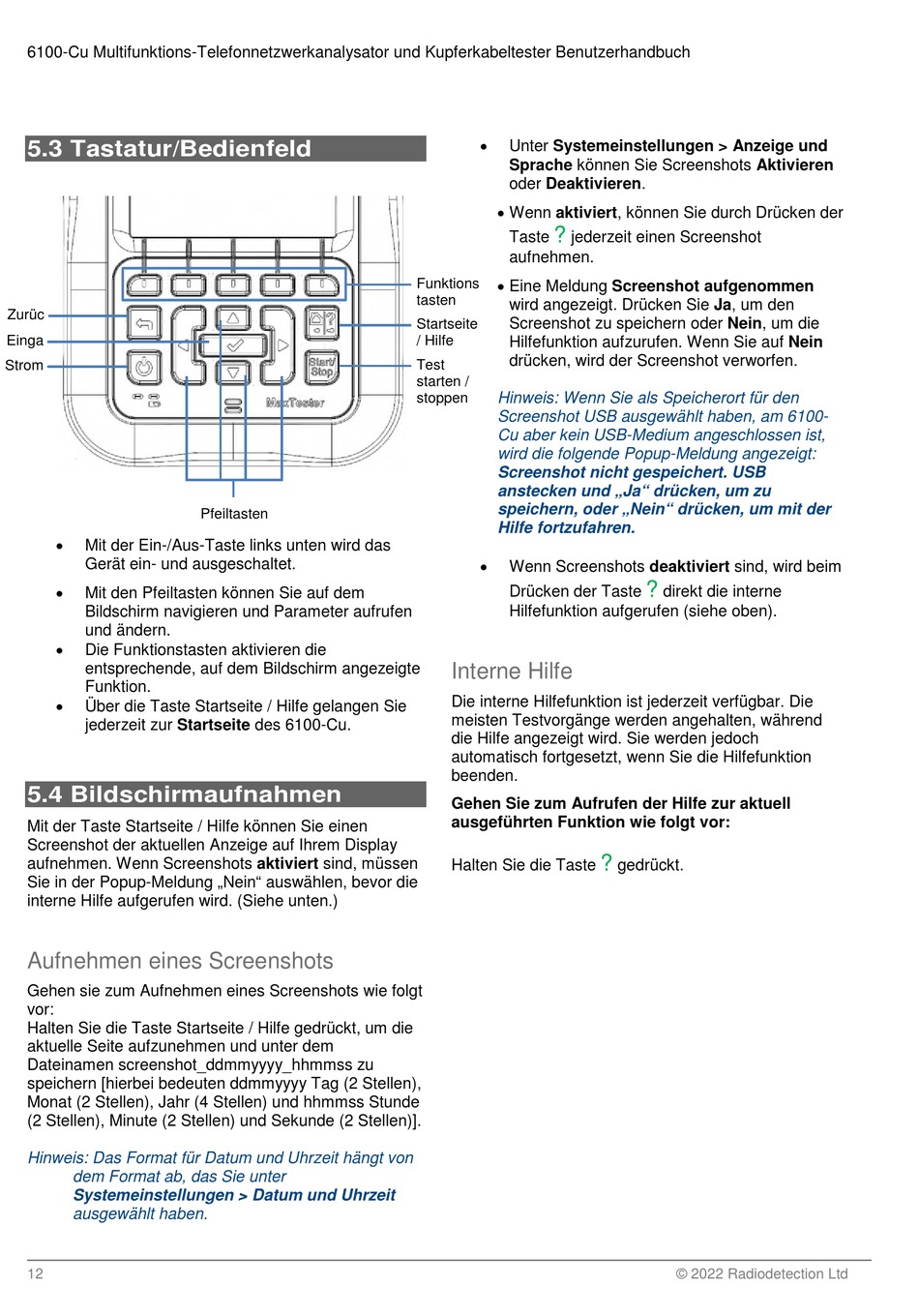

5.3 Tastatur/Bedienfeld
Zurüc
k
Einga
be
Strom
Mit der Ein-/Aus-Taste links unten wird das
Gerät ein- und ausgeschaltet.
Mit den Pfeiltasten können Sie auf dem
Bildschirm navigieren und Parameter aufrufen
und ändern.
Die Funktionstasten aktivieren die
entsprechende, auf dem Bildschirm angezeigte
Funktion.
Über die Taste Startseite / Hilfe gelangen Sie
jederzeit zur Startseite des 6100-Cu.
5.4 Bildschirmaufnahmen
Mit der Taste Startseite / Hilfe können Sie einen
Screenshot der aktuellen Anzeige auf Ihrem Display
aufnehmen. Wenn Screenshots aktiviert sind, müssen
Sie in der Popup-Meldung „Nein" auswählen, bevor die
interne Hilfe aufgerufen wird. (Siehe unten.)
Aufnehmen eines Screenshots
Gehen sie zum Aufnehmen eines Screenshots wie folgt
vor:
Halten Sie die Taste Startseite / Hilfe gedrückt, um die
aktuelle Seite aufzunehmen und unter dem
Dateinamen screenshot_ddmmyyyy_hhmmss zu
speichern [hierbei bedeuten ddmmyyyy Tag (2 Stellen),
Monat (2 Stellen), Jahr (4 Stellen) und hhmmss Stunde
(2 Stellen), Minute (2 Stellen) und Sekunde (2 Stellen)].
Hinweis: Das Format für Datum und Uhrzeit hängt von
dem Format ab, das Sie unter
Systemeinstellungen > Datum und Uhrzeit
ausgewählt haben.
12
Pfeiltasten
Unter Systemeinstellungen > Anzeige und
Sprache können Sie Screenshots Aktivieren
oder Deaktivieren.
Wenn aktiviert, können Sie durch Drücken der
?
Taste
jederzeit einen Screenshot
aufnehmen.
Eine Meldung Screenshot aufgenommen
Funktions
tasten
wird angezeigt. Drücken Sie Ja, um den
Screenshot zu speichern oder Nein, um die
Startseite
/ Hilfe
Hilfefunktion aufzurufen. Wenn Sie auf Nein
drücken, wird der Screenshot verworfen.
Test
starten /
Hinweis: Wenn Sie als Speicherort für den
stoppen
Screenshot USB ausgewählt haben, am 6100-
Cu aber kein USB-Medium angeschlossen ist,
wird die folgende Popup-Meldung angezeigt:
Screenshot nicht gespeichert. USB
anstecken und „Ja" drücken, um zu
speichern, oder „Nein" drücken, um mit der
Hilfe fortzufahren.
Wenn Screenshots deaktiviert sind, wird beim
Drücken der Taste
Hilfefunktion aufgerufen (siehe oben).
Interne Hilfe
Die interne Hilfefunktion ist jederzeit verfügbar. Die
meisten Testvorgänge werden angehalten, während
die Hilfe angezeigt wird. Sie werden jedoch
automatisch fortgesetzt, wenn Sie die Hilfefunktion
beenden.
Gehen Sie zum Aufrufen der Hilfe zur aktuell
ausgeführten Funktion wie folgt vor:
Halten Sie die Taste
?
direkt die interne
?
gedrückt.
© 2022 Radiodetection Ltd
