Konig & Meyer 12155 Bedienungsanleitung

12155 Laptop-Ständer
- Vielseitig einsetzbarer Laptopständer
- Auflageplatte aus Stahl mit praktischer Prismenverbindung
- Handliche Bedienelemente für die Einstellung der Stativhöhe und die Neigung der Platte.
- Umklappbare Füsse für platzsparenden Transport
- Schnelles Auf- und Abbauen ohne Einsatz von Werkzeugen.
- Dimensionen: Höhe 790-1300 mm, Platte 400 x 290 x 7 mm, Gewicht: 3,2 kg
Vielen Dank, dass Sie sich für dieses Produkt
entschieden haben. Diese Anleitung informiert
Sie über alle wichtigen Schritte bei Aufbau und
Handhabung. Wir empfehlen, sie auch für den
späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
AUFLAGEPLATTE SOLLTE STETS
WAAGERECHT EINGESTELLT WERDEN.
Die Möglichkeit die Neigung der Auflageplatte
zu verstellen, dient in erster Linie der platzsparenden
Aufbewahrung und der Transportfreundlichkeit.
- Falls das Laptop auf bewußt geneigter Auflage
- platziert werden soll, müssen Sie die Sicherheit
- dieser Zusammenstellung vorher prüfen.
- a. Hält das Laptop ohne zu rutschen ?
- b. Bildet die Auflagenkante einen Anschlag ?
Falls nicht müssen Sie die Stellung der Auflage
korrigieren, d.h. in die Waagerechte neigen.
Grundsätzlich gilt:
- Bedienelemente fest anziehen. Jedoch ohne
- Werkzeuge - Handkraft genügt.
- Auf geeigneten und ebenen Boden achten
- Die Möglichkeit das Produkt zusammenzuklappen
- birgt naturgemäß Einklemmgefahren:
- umsichtige Handhabung bei Aufbau, Betrieb
- und Abbau sind daher unverzichtbar.
SICHERHEITSHINWEISE

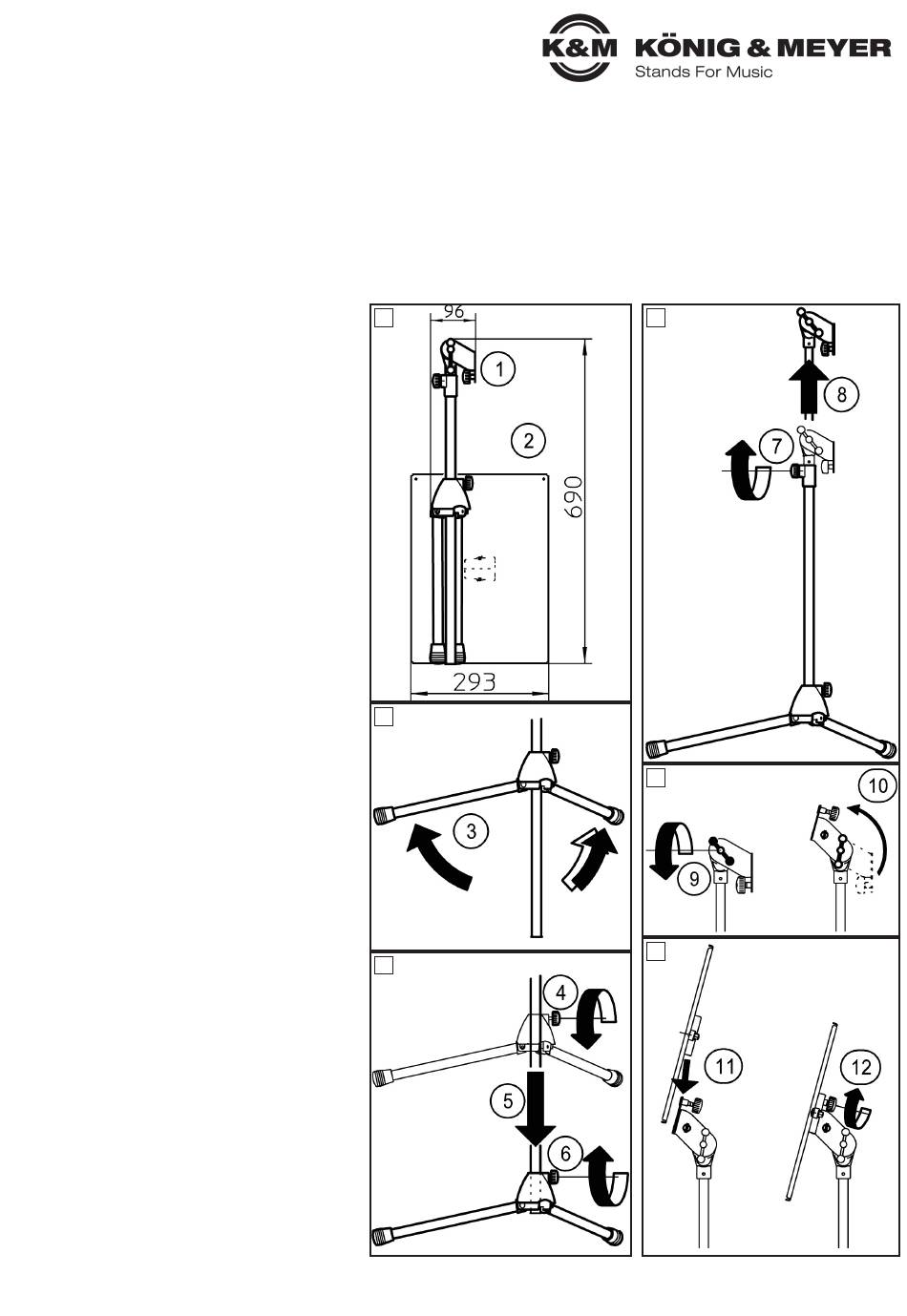

A. Der Aufbau des Statives ist denkbar einfach.
A. Lediglich die Auflageplatte 2 muss noch mit
A. dem ansonsten vollständig vormontieren Stativ 1
A. verbunden werden.
B. Füsse 3 bis zum Anschlag nach außen klappen.
C. Sockelschraube lösen 4 und Fußgestell bis
C. zum Anschlag nach unten schieben 5 -
C. Sockelschraube wieder festdrehen 6.
D. Klemmschraube an der Spannschelle lösen 7,
D. Auszugrohr in gewünschte Höhe bringen 8,
D. Klemmschraube wieder festdrehen.
E. Feststellmutter lösen 9, Schwenkgelenk 10
E. nach vorne drehen, Feststellmutter wieder anziehen.
F. Steckschuh der Auflageplatte auf Blechprisma des
F. Gelenks schieben 11 und diese Verbindung durch
F. Festdrehen der Rändelschraube 12 sichern.
Die Demontage erfolgt in umgekehrter Reihenfolge.
A
B
C
D
E
F
