Konig & Meyer 12331 Anleitung

12331 Orchester-
Dirigentenpult Unterteil
- Hochwertiges Unterteil zur Kombination mit verschiedenen Orchester-
- Dirigentenpultplatten
- Standsicher und stabil durch:
- hochwertigen und bestens verarbeiteten Materialien sowie
- besonders starker Rohrkombination 42/35 mm
- Das Auszugrohr ist fein gestuft höhenverstellbar und doppelt gesichert
- Daten: Höhe 845, 885, ... 1325, 1365 mm, Fußkreis ø 730 mm, Gewicht 4,2 kg
- Passend für die K&M Orchester-Dirigentenpultplatten und Partiturablagen
- 13232 bis 12338
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie
über alle wich tigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren
Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Aufmerksame Handhabung erforderlich, da die Verstellmöglichkeiten
- Einklemmgefahren bergen
- Der Untergrund muss geeignet, d.h. eben und tragfähig sein.
- Die maximale Standfestigkeit erreicht das Stativ bei waagerecht
- eingestellten Fußstreben 1.3
- Nach abgeschlossener Höhenverstellung muss sich die Klinke 3.4 im
- Eingriff befinden und die Klemmschraube 3.5 fest angezogen sein.
- Vor und nach Benutzung ist eine Sicht- u. Funktionsprüfung vorzunehmen,
- ob alle Bestandteile vorhanden und soweit erkennbar in Ordnung sind.
- Beschädigte Stative dürfen entweder nicht weiter eingesetzt bzw. sie
- müssen zuvor einer qualifizierten Reparatur unterzogen werden.
- Verwendung nur im Innenbereich
AUFSTELLANLEITUNG

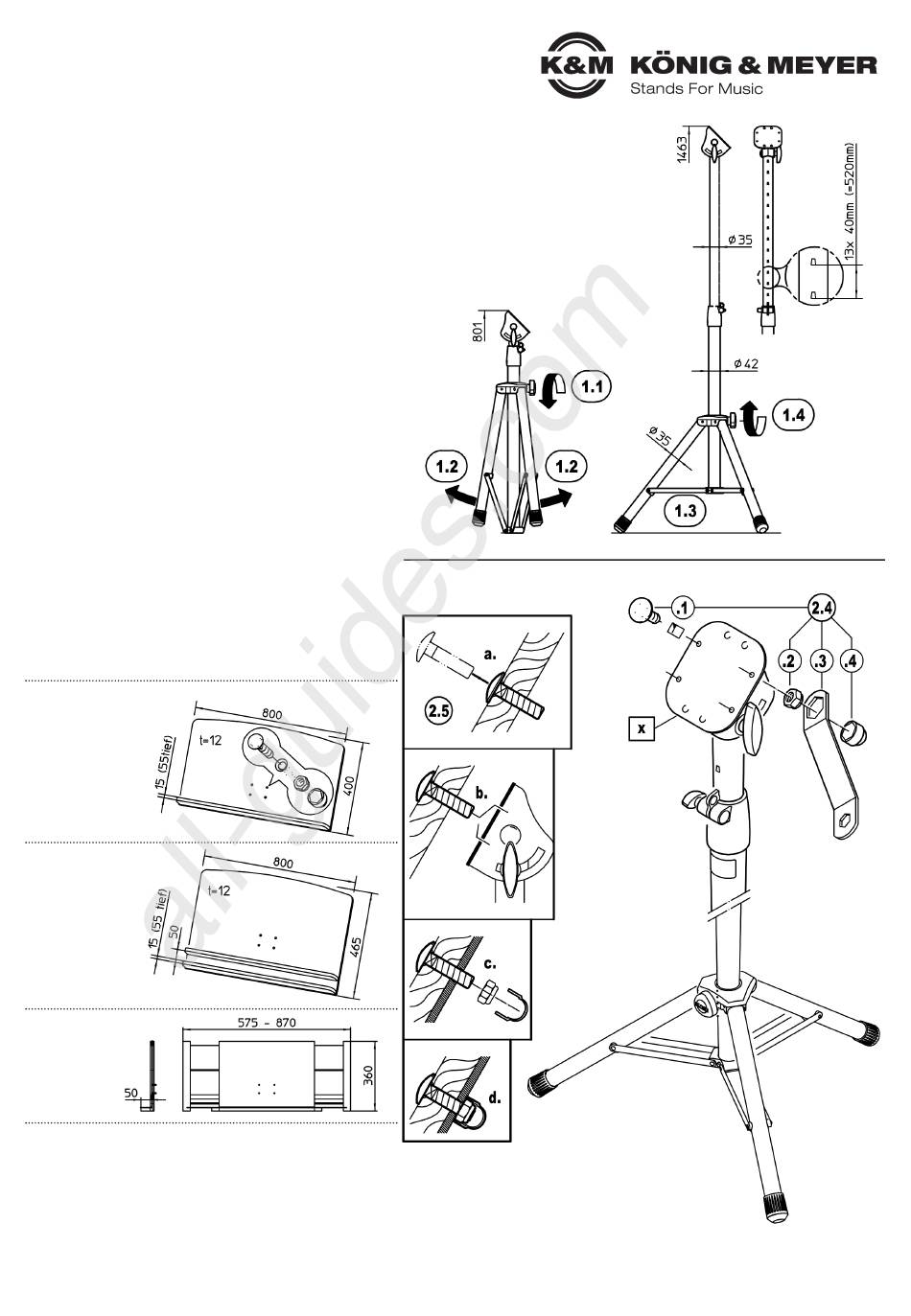

1. STATIV AUFBAUEN
Der Aufbau des 12331Dirigentenpult-Unterteils ist einfach.
Sämtliche Bauteile sind schon vormontiert und das Stativ
muss lediglich noch in Position gebracht werden.
1.1 Klemmschraube der Dreieckschelle etwas lösen.
1.2 Beine auseinanderziehen bis...
1.3 ...Verbindungsstreben waagerecht stehen.
1.4 Klemmschraube wieder fest anziehen.
1.4 BEACHTE:
1.4 Handkraft genügt; überfestes Anziehen
1.4 belastet die Bauteile und ist zu vermeiden
2. ORCHESTER-DIRIGENTENPULTPLATTEN
2.1.a
Art-Nr. 12332
buche natur
2.1.b
Art-Nr. 12333
buche schwarz
2.2.a
Art-Nr. 12334
buche natur
Doppelleiste
2.2.b
Art-Nr. 12335
buche schwarz
Doppelleiste
2.3
Art-Nr. 12338
buche schwarz
ausziehbar
2.4 Die Platten verfügen jeweils über 4 Schraubensätze, bestehend aus:
3.4 1. Schloßschraube M5 x 20 mm - 2. Sicherungsmutter M5
3.4 3. Schlüssel SW8/SW13 - 4. Schutzkappe SW8
2.5 a. Schloßschrauben in alle 4 Bohrungen der Dirigentenpultplatte drücken;
3.5 b. diese durch die Gelenkplatte x stecken und...
3.5 c. ...jeweils mit der Sicherungsmutter verschrauben.
3.5 d. Abschließend Schutzkappen aufdrücken.
