12155 Laptop-Ständer
- Auflageplatte aus Stahl mit seitlichen Anschlägen
- Platte und Stativ werden rasch und sicher per
Schnellverschluss miteinander verbunden und auch gelöst
- Stufenlose Einstellung der Höhe, der Richtung und
falls erforderlich auch der Neigung der Auflageplatte.
- Umklappbare Füße für platzsparenden Transport
-Schnelles Auf- und Abbauen ohne Einsatz von Werkzeugen.
- Höhe 790-1310 mm, Platte 400 x 290 x 5,5 mm, Gewicht: 3,2 kg
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Bitte lesen und beachten Sie sorgfältig diese An-leitung. Sie informiert
Sie über alle wichtigen Schritte bei Aufbau und Handhabung. Wir
empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
A. DIE AUFLAGEPLATTE SOLLTE STETS
A.
WAAGERECHT EINGESTELLT WERDEN.
A.
- Die Möglichkeit die Neigung der Auflageplatte zu verstellen,
A. -
dient in erster Linie der platzsparenden Aufbewahrung und
A. -
der Transportfreundlichkeit.
A.
- Die Sicherheit des Laptops steht und fällt buchstäblich mit
A. -
der Festigkeit des Schwenkgelenks k.
A.
- Stellen Sie sicher, dass vor dem Aufbringen des Laptops die
A. -
Knebelmutter i ausreichend fest angezogen ist.
B. BEI BEWUSST GENEIGTER AUFLAGEPLATTE!
B.
a. Hält das Laptop, ohne zu rutschen?
B.
b. Bildet die Auflagenkante einen Anschlag?
B. b.
Maßnahmen: Bumpons entfernen und/oder
B. b. Maßnahmen:
den Neigungswinkel reduzieren
C. ALLGEMEIN:
C.
- Die Klemmschrauben sind fest anzuziehen, jedoch ohne
C. -
Einsatz von Werkzeugen - Handkraft genügt.
C.
- Auf tragfähigen und ebenen Boden achten.
C.
- Bei Positionswechseln oder auch Änderung der Stativein-
C. -
stellungen für sicheren Halt des Laptops sorgen bzw. dieses
C. -
zuvor entfernen.
C.
- Die Möglichkeit das Produkt zusammenzuklappen birgt natur-
C. -
gemäß Einklemmgefahren: Umsichtige Handhabung bei
C. -
Aufbau, Betrieb und Abbau sind daher unverzichtbar.
C.
- Erhöhte Kippgefahr besteht bei:
C. -
- außermittigem Schwerpunkt der Last,
C. -
- schrägem und/oder unebenem Untergrund,
C. -
- Seitenkräften (Wind, Stöße durch Passanten etc.).
C. - -
Vermeiden Sie diese Umstände, insbesondere sind
C. - -
Unbefugte fernzuhalten.
AUFSTELLANLEITUNG

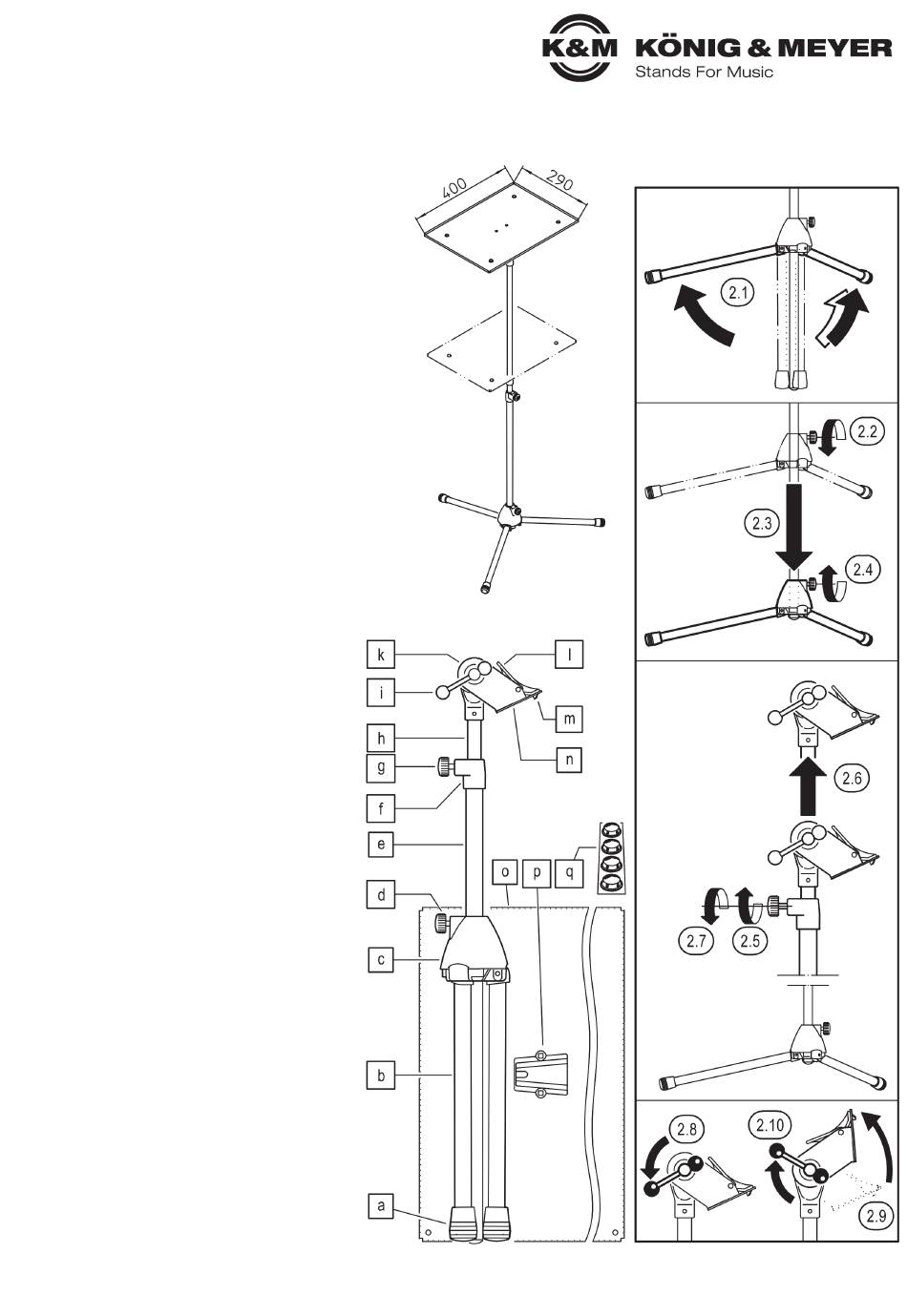

1. BESTANDTEILE
Nach dem Auspacken bitte Sichtprüfung vornehmen,
ob alle Teile vorhanden und - soweit erkennbar -
unbeschädigt sind.
STATIV: a Parkettschoner ø 19 mm
b Fußrohr ø 19 x 320 mm
c Sockel
d Sockelschraube M6 x 17 mm
e Grundrohr ø 20 x 560 mm
f Spannschelle 20/16 mm
g Rändelschraube M6 x 11 mm
h Auszugrohr ø 16 x 575 mm
i Knebelmutter M8
k Schwenkgelenk
l Hebel vom Schnellverschluss
m Dorn
n Steckplatte
PLATTE: o Ablageplatte 400 x 290 mm
p Plattenhalterung
q Bumpons (4x) ø 12,7 x 3,5 mm
2. STATIV AUFSTELLEN
Das Stativ ist komplett und wird nurmehr aufgestellt.
2.1 Füße b bis zum Anschlag nach außen klappen.
2.2 Sockelschraube d lösen und...
2.3 ...Fußgestell bis zum Anschlag nach unten schieben.
2.4 Sockelschraube d wieder festdrehen.
2.5 Rändelschraube g an der Spannschelle lösen,
2.6 Auszugrohr h in gewünschte Höhe bringen,
2.7 Rändelschraube g wieder festdrehen.
2.8 Knebelmutter i lösen,
2.9 Schwenkgelenk k ggf. aufrichten,
2.10 Knebelmutter i wieder anziehen.
Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
KÖNIG & MEYER GmbH & Co. KG
Kiesweg 2, 97877 Wertheim, www.k-m.de
12155-000-55 Rev.17 03-80-118-00 6/23
1. BESTANDTEILE
2. STATIV AUFSTELLEN
