Konig & Meyer 12197 Bedienungsanleitung

12197 Laptop-Ständer
BESTIMMUNGSGEMÄSSER GEBRAUCH
- Individuell in der Neigung einstellbares Tischstativ
- für Laptops, CD-Player u.v.a. Geräte dieser Größenordnung
MERKMALE & FÄHIGKEITEN
- Max. Sehkomfort dank individueller Neigungsverstellung
- der Auflageplatte
- Der hochwertige Materialmix aus Stahl (Fuß), Aluminium
- (Auflage) und Zink-Druckguß (Zahngelenke) sorgt
- für ausgezeichnete und dauerhafte Stabilität bei verblüffend
- geringem Gewicht (2,6 kg)
- Rutschhemmende Gumminoppen (3x 4 St.) dienen der
- Standsicherheit und schonen die Geräte
- Gummierte Anschläge sichern das Laptop bei geneigter
- Auflageplatte. Ihre Position kann ja nach Gerätegröße
- individuell eingestellt werden.
- Der Aufbau erfolgt im Handumdrehen ohne Einsatz von
- Werkzeugen
- Das flache Packmaß (74 mm) eignet sich hervorragend für
- den mobilen Einsatz, auch dank optional erhältlicher
- 12199 Tragetasche
- Auflage: 303 x 270 mm, Standfläche 303 x 284 mm, Höhe: 74/93-243 mm
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen
und beachten Sie vor Aufbau und Betrieb dieses Produkts sorgfältig diese
Anleitung. Sie informiert Sie über alle wichtigen Schritte, um eine sichere
Handhabung zu gewährleisten. Wir empfehlen, sie auch für den späteren
Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Max. zentrische Belastung: 8 kg
- Sicherheitsprüfung des eingestellten Neigungswinkels
- der Auflageplatte (0° - 8° - 16° - .... - 48° - 56° max.).
- Vorgang: Laptop sicher halten und im ungünstigsten
- Vorgang: aufgeklappten Zustand auf die Platte legen.
- Besteht Kippgefahr, ist ein flacher Winkel zu wählen.
- Nur für den Innenbereich, nicht in Feuchträumen
- Der Untergrund muss tragfähig und eben sein.
- Gerät stets in zentrischer Lage positionieren
- Änderungen am Stativ (Position, Neigung) immer
- im unbelasteten Zustand vornehmen
- Prüfen Sie regelmäßig die Festigkeit der Installation,
- insbesondere der Schraubverbindungen sowie
- das Ineinandergreifen der Zähne an den Gelenken
- Die Möglichkeit das Produkt zu verstellen birgt
- naturgemäß Einklemmgefahren: umsichtige
- Handhabung ist daher unverzichtbar
- Ein beschädigtes Stativ darf zunächst nicht weiter ein-
- gesetzt werden bzw. erst nach qualifizierter Reparatur
AUFSTELLANLEITUNG

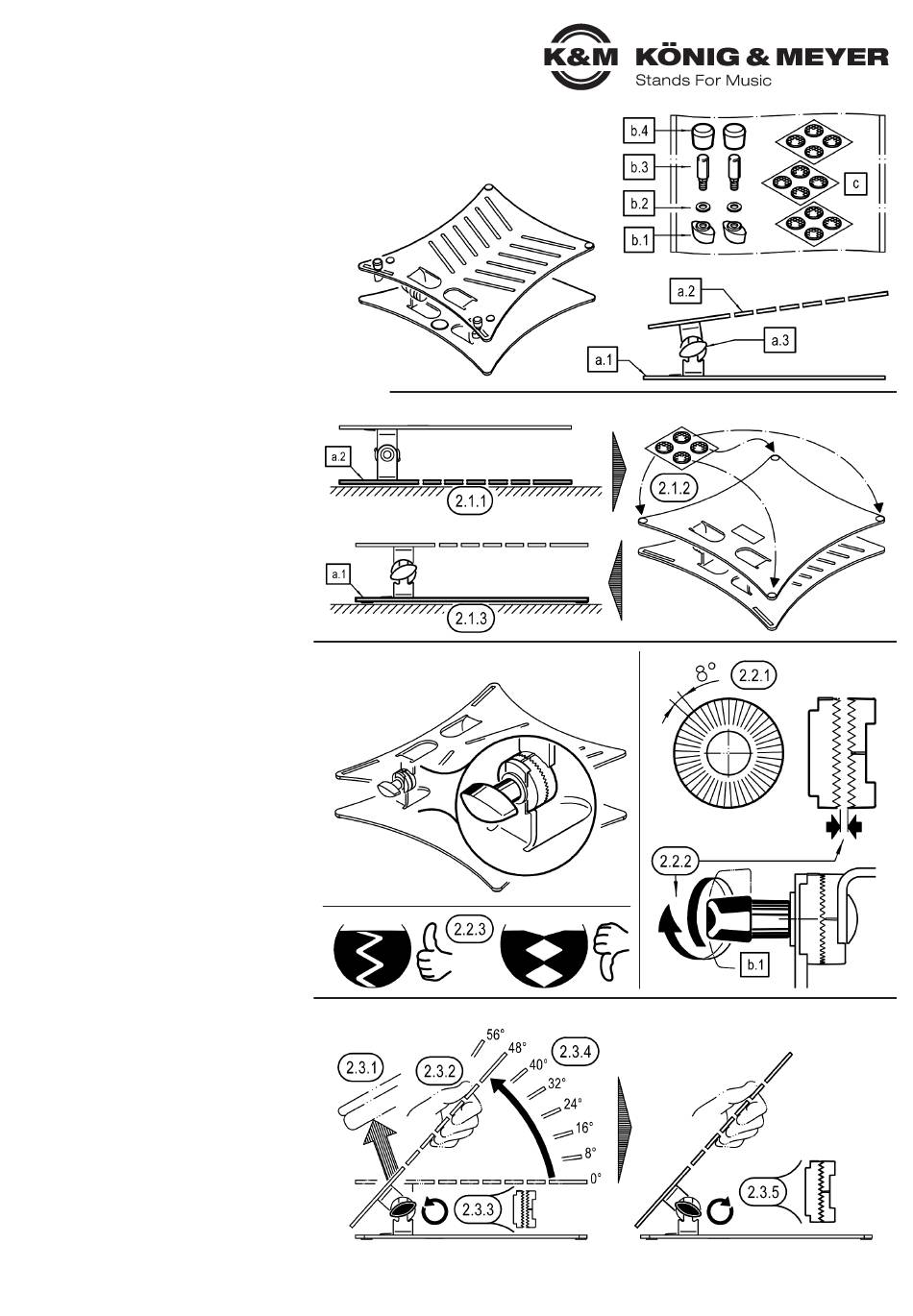

1. BESTANDTEILE
Bitte Sichtprüfung vornehmen, ob alle Teile vollständig
vorhanden und soweit erkennbar in Ordnung sind.
a. Laptop-Tischstativ (vormontiert)
a. - a.1 Fußplatte - a.2 Auflageplatte
a. - a.3 Gelenkverbindung inkl. Verzahnung
b. Anschläge (je 2x) - im Zubehörbeutel:
b. - b.1 Flügelmutter 21 mm/M5 - b.2 U-Scheibe ø 5,3/10 mm
b. - b.3 Anschlagbolzen ø 8/M5 - b.4 Gummikappe ø 15 mm
c. Gumminoppen - im Zubehörbeutel
c. - 3 Streifen mit je 4 selbstklebenden Noppen ø 12 mm
2. AUFSTELLEN und MONTIEREN
2.1 GUMMINOPPEN - TISCHPLATTE
2.1.1 LAPTOP-STÄNDER a aus dem Karton nehmen
2.1.1 und auf der geschlitzten Auflageplatte a.2 ablegen.
2.1.2 Vier Gumminoppen c (= 1 Streifen) in die Ecken
2.1.2 auf der Unterseite der Fußplatte kleben.
2.1.3 Tischstativ nun auf der Bodenplatte abstellen.
2.2 GELENKVERBINDUNG inkl. VERZAHNUNG (a.3)
2.2 Das Zahngelenk ist bereits vormontiert. Es dient:
2.2 - der Verbindung beider Platten a.1, a.2
2.2 - der Einstellung des Neigungswinkels der Auflage a.2
2.2.1 HINWEISE!
2.2.1 Das Zahngelenk bestehen aus je zwei stirnverzahnten
2.2.1 Scheiben, welche in Stufen zu 8° verdrehbar sind.
2.2.2 Zum VERSTELLEN des Neigungswinkels muss die
2.2.2 Flügelmutter um mind. eine volle Umdrehung geöffnet
2.2.2 werden, so dass sich die Zahnspitzen beim Verdrehen
2.2.2 nicht berühren. Ansonsten droht vorzeitiger Verschleiß.
2.2.3 Beim FIXIEREN der Zahnscheiben ist zu beachten, dass
2.2.3 die Stirnverzahnungen nicht Spitze auf Spitze stehen,
2.2.3 sondern vielmehr fest und spielfrei ineinandergreifen.
2.3 VERSTELLEN der NEIGUNG der AUFLAGEPLATTE
2.3.1 Traglast abnehmen, falls vorhanden
2.3.2 Mit einer Hand Auflageplatte festhalten
2.3.3 Mit der anderen Hand Flügelmutter um mindestens eine
2.3.3 volle Umdrehung öffnen (siehe 2.2.2).
2.3.4 Auflageplatte in gewünschte Neigung bringen
2.3.5 Flügelmutter wieder fest anziehen (siehe 2.2.3).
1. BESTANDTEILE
2. AUFSTELLEN und MONTIEREN
2.2 GELENKVERBINDUNG inkl. VERZAHNUNG
2.3 VERSTELLEN der NEIGUNG der AUFLAGEPLATTE
2.1 GUMMINOPPEN - TISCHPLATTE
