1. Enchufe el conector de corriente ATX de 24
clavijas (y los conectores +12V si corresponde)
a la placa madre.
2. Enchufe el interruptor de reinicio (etiquetado
como RESET SW) en el conector RST de
la placa madre. Compruebe que la etiqueta
quede orientada hacia la parte frontal de la caja.
3. El conector del LED de alimentación
(etiquetado como POWER LED) se halla detrás del conector de reinicio.
4. El interruptor de alimentación (etiquetado como POWER SW) se enchufa al conector
PWR de la placa madre.
5. El conector del altavoz (etiquetado como SPEAKER) está detrás del conector PWR.
6. El LED de disco duro (etiquetado como H.D.D. LED) se enchufa al conector IDE.
7. Conectores LED I, LED II: Esta caja lleva dos LED extra, marcados como LED I y LED
II. Puede usar estos LED para diversos fines, como LED SCSI, LED de mensaje, etc.
La fuente de alimentación también cuenta con un conector de señales del ventilador de 3 clavijas.
Enchúfelo a uno de los conectores para ventilador que hay en la placa madre. La velocidad del
ventilador trasero de la fuente de alimentación puede controlarse mediante el BIOS de la placa
madre o mediante el software de monitorización suministrado con la placa madre. Nota: Con
temperaturas bajas, la velocidad del ventilador puede descender hasta 950 RPM. Es posible que
algunas placas madre no detecten correctamente dichas velocidades y generen advertencias falsas
de fallo del ventilador. Para asegurar la correcta monitorización del ventilador, consulte el manual
de la placa madre.
CONEXIÓN DE LOS PUERTOS USB
Encontrará un solo conector de 10 clavijas en un cable enchufado a los puertos USB frontales. Se
trata de un conector estándar de Intel, cuya forma impide que se pueda conectar accidentalmente
al revés en una toma apropiada de una placa madre estándar de Intel. Enchufe el conector de 10
clavijas en una toma de la placa madre de manera que el orificio tapado corresponda con la clavija
que falta en la toma.
Nota: Compruebe en el manual de la placa madre la disposición de las clavijas de la toma USB y
asegúrese de que corresponde con la tabla suministrada. Si no corresponde con esta norma de
Intel, llame al Servicio de atención al cliente de Antec en el número (800) 22ANTEC
(Norteamérica) o +31 (0) 10 462-2060 (Europa), para solicitar un adaptador USB. Con este adaptador
podrá enchufar el puerto USB frontal a la placa madre clavija por clavija.

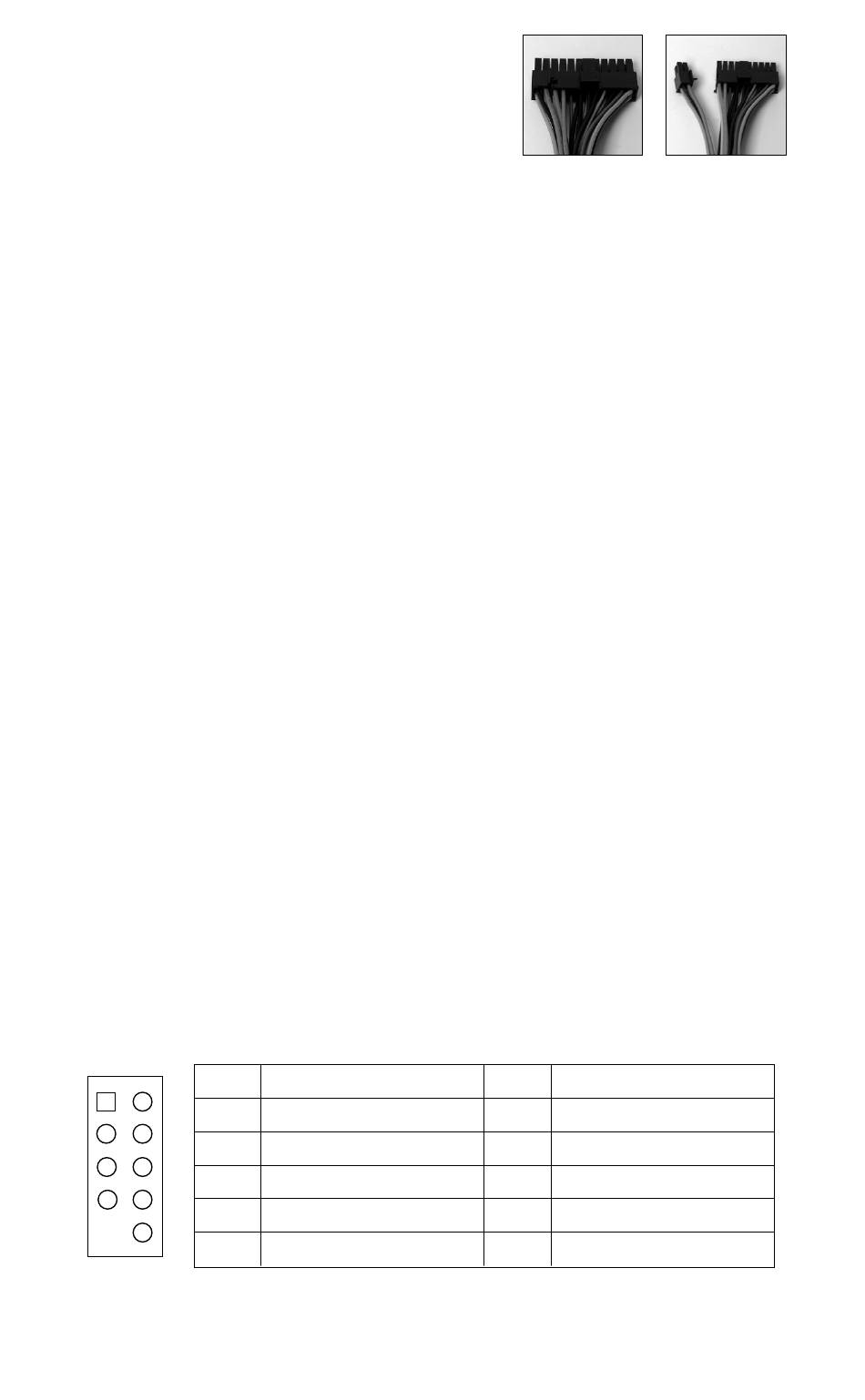

1 2
9 10
Disposición de las clavijas en la placa madre
Clv Nombre de señal
Corriente USB 1
1
3 Señal negativa 1
5 Señal positiva 1
7 Ground (masa) 1
9
Clave (sin clavija)
FOTO 1
Placa madre con
24 clavijas
Clv
2
4
6
8
10
28
FOTO 2
Placa madre con
20 clavijas
Nombre de señal
Corriente USB 2
Señal negativa 2
Señal positiva 2
Ground (masa) 2
Clavija vacía
