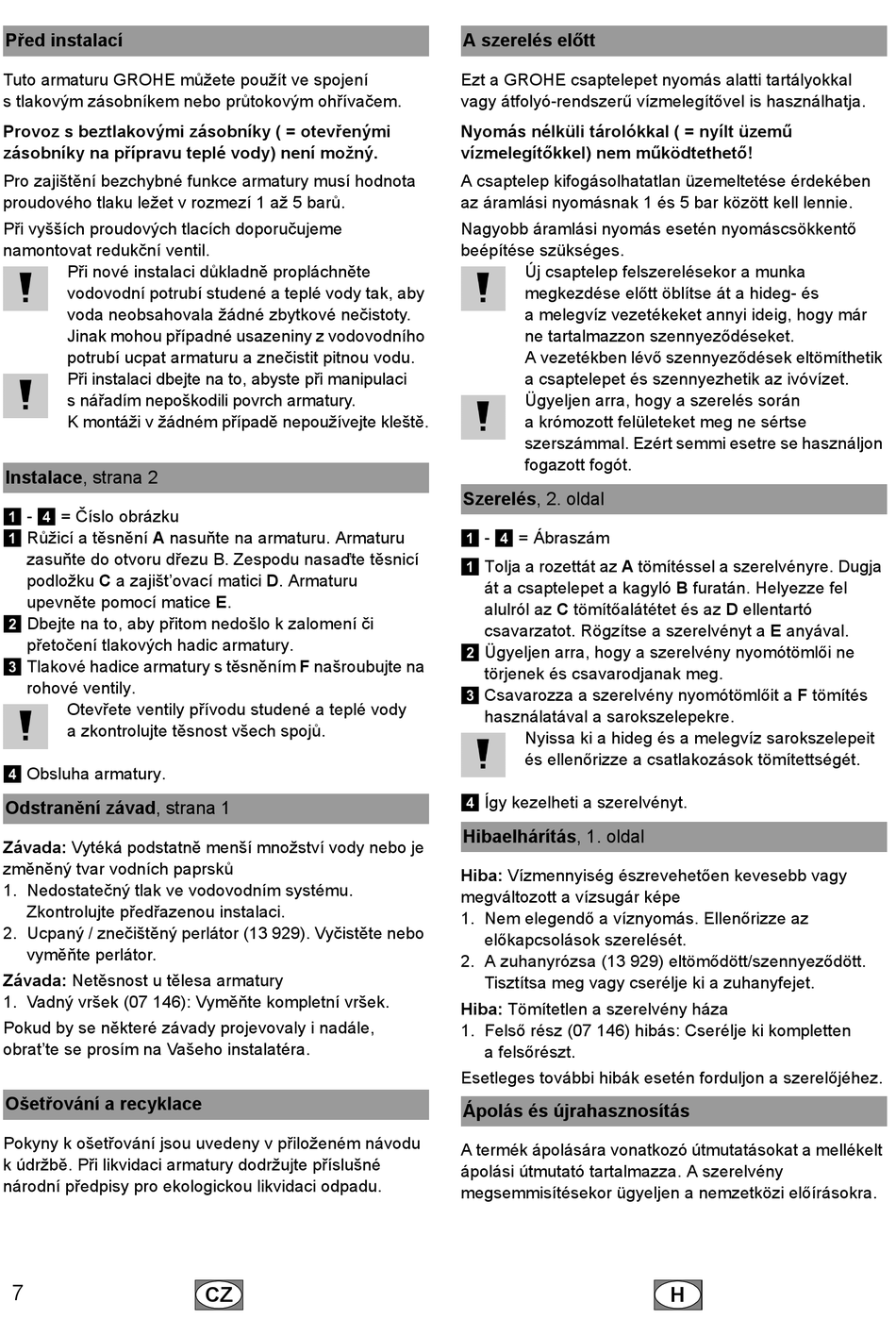

Před instalací
Tuto armaturu GROHE můžete použít ve spojení
s tlakovým zásobníkem nebo průtokovým ohřívačem.
Provoz s beztlakovými zásobníky ( = otevřenými
zásobníky na přípravu teplé vody) není možný.
Pro zajištění bezchybné funkce armatury musí hodnota
proudového tlaku ležet v rozmezí 1 až 5 barů.
Při vyšších proudových tlacích doporučujeme
namontovat redukční ventil.
Při nové instalaci důkladně propláchněte
vodovodní potrubí studené a teplé vody tak, aby
voda neobsahovala žádné zbytkové nečistoty.
Jinak mohou případné usazeniny z vodovodního
potrubí ucpat armaturu a znečistit pitnou vodu.
Při instalaci dbejte na to, abyste při manipulaci
s nářadím nepoškodili povrch armatury.
K montáži v žádném případě nepoužívejte kleště.
Instalace, strana 2
-
= Číslo obrázku
1
4
Růžicí a těsnění A nasuňte na armaturu. Armaturu
1
zasuňte do otvoru dřezu B. Zespodu nasaďte těsnicí
podložku C a zajišt'ovací matici D. Armaturu
upevněte pomocí matice E.
Dbejte na to, aby přitom nedošlo k zalomení či
2
přetočení tlakových hadic armatury.
Tlakové hadice armatury s těsněním F našroubujte na
3
rohové ventily.
Otevřete ventily přívodu studené a teplé vody
a zkontrolujte těsnost všech spojů.
Obsluha armatury.
4
Odstranění závad, strana 1
Závada: Vytéká podstatně menší množství vody nebo je
změněný tvar vodních paprsků
1. Nedostatečný tlak ve vodovodním systému.
Zkontrolujte předřazenou instalaci.
2. Ucpaný / znečištěný perlátor (13 929). Vyčistěte nebo
vyměňte perlátor.
Závada: Netěsnost u tělesa armatury
1. Vadný vršek (07 146): Vyměňte kompletní vršek.
Pokud by se některé závady projevovaly i nadále,
obrat'te se prosím na Vašeho instalatéra.
Ošetřování a recyklace
Pokyny k ošetřování jsou uvedeny v přiloženém návodu
k údržbě. Při likvidaci armatury dodržujte příslušné
národní předpisy pro ekologickou likvidaci odpadu.
7
CZ
A szerelés előtt
Ezt a GROHE csaptelepet nyomás alatti tartályokkal
vagy átfolyó-rendszerű vízmelegítővel is használhatja.
Nyomás nélküli tárolókkal ( = nyílt üzemű
vízmelegítőkkel) nem működtethető!
A csaptelep kifogásolhatatlan üzemeltetése érdekében
az áramlási nyomásnak 1 és 5 bar között kell lennie.
Nagyobb áramlási nyomás esetén nyomáscsökkentő
beépítése szükséges.
Új csaptelep felszerelésekor a munka
megkezdése előtt öblítse át a hideg- és
a melegvíz vezetékeket annyi ideig, hogy már
ne tartalmazzon szennyeződéseket.
A vezetékben lévő szennyeződések eltömíthetik
a csaptelepet és szennyezhetik az ivóvízet.
Ügyeljen arra, hogy a szerelés során
a krómozott felületeket meg ne sértse
szerszámmal. Ezért semmi esetre se használjon
fogazott fogót.
Szerelés, 2. oldal
-
= Ábraszám
1
4
Tolja a rozettát az A tömítéssel a szerelvényre. Dugja
1
át a csaptelepet a kagyló B furatán. Helyezze fel
alulról az C tömítőalátétet és az D ellentartó
csavarzatot. Rögzítse a szerelvényt a E anyával.
Ügyeljen arra, hogy a szerelvény nyomótömlői ne
2
törjenek és csavarodjanak meg.
Csavarozza a szerelvény nyomótömlőit a F tömítés
3
használatával a sarokszelepekre.
Nyissa ki a hideg és a melegvíz sarokszelepeit
és ellenőrizze a csatlakozások tömítettségét.
Így kezelheti a szerelvényt.
4
Hibaelhárítás, 1. oldal
Hiba: Vízmennyiség észrevehetően kevesebb vagy
megváltozott a vízsugár képe
1. Nem elegendő a víznyomás. Ellenőrizze az
előkapcsolások szerelését.
2. A zuhanyrózsa (13 929) eltömődött/szennyeződött.
Tisztítsa meg vagy cserélje ki a zuhanyfejet.
Hiba: Tömítetlen a szerelvény háza
1. Felső rész (07 146) hibás: Cserélje ki kompletten
a felsőrészt.
Esetleges további hibák esetén forduljon a szerelőjéhez.
Ápolás és újrahasznosítás
A termék ápolására vonatkozó útmutatásokat a mellékelt
ápolási útmutató tartalmazza. A szerelvény
megsemmisítésekor ügyeljen a nemzetközi előírásokra.
H
