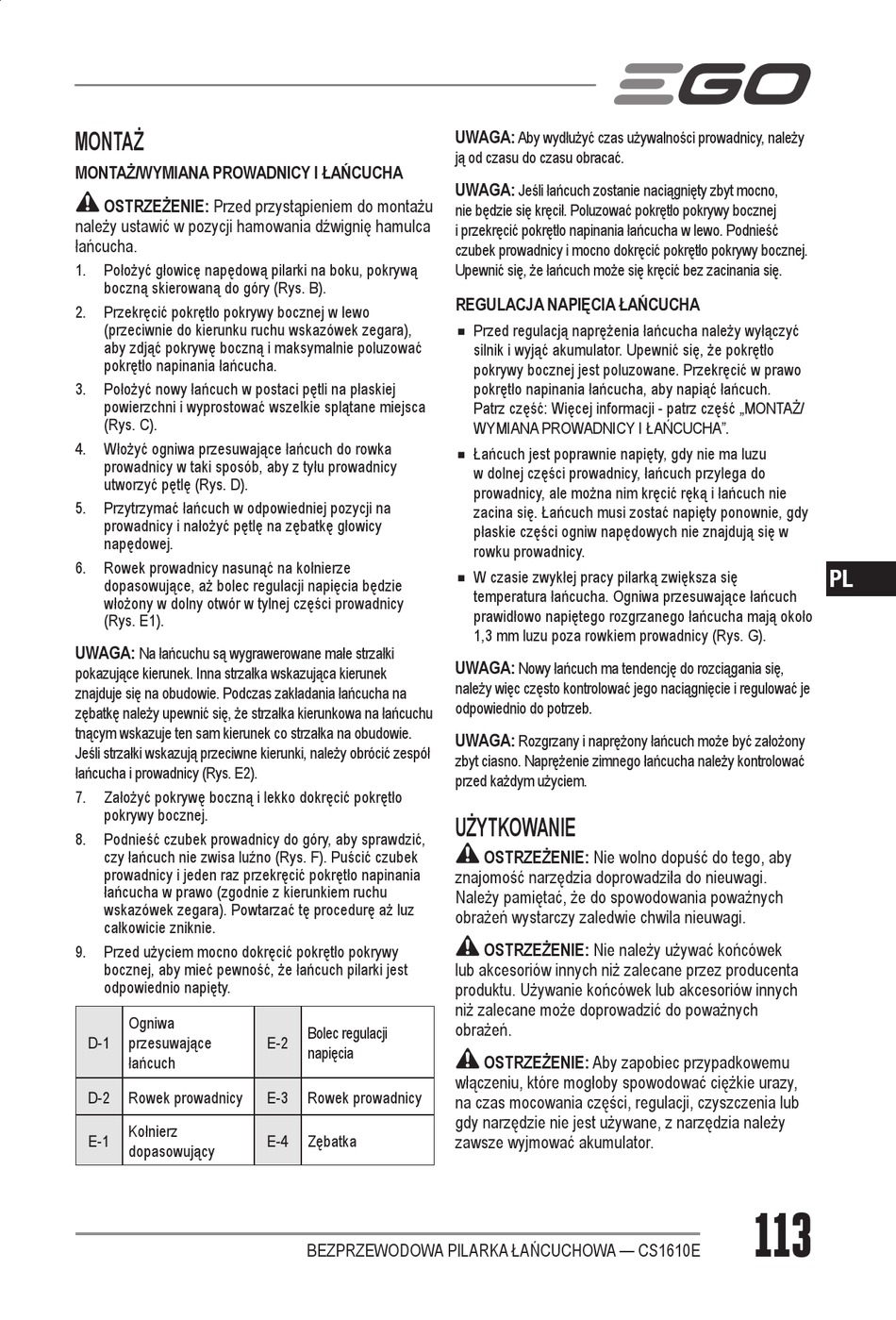

MONTAŻ
MONTAŻ/WYMIANA PROWADNICY I ŁAŃCUCHA
OSTRZEŻENIE: Przed przystąpieniem do montażu
należy ustawić w pozycji hamowania dźwignię hamulca
łańcucha.
1. Położyć głowicę napędową pilarki na boku, pokrywą
boczną skierowaną do góry (Rys. B).
2. Przekręcić pokrętło pokrywy bocznej w lewo
(przeciwnie do kierunku ruchu wskazówek zegara),
aby zdjąć pokrywę boczną i maksymalnie poluzować
pokrętło napinania łańcucha.
3. Położyć nowy łańcuch w postaci pętli na płaskiej
powierzchni i wyprostować wszelkie splątane miejsca
(Rys. C).
4. Włożyć ogniwa przesuwające łańcuch do rowka
prowadnicy w taki sposób, aby z tyłu prowadnicy
utworzyć pętlę (Rys. D).
5. Przytrzymać łańcuch w odpowiedniej pozycji na
prowadnicy i nałożyć pętlę na zębatkę głowicy
napędowej.
6. Rowek prowadnicy nasunąć na kołnierze
dopasowujące, aż bolec regulacji napięcia będzie
włożony w dolny otwór w tylnej części prowadnicy
(Rys. E1).
UWAGA:
Na łańcuchu są wygrawerowane małe strzałki
pokazujące kierunek. Inna strzałka wskazująca kierunek
znajduje się na obudowie. Podczas zakładania łańcucha na
zębatkę należy upewnić się, że strzałka kierunkowa na łańcuchu
tnącym wskazuje ten sam kierunek co strzałka na obudowie.
Jeśli strzałki wskazują przeciwne kierunki, należy obrócić zespół
łańcucha i prowadnicy (Rys. E2).
7. Założyć pokrywę boczną i lekko dokręcić pokrętło
pokrywy bocznej.
8. Podnieść czubek prowadnicy do góry, aby sprawdzić,
czy łańcuch nie zwisa luźno (Rys. F). Puścić czubek
prowadnicy i jeden raz przekręcić pokrętło napinania
łańcucha w prawo (zgodnie z kierunkiem ruchu
wskazówek zegara). Powtarzać tę procedurę aż luz
całkowicie zniknie.
9. Przed użyciem mocno dokręcić pokrętło pokrywy
bocznej, aby mieć pewność, że łańcuch pilarki jest
odpowiednio napięty.
Ogniwa
D-1 przesuwające
łańcuch
D-2 Rowek prowadnicy
Kołnierz
E-1
dopasowujący
Bolec regulacji
E-2
napięcia
E-3 Rowek prowadnicy
E-4 Zębatka
BEZPRZEWODOWA PILARKA ŁAŃCUCHOWA — CS1610E
UWAGA:
Aby wydłużyć czas używalności prowadnicy, należy
ją od czasu do czasu obracać.
UWAGA:
Jeśli łańcuch zostanie naciągnięty zbyt mocno,
nie będzie się kręcił. Poluzować pokrętło pokrywy bocznej
i przekręcić pokrętło napinania łańcucha w lewo. Podnieść
czubek prowadnicy i mocno dokręcić pokrętło pokrywy bocznej.
Upewnić się, że łańcuch może się kręcić bez zacinania się.
REGULACJA NAPIĘCIA ŁAŃCUCHA
◾
Przed regulacją naprężenia łańcucha należy wyłączyć
silnik i wyjąć akumulator. Upewnić się, że pokrętło
pokrywy bocznej jest poluzowane. Przekręcić w prawo
pokrętło napinania łańcucha, aby napiąć łańcuch.
Patrz część: Więcej informacji - patrz część „MONTAŻ/
WYMIANA PROWADNICY I ŁAŃCUCHA".
◾
Łańcuch jest poprawnie napięty, gdy nie ma luzu
w dolnej części prowadnicy, łańcuch przylega do
prowadnicy, ale można nim kręcić ręką i łańcuch nie
zacina się. Łańcuch musi zostać napięty ponownie, gdy
płaskie części ogniw napędowych nie znajdują się w
rowku prowadnicy.
◾
W czasie zwykłej pracy pilarką zwiększa się
temperatura łańcucha. Ogniwa przesuwające łańcuch
prawidłowo napiętego rozgrzanego łańcucha mają około
1,3 mm luzu poza rowkiem prowadnicy (Rys. G).
UWAGA:
Nowy łańcuch ma tendencję do rozciągania się,
należy więc często kontrolować jego naciągnięcie i regulować je
odpowiednio do potrzeb.
UWAGA:
Rozgrzany i naprężony łańcuch może być założony
zbyt ciasno. Naprężenie zimnego łańcucha należy kontrolować
przed każdym użyciem.
UŻYTKOWANIE
OSTRZEŻENIE: Nie wolno dopuść do tego, aby
znajomość narzędzia doprowadziła do nieuwagi.
Należy pamiętać, że do spowodowania poważnych
obrażeń wystarczy zaledwie chwila nieuwagi.
OSTRZEŻENIE: Nie należy używać końcówek
lub akcesoriów innych niż zalecane przez producenta
produktu. Używanie końcówek lub akcesoriów innych
niż zalecane może doprowadzić do poważnych
obrażeń.
OSTRZEŻENIE: Aby zapobiec przypadkowemu
włączeniu, które mogłoby spowodować ciężkie urazy,
na czas mocowania części, regulacji, czyszczenia lub
gdy narzędzie nie jest używane, z narzędzia należy
zawsze wyjmować akumulator.
