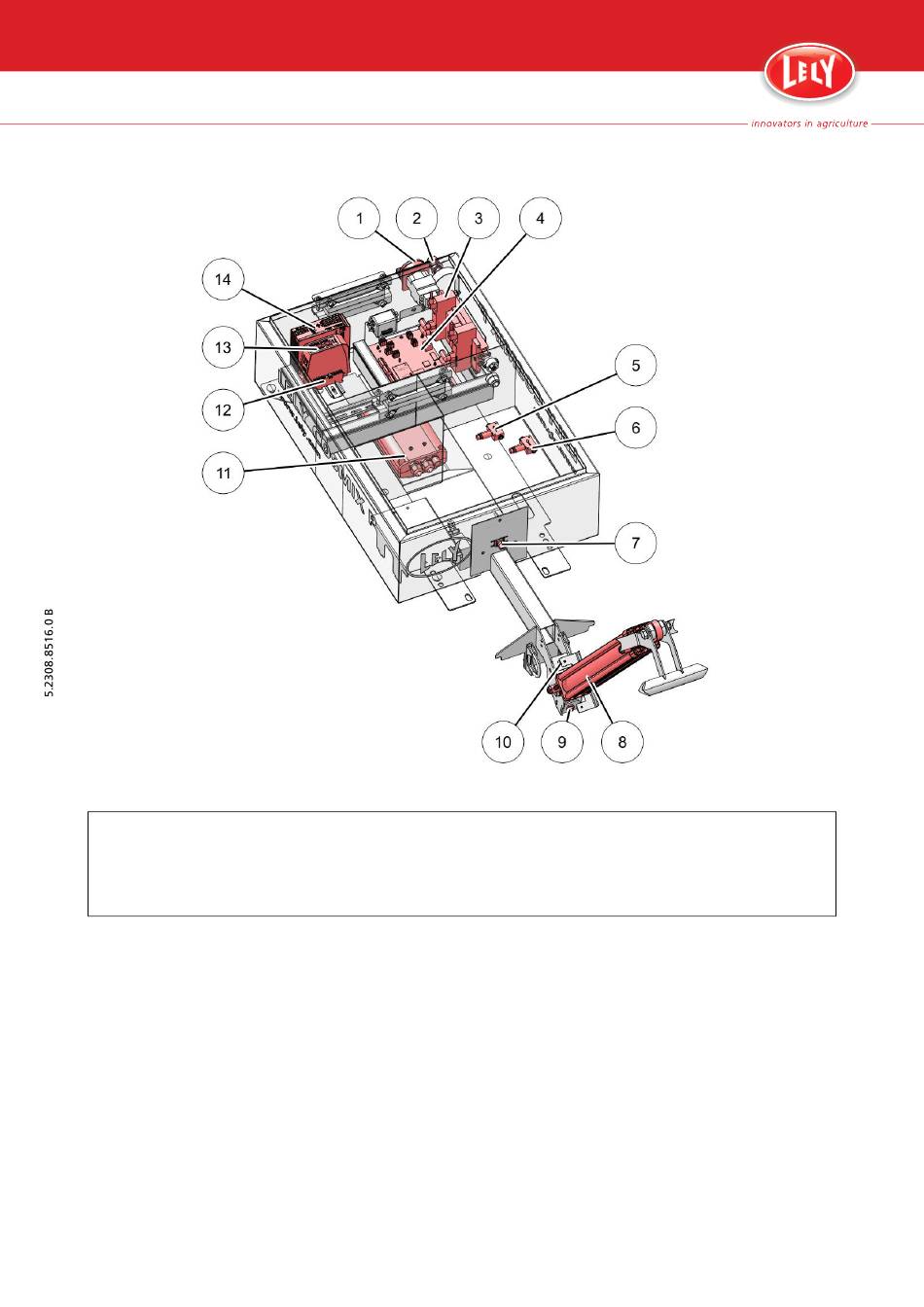

Figure 11. Steuereinheit (Qwes LD)
LEGENDE:
1. Hauptschalter - 2. E-Link-Anschluss - 3. Luftventilblock - 4. ADS3830-Platine - 5. Druckminderer 2 bar (Schließen der M-Box) -
6. Druckminderer 4 bar (Öffnen der M-Box) - 7. Luftdruck EIN/AUS-Ventil - 8. Pneumatikzylinder - 9. Abwärts-Sensor der M-Box
- 10. Aufwärts-Sensor der M-Box - 11. Lesegerät (externe IDU 530) - 12. Schutzleiter (PE) - 13. Netzwerkschalter (optional) - 14.
24V Spannungsversorgung
BESCHREIBUNG UND BEDIENUNG
4-11
