Nederman 886 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für 886:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 22

Quicklinks

Diese Anleitung herunterladen
Original user manual
Translation of original user manual
使用手册
EN
CS
DA
DE
ES
FI
FR
IT
NL
NO
PL
SV
ZH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nederman 886

Inhaltszusammenfassung für Nederman 886

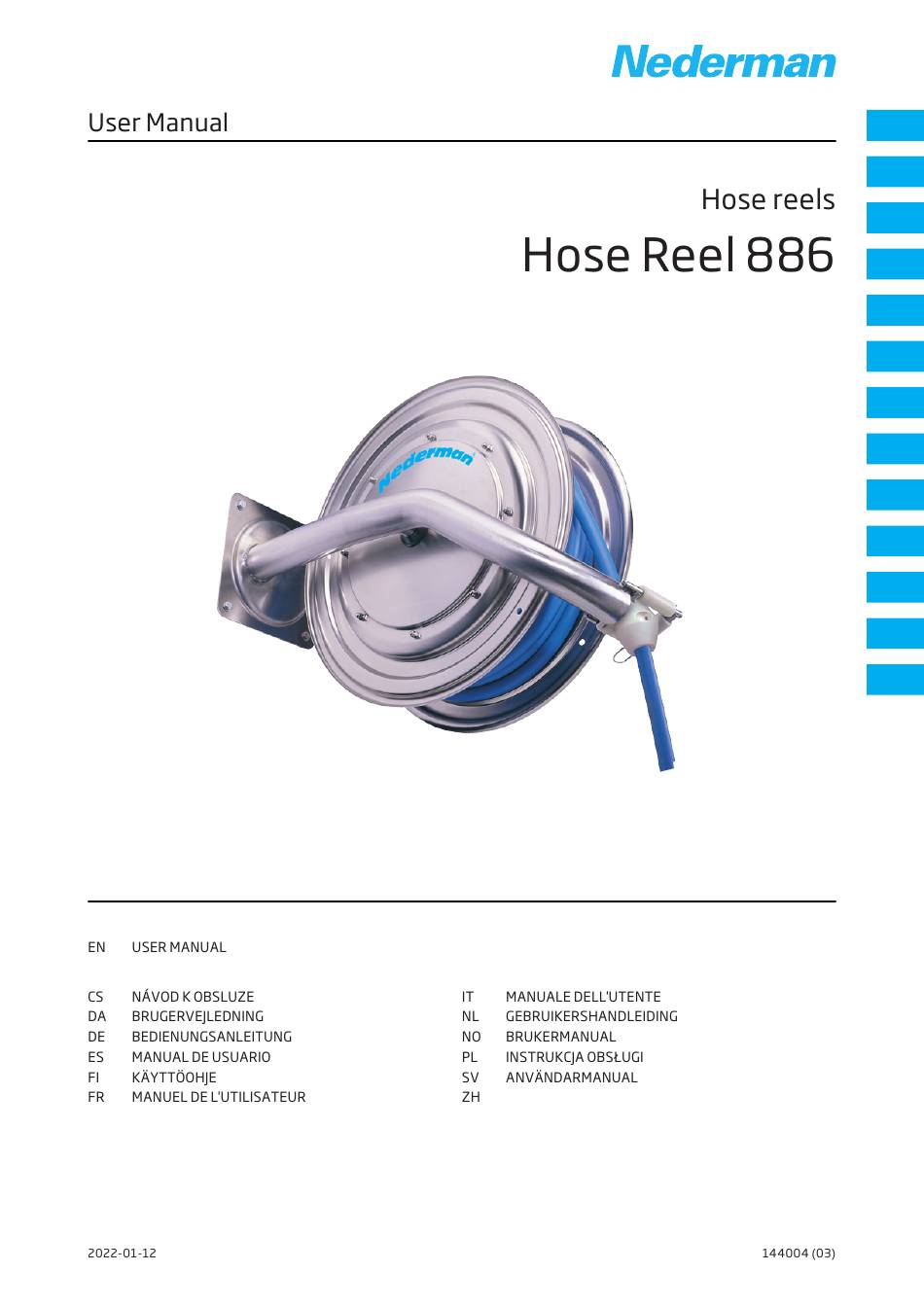

  • Seite 1 Original user manual Translation of original user manual 使用手册...
  • Seite 2 Hose Reel 886...
  • Seite 3 Hose Reel 886 中文...

  • Seite 4: Declaration Of Conformity

    Hose Reel 886 Declaration of conformity English Český Declaration of conformity Prohlášení o shodě Directives Směrnice Standards Normy Dansk Deutch Overensstemmelseserklæring Konformitätserklärung Direktiver Richtlinien Standarder Standards Español Suomi Declaración de Conformidad Vaatimustenmukaisuusvakuutus Directivas Direktiivit Normas Standardit...
  • Seite 5 Hose Reel 886 Français Italiano Déclaration de conformité Dichiarazione di conformità Directives Direttive Normes Normative Nederlands Norsk Conformiteitsverklaring Erklæring om overensstemmelse Richtlijnen Direktiver Normen Standarder Polski Svenska Deklaracja zgodności Överensstämmelsedeklaration Dyrektywy Direktiv Normy Standarder 中文 符合性声明 我们瑞典 公司郑重声明： 与本声明相关的 产品...
  • Seite 6 Hose Reel 886...
  • Seite 7 Hose Reel 886 Figures...
  • Seite 8 Hose Reel 886 L = 1,0 m.
  • Seite 9 Hose Reel 886...
  • Seite 10 Hose Reel 886 English Table of contents...

  • Seite 11: Mounting Instruction

    Hose Reel 886 1 Preface NOTE! 4 Mounting instruction NOTE! NOTE! 2 Safety 4.1 Selecting hose WARNING! Risk of personal injury 4.2 Hose fitting CAUTION! Risk of equipment damage WARNING! Risk of personal injury NOTE! 3 Applications, technical data...

  • Seite 12: Maintenance

    Hose Reel 886 4.3 Connection to the pipework system 6 Maintenance CAUTION! Risk of equipment damage 5 Ratchet mechanism NOTE! 6.1 Changing the hose or swivel WARNING! Risk of personal injury NOTE! 5.1 Adjustment of spring tension 7 Spare Parts...
  • Seite 13 Hose Reel 886 8 Recycling...
  • Seite 14 Hose Reel 886 Český Obsah...
  • Seite 15 Hose Reel 886 1 Úvod POZNÁMKA! 4 Montážní pokyny POZNÁMKA! 2 Bezpečnost POZNÁMKA! VAROVÁNÍ! Nebezpečí poranění osob 4.1 Výběr hadice POZOR! Nebezpečí poškození zařízení 4.2 Montáž hadice VAROVÁNÍ! Nebezpečí poranění osob POZNÁMKA! 3 Použití, technické údaje...

  • Seite 16: Náhradní Díly

    Hose Reel 886 6 Údržba 4.3 Připojení potrubního systému POZOR! Nebezpečí poškození zařízení 5 Mechanismus rohatky POZNÁMKA! 6.1 Výměna hadice nebo otočného klou- VAROVÁNÍ! Nebezpečí poranění osob POZNÁMKA! 5.1 Nastavení síly pružiny VAROVÁNÍ! Nebezpečí poranění osob 7 Náhradní díly POZOR! Nebezpečí poškození zařízení...
  • Seite 17 Hose Reel 886 7.1 Objednávání náhradních součástí 8 Recyklace...
  • Seite 18 Hose Reel 886 Dansk Indholdsfortegnelse...
  • Seite 19 Hose Reel 886 1 Forord BEMÆRK! 4 Monteringsvejledning BEMÆRK! 2 Sikkerhed BEMÆRK! ADVARSEL! Risiko for personskade 4.1 Valg af slange 4.2 Montering af slangen FORSIGTIG! Risiko for beskadigelse af ud- styr ADVARSEL! Risiko for personskade BEMÆRK! 3 Anvendelse – tekniske data...
  • Seite 20 Hose Reel 886 4.3 Tilslutning til rørsystemet 6 Vedligeholdelse FORSIGTIG! Risiko for beskadigelse af ud- styr 5 Skraldemekanismen BEMÆRK! 6.1 Udskiftning af slangen eller dreje- mekanismen ADVARSEL! Risiko for personskade BEMÆRK! 5.1 Justering af fjederspændingen ADVARSEL! Risiko for personskade 7 Reservdele...
  • Seite 21 Hose Reel 886 7.1 Bestilling af reservedele 8 Genbrug...
  • Seite 22 Hose Reel 886 Deutch Inhaltsverzeichnis...
  • Seite 23 Hose Reel 886 1 Vorwort BEACHTEN! 4 Montageanleitung BEACHTEN! 2 Sicherheit WARNUNG! Verletzungsgefahr BEACHTEN! VORSICHT! Gefahr der Anlagenbeschädi- 4.1 Wahl des Schlauches gung 4.2 Schlauchmontage BEACHTEN! WARNUNG! Verletzungsgefahr 3 Anwendungen, technische Daten...

  • Seite 24: Wartung

    Hose Reel 886 5.1 Federkrafteinstellung WARNUNG! Verletzungsgefahr 4.3 Anschluss an das Leitungssystem 6 Wartung VORSICHT! Gefahr der Anlagenbeschädi- gung 5 Rastmechanismus BEACHTEN! 6.1 Austausch von Schlauch oder Dreh- durchführung BEACHTEN! WARNUNG! Verletzungsgefahr...
  • Seite 25 Hose Reel 886 7 Ersatzteile VORSICHT! Gefahr der Anlagenbeschädi- gung 7.1 Bestellung von Ersatzteilen 8 Entsorgung...
  • Seite 26 Hose Reel 886 Español Tabla de contenidos...

  • Seite 27: Instrucciones De Montaje

    Hose Reel 886 1 Prólogo ¡NOTA! 4 Instrucciones de montaje ¡NOTA! 2 Seguridad ¡NOTA! ¡ADVERTENCIA! Riesgo de lesiones perso- nales 4.1 Selección de la manguera PRECAUCIÓN! Riesgo de daño del equipo 4.2 Montaje de la manguera ¡NOTA! ¡ADVERTENCIA! Riesgo de lesiones perso- nales 3 Aplicaciones, datos técnicos...

  • Seite 28: Mantenimiento

    Hose Reel 886 ¡ADVERTENCIA! Riesgo de lesiones perso- nales 4.3 Conexión al sistema de tuberías 6 Mantenimiento PRECAUCIÓN! Riesgo de daño del equipo 5 Mecanismo de trinquete ¡NOTA! ¡NOTA! 6.1 Cambio de la manguera o la pieza gi- ratoria ¡ADVERTENCIA! Riesgo de lesiones perso- nales 5.1 Ajuste de la tensión del muelle...
  • Seite 29 Hose Reel 886 7 Piezas de repuesto PRECAUCIÓN! Riesgo de daño del equipo 7.1 Solicitud de piezas de repuesto 8 Reciclaje...
  • Seite 30 Hose Reel 886 Suomi Sisällysluettelo...
  • Seite 31 Hose Reel 886 1 Esipuhe HUOMAUTUS! 4 Asennusohjeet HUOMAUTUS! 2 Turvallisuus HUOMAUTUS! 4.1 Letkun valinta VAROITUS! Henkilövahinkojen vaara 4.2 Letkun asennus HUOMIO! Laitevaurion vaara VAROITUS! Henkilövahinkojen vaara HUOMAUTUS! 3 Käyttökohteet, tekniset tiedot...
  • Seite 32 Hose Reel 886 6 Huolto HUOMIO! Laitevaurion vaara 4.3 Liittäminen putkistoon 5 Räikkämekanismi 6.1 Letkun tai nivelen vaihtaminen HUOMAUTUS! VAROITUS! Henkilövahinkojen vaara HUOMAUTUS! 7 Varaosat HUOMIO! Laitevaurion vaara 5.1 Jousen jännityksen säätö VAROITUS! Henkilövahinkojen vaara 7.1 Varaosien tilaaminen...
  • Seite 33 Hose Reel 886 8 Kierrätys...
  • Seite 34 Hose Reel 886 Français Table des matières...

  • Seite 35: Instructions De Montage

    Hose Reel 886 1 Préface NOTE! 4 Instructions de montage NOTE! 2 Sécurité ATTENTION! Risque de blessure NOTE! ATTENTION! Risque de dommages sur 4.1 Sélection du tuyau l'équipement 4.2 Montage du tuyau NOTE! ATTENTION! Risque de blessure 3 Applications, caractéristiques...
  • Seite 36 Hose Reel 886 ATTENTION! Risque de blessure 4.3 Raccordement au système de tuyau- terie 6 Maintenance ATTENTION! Risque de dommages sur l'équipement 5 Mécanisme à cliquet NOTE! 6.1 Remplacement du tuyau ou du pivot ATTENTION! Risque de blessure NOTE! 5.1 Réglage de la tension du ressort...

  • Seite 37: Pièces De Rechange

    Hose Reel 886 7 Pièces de rechange ATTENTION! Risque de dommages sur l'équipement 7.1 Commande de pièces de rechange 8 Recyclage...
  • Seite 38 Hose Reel 886 Italiano Sommario...

  • Seite 39: Istruzioni Di Montaggio

    Hose Reel 886 1 Premessa NOTA! 4 Istruzioni di montaggio NOTA! 2 Sicurezza NOTA! AVVERTENZA! Rischio di lesioni personali 4.1 Selezione del tubo ATTENZIONE! Rischio di danni all'apparec- chiatura 4.2 Montaggio del tubo NOTA! AVVERTENZA! Rischio di lesioni personali 3 Applicazioni, dati tecnici...

  • Seite 40: Manutenzione

    Hose Reel 886 4.3 Collegamento al sistema di tubazio- 6 Manutenzione ATTENZIONE! Rischio di danni all'apparec- chiatura 5 Salterello di bloccaggio NOTA! 6.1 Sostituzione del tubo o del raccordo girevole. AVVERTENZA! Rischio di lesioni personali NOTA! 5.1 Regolazione tensione molla...
  • Seite 41 Hose Reel 886 7.1 Ordinazione di ricambi 8 Riciclaggio...
  • Seite 42 Hose Reel 886 Nederlands Inhoudsopgave...
  • Seite 43 Hose Reel 886 1 Voorwoord OPMERKINGEN! 4 Montagehandleiding OPMERKINGEN! 2 Veiligheid WAARSCHUWING! Gevaar voor persoonlijk OPMERKINGEN! letsel 4.1 Keuze van de slang VOORZICHTIG! Gevaar voor schade aan het materieel 4.2 Slangaansluiting OPMERKINGEN! WAARSCHUWING! Gevaar voor persoonlijk letsel 3 Toepassingen, technische gege-...
  • Seite 44 Hose Reel 886 WAARSCHUWING! Gevaar voor persoonlijk letsel 4.3 Aansluiting op het leidingsnet 6 Onderhoud VOORZICHTIG! Gevaar voor schade aan het materieel 5 Vergrendelingsmechanisme OPMERKINGEN! OPMERKINGEN! 6.1 De slang of swivel vervangen WAARSCHUWING! Gevaar voor persoonlijk letsel 5.1 Instellen van de veerspanning...

  • Seite 45: Reserveonderdelen

    Hose Reel 886 7 Reserveonderdelen VOORZICHTIG! Gevaar voor schade aan het materieel 7.1 Bestellen van reserveonderdelen 8 Recycling...
  • Seite 46 Hose Reel 886 Norsk Innholdsfortegnelse...
  • Seite 47 Hose Reel 886 1 Forord MERK! 4 Monteringsinstruksjon MERK! 2 Sikkerhet MERK! 4.1 Velge slange ADVARSEL! Fare for personskade 4.2 Montere slange FORSIKTIGHET! Fare for skade på utstyr ADVARSEL! Fare for personskade MERK! 3 Bruksområder, teknisk informa- sjon...
  • Seite 48 Hose Reel 886 4.3 Koble til rørsystem 5 Sperremekanisme MERK! 6.1 Bytte slange eller svingarm ADVARSEL! Fare for personskade MERK! 5.1 Justering av fjærspenn 7 Reservedeler FORSIKTIGHET! Fare for skade på utstyr ADVARSEL! Fare for personskade 7.1 Bestille reservedeler 6 Vedlikehold...
  • Seite 49 Hose Reel 886 8 Resirkulering...
  • Seite 50 Hose Reel 886 Polski Spis treści...
  • Seite 51 Hose Reel 886 1 Wprowadzenie UWAGA! 4 Instrukcja montażu UWAGA! 2 Bezpieczeństwo OSTRZEŻENIE! Niebezpieczeństwo odnie- UWAGA! sienia obrażeń 4.1 Dobór węża PRZESTROGA! Ryzyko uszkodzenia sprzę- 4.2 Montaż węża UWAGA! OSTRZEŻENIE! Niebezpieczeństwo odnie- sienia obrażeń 3 Zastosowania, dane techniczne...
  • Seite 52 Hose Reel 886 5.1 Regulacja napięcia sprężyny OSTRZEŻENIE! Niebezpieczeństwo odnie- sienia obrażeń 4.3 Podłączenie do instalacji rurowej 6 Konserwacja PRZESTROGA! Ryzyko uszkodzenia sprzę- 5 Mechanizm zapadkowy UWAGA! 6.1 Wymiana węża lub łącznika obroto- wego UWAGA! OSTRZEŻENIE! Niebezpieczeństwo odnie- sienia obrażeń...

  • Seite 53: Części Zamienne

    Hose Reel 886 7 Części zamienne PRZESTROGA! Ryzyko uszkodzenia sprzę- 7.1 Zamawianie części zamiennych 8 Recykling...
  • Seite 54 Hose Reel 886 Svenska Innehållsförteckning...
  • Seite 55 Hose Reel 886 1 Förord NOTERA! 4 Monteringsanvisning NOTERA! 2 Säkerhet NOTERA! VARNING! Risk för personskada 4.1 Välja slang VARSAMHET! Risk för skada på utrust- ningen 4.2 Slangkoppling VARNING! Risk för personskada NOTERA! 3 Användningsområden, tekniska data...
  • Seite 56 Hose Reel 886 6 Underhåll VARSAMHET! Risk för skada på utrust- ningen 4.3 Anslutning till rörsystemet 5 Spärrmekanism NOTERA! 6.1 Byta slang eller svivel VARNING! Risk för personskada NOTERA! 5.1 Inställning av fjäderkraft 7 Reservdelar VARNING! Risk för personskada VARSAMHET! Risk för skada på utrust-...
  • Seite 57 Hose Reel 886 7.1 Beställa reservdelar 8 Återvinning...
  • Seite 58 Hose Reel 886 中文 使用手册 目录 数据 前言 安全性 应用，技术数据 安装说明 选择软管 装上软管 连接至管路系统 棘轮装置 调整弹簧张力 维护 更换软管或转环 备件 订购备件 回收利用...
