4) RESUMO DO PRODUTO

Consulte as figuras {A} a {I} na página 82:
1 Guia do cartucho
2 Disco do êmbolo*
3 Indicador do volume dispensado
4 Mecanismo de acionamento
pneumático
5 Botão da ejeção do cartucho
6 Suporte do cartucho*
7 Disparador
* Disponível como peça de reposição

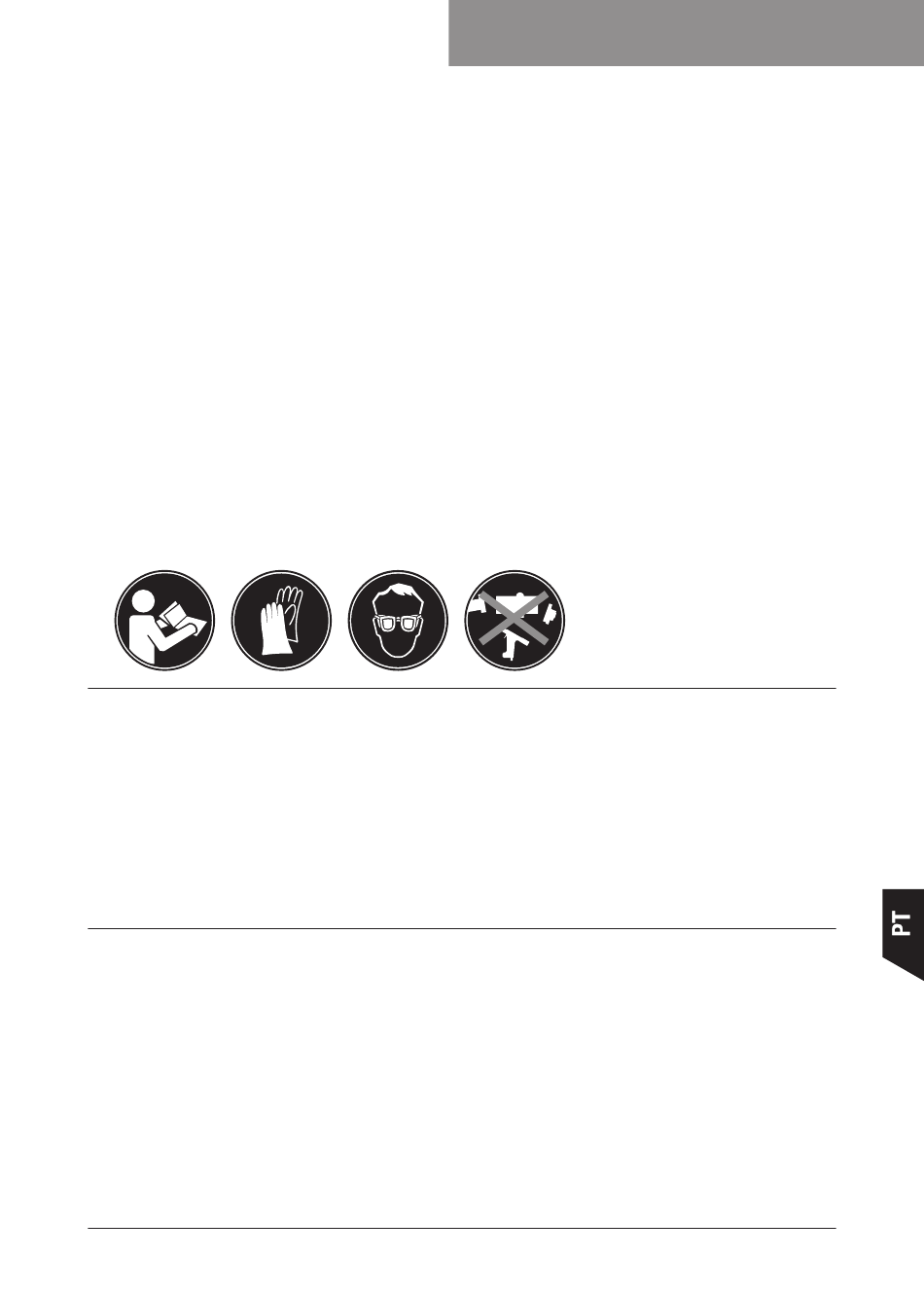

Adesivos com instruções de segurança
5) DESCRIÇÃO FUNCIONAL
Consulte as figuras {A} to {I} na página 82:
A pressão do ar no circuito pneumático é diminuída pela válvula de regulagem da
pressão (8). A pressão do ar aciona o êmbolo do cilindro, que move os êmbolos
montados (2) para o interior dos tubos do cartucho e força o material para dentro
do misturador estático.

6) PREPARO DO DISPENSADOR PARA O USO

Procedimento

Consulte a figura {A} na página 82:
1 . Instale o acoplamento de desengate rápido ¼" NPTF ou BSPPF desejado (não
incluso) usando duas chaves inglesas para apertar.
2 . Conecte o dispensador à linha de ar comprimido e verifique a conexão com re-
lação ao escape de ar. Se forem constatados vazamentos, pode ser necessário
apertar a conexão.
01-2021 MC-Bauchemie Müller GmbH & Co. KG
Manual de instruções
8 Válvula de regulagem da pressão
9 Manípulo
10 Botão de retração
11 Porca de retenção
12 Tampa do bico
13 Manual de instruções
14 Conector do ar comprimido
