Action Clima FCS-Serie Installationsanleitung Seite 5

Cassette ad Acqua – Wasserkassette
Water Cassette
Mod. 600x600
4 Tubi/Pipe/Roehre
A INGRESSO ACQUA FREDDA
B
USCITA ACQUA FREDDA
D
INGRESSO ACQUA CALDA
E USCITA ACQUA CALDA
C SCARICO CONDENSA
Mod. 600x1200
4 Tubi/Pipe/Roehre
A INGRESSO ACQUA FREDDA
B
USCITA ACQUA FREDDA
D
INGRESSO ACQUA CALDA
E USCITA ACQUA CALDA
C SCARICO CONDENSA
All manuals and user guides at all-guides.com

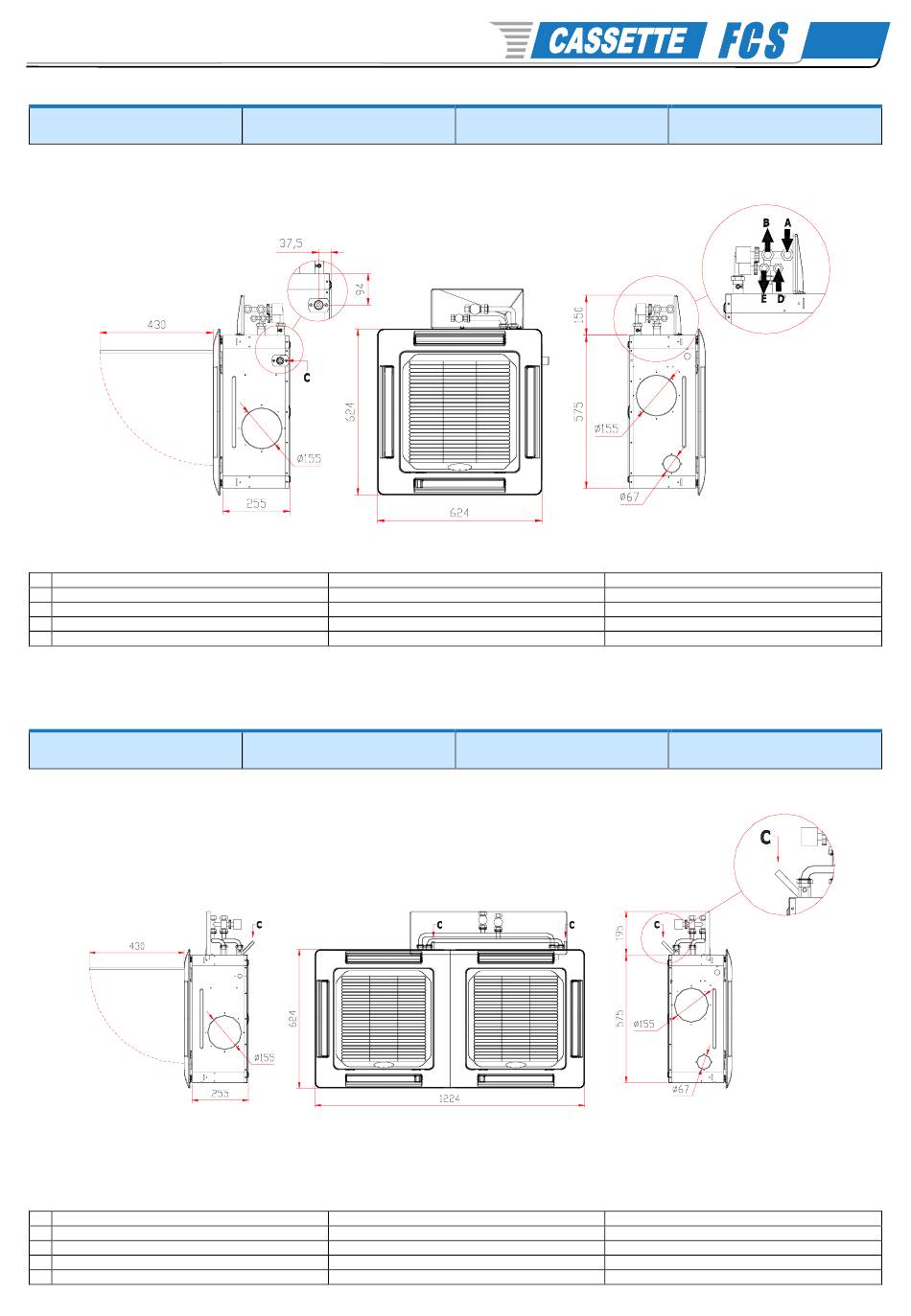

DISEGNI DIMENSIONALI
INLET COLD WATER
OUTLET COLD WATER
INLET HOT WATER
OUTLET HOT WATER
DISCHARGE CONDENSATE
DISEGNI DIMENSIONALI
INLET COLD WATER
OUTLET COLD WATER
INLET HOT WATER
OUTLET HOT WATER
DISCHARGE CONDENSATE
DIMENSIONAL DRAWINGS
WARMWASSERENINTRITT
WARMWASSERAUSTRITT
KALTWASSERENINTRITT
KALTWASSERAUSTRITT
KONDENSAT ABLAUF
DIMENSIONAL DRAWINGS
WARMWASSERENINTRITT
WARMWASSERAUSTRITT
KALTWASSERENINTRITT
KALTWASSERAUSTRITT
KONDENSAT ABLAUF
0 4
ZEICHNUNG UND ABMESSUNGEN
ZEICHNUNG UND ABMESSUNGEN
