Bauanleitung
Aufbauanleitung

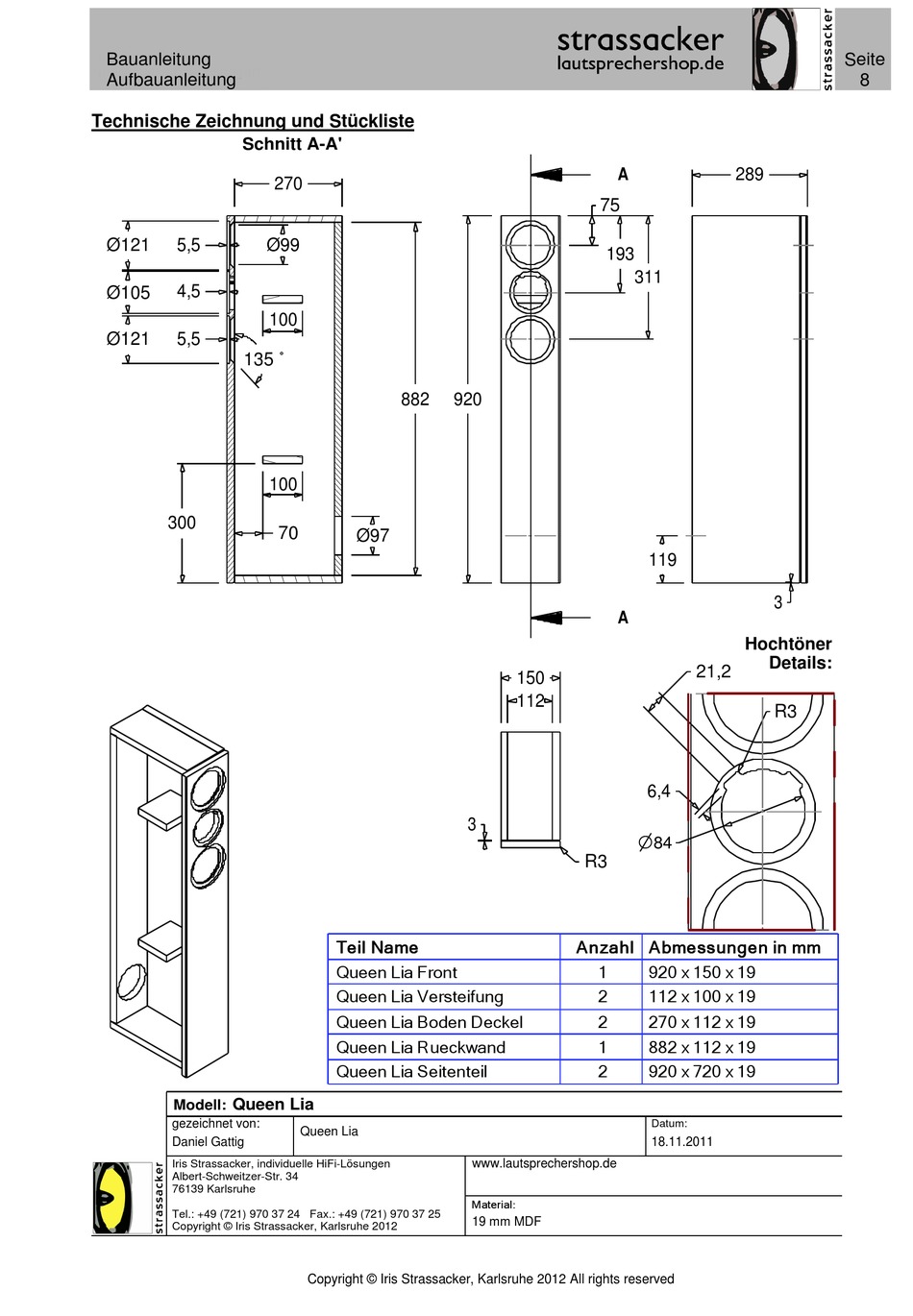

Technische Zeichnung und Stückliste
Schnitt A-A'
Ø121
5,5
4,5
Ø105
Ø121
5,5
135 ˚
300
Queen Lia
Modell:
gezeichnet von:
Daniel Gattig
Iris Strassacker, individuelle HiFi-Lösungen
Albert-Schweitzer-Str. 34
76139 Karlsruhe
Tel.: +49 (721) 970 37 24 Fax.: +49 (721) 970 37 25
Copyright © Iris Strassacker, Karlsruhe 2012
270
Ø99
100
882
100
70
Ø97
Teil Name
Teil Name
Teil Name
Teil Name
Queen Lia Front
Queen Lia Versteifung
Queen Lia Boden Deckel
Queen Lia Rueckwand
Queen Lia Seitenteil
Queen Lia
Copyright © Iris Strassacker, Karlsruhe 2012 All rights reserved
A
75
193
920
A
150
112
3
R3
Anzahl Abmessungen in mm
Anzahl
Anzahl
Anzahl
1
2
2
1
2
www.lautsprechershop.de
Material:
19 mm MDF
289
311
119
3
Hochtöner
Details:
21,2
R3
6,4
n 84
Abmessungen in mm
Abmessungen in mm
Abmessungen in mm
920 x 150 x 19
112 x 100 x 19
270 x 112 x 19
882 x 112 x 19
920 x 720 x 19
Datum:
18.11.2011
Seite
8
