3 Anschluss des SkyFunk 4 Systems

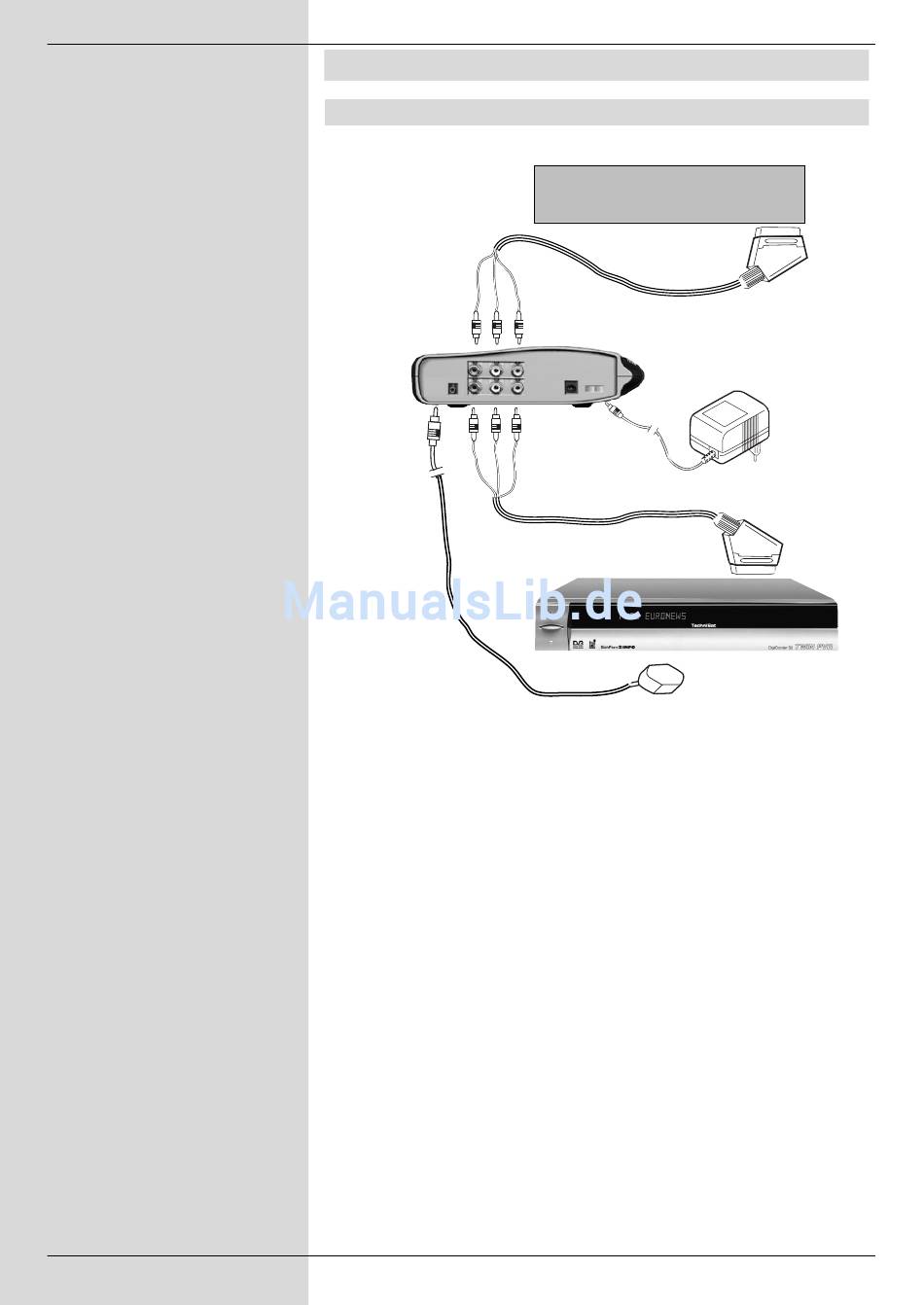

Anschluss des SkyFunk Senders
IR-Verlängerung
>
Verbinden Sie die Cinch-Stecker eines der beiliegen-
den Adapterkabel Scart-Cinch mit der Aufschrift Sen-
der mit dem SkyFunk 4 Sender. Beachten Sie
dabei, dass Sie jeweils die Stecker und Buchsen mit
gleicher Farbe miteinander verbinden.
>
Verbinden Sie den Scart-Stecker des Adapterkabels
mit der Aufschrift Sender mit der Scart-Buchse der
1. Video-/Audioquelle, deren Signale Sie übertragen
möchten.
>
Verbinden Sie in gleicher Weise die 2. Video-Audio-
quelle mit dem SkyFunk 4 Sender.
>
Verbinden Sie die IR-Verlängerung mit der Buchse IR
des SkyFunk 4 Senders. Die IR-Verlängerung sollte
so platziert werden, dass "Blickkontakt" mit dem IR-
Fenster (meistens in der Nähe der Anzeige von Gerä-
ten angebracht) der Videoquelle besteht. Nur so ist
eine fehlerfreie Übertragung der Fernbediensignale
gewährleistet.
>
Nachdem Sie alle zuvor genannten Verbindungen her-
gestellt haben, verbinden Sie das beiliegende Stecker-
netzteil mit der DC-Eingangsbuchse des SkyFunk 4
Senders.
4
Video-/Audioquelle 2
VCR
Adapterkabel (Sender)
Adapterkabel (Sender)
Video-/Audioquelle 1
Steckernetzteil
