6. INSTRUCTIONS

6.1. MONTAGE DU SHICHIRIN ROND

IMPORTANT ! - Retirez tous les emballages avant l'utilisation, mais conservez
les instructions de sécurité avec ce produit.
1
2
3

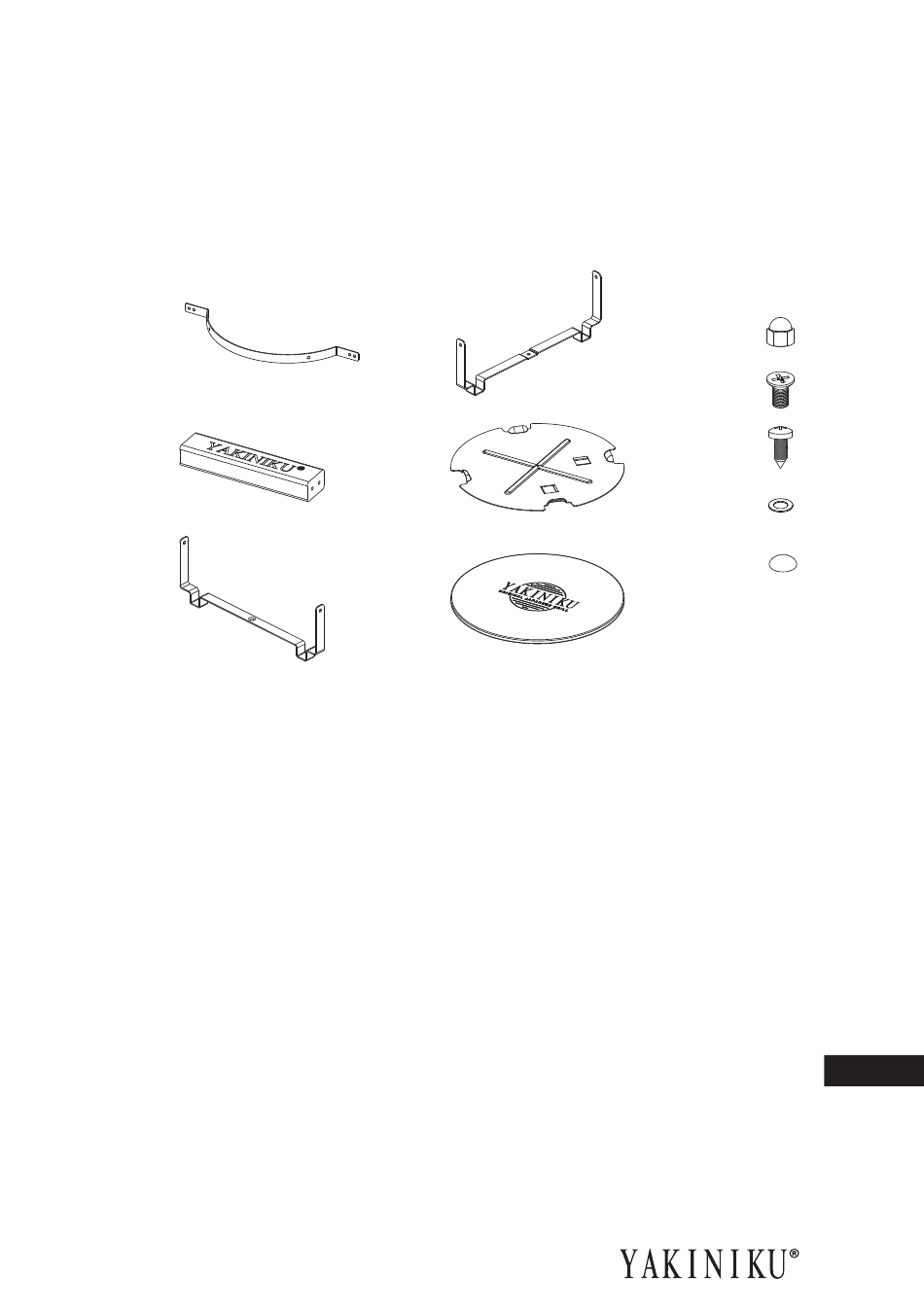

1
Band (2x)
2
Poignée en bambou (2x)
3
Support 1 (1x)
4
Support 2 (1x)
5
Bouclier thermique métallique (1x)
6
Bouclier thermique en bambou (1x)
ÉTAPE 1 - Fixez à la main le support 1 (3) au support 2 (4) avec une vis M6 (B),
une rondelle (D) et un écrou (A).
ÉTAPE 2 - Fixez manuellement la bande (1) au support avec deux vis M6 (B),
deux rondelles (D) et deux écrous (A).
ÉTAPE 3 - Répétez l'étape 2 sur l'autre côté du support.
ÉTAPE 4 - Fixez la poignée en bambou (2) aux sangles avec 4 vis (C) à l'aide
d'un tournevis. Le logo YAKINIKU
ÉTAPE 5 - Répétez l'étape 4 sur l'autre côté du support.
ÉTAPE 6 - Fixez 4 capuchons en silicone (D) au bas du support.
4
5
6
A
Écrou (5x)
B
Vis (M6x12) (5x)
C
Vis (5X10) (8x)
D
Rondelle (5x)
E
Capuchons en silicone (8x)
sur la poignée est orienté vers le haut.
®
