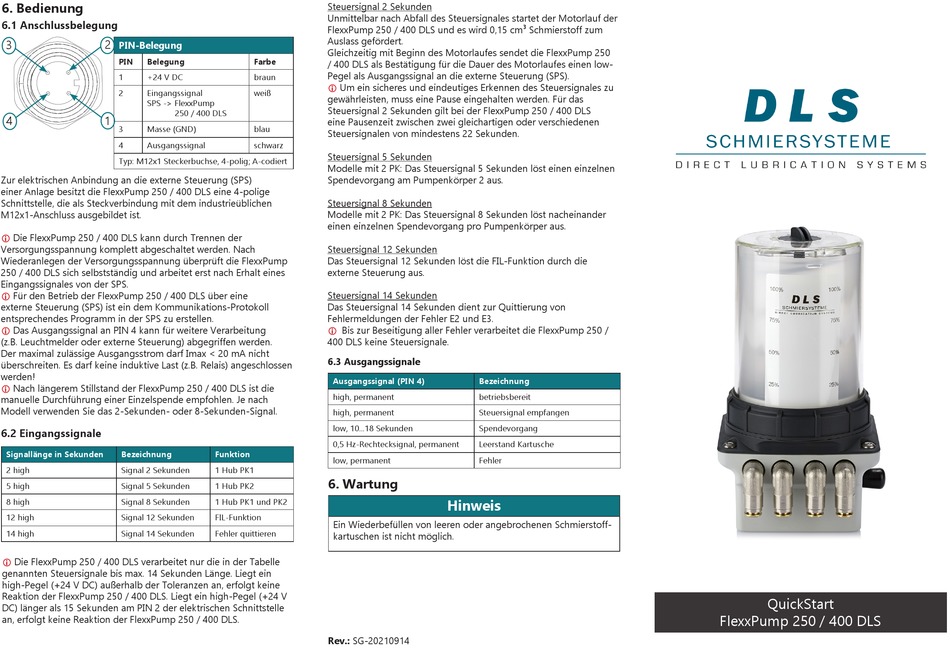

DLS FlexxPump 250 Schnellstartanleitung

6. Bedienung
6.1 Anschlussbelegung
3 2
PIN-Belegung
PIN Belegung
1 +24 V DC
2 Eingangssignal
SPS -> FlexxPump
250 / 400 DLS
4 1
3 Masse (GND)
4 Ausgangssignal
Typ: M12x1 Steckerbuchse, 4-polig; A-codiert
Zur elektrischen Anbindung an die externe Steuerung (SPS)
einer Anlage besitzt die FlexxPump 250 / 400 DLS eine 4-polige
Schnittstelle, die als Steckverbindung mit dem industrieüblichen
M12x1-Anschluss ausgebildet ist.
Die FlexxPump 250 / 400 DLS kann durch Trennen der

Versorgungsspannung komplett abgeschaltet werden. Nach
Wiederanlegen der Versorgungsspannung überprüft die FlexxPump
250 / 400 DLS sich selbstständig und arbeitet erst nach Erhalt eines
Eingangssignales von der SPS.
Für den Betrieb der FlexxPump 250 / 400 DLS über eine

externe Steuerung (SPS) ist ein dem Kommunikations-Protokoll
entsprechendes Programm in der SPS zu erstellen.
Das Ausgangssignal an PIN 4 kann für weitere Verarbeitung

(z.B. Leuchtmelder oder externe Steuerung) abgegriffen werden.
Der maximal zulässige Ausgangsstrom darf Imax < 20 mA nicht
überschreiten. Es darf keine induktive Last (z.B. Relais) angeschlossen
werden!
Nach längerem Stillstand der FlexxPump 250 / 400 DLS ist die

manuelle Durchführung einer Einzelspende empfohlen. Je nach
Modell verwenden Sie das 2-Sekunden- oder 8-Sekunden-Signal.
6.2 Eingangssignale
Signallänge in Sekunden Bezeichnung
2 high Signal 2 Sekunden
5 high Signal 5 Sekunden
8 high Signal 8 Sekunden
12 high Signal 12 Sekunden
14 high Signal 14 Sekunden
Die FlexxPump 250 / 400 DLS verarbeitet nur die in der Tabelle

genannten Steuersignale bis max. 14 Sekunden Länge. Liegt ein
high-Pegel (+24 V DC) außerhalb der Toleranzen an, erfolgt keine
Reaktion der FlexxPump 250 / 400 DLS. Liegt ein high-Pegel (+24 V
DC) länger als 15 Sekunden am PIN 2 der elektrischen Schnittstelle
an, erfolgt keine Reaktion der FlexxPump 250 / 400 DLS.
Steuersignal 2 Sekunden
Unmittelbar nach Abfall des Steuersignales startet der Motorlauf der
FlexxPump 250 / 400 DLS und es wird 0,15 cm³ Schmierstoff zum
Auslass gefördert.
Gleichzeitig mit Beginn des Motorlaufes sendet die FlexxPump 250
Farbe
/ 400 DLS als Bestätigung für die Dauer des Motorlaufes einen low-
Pegel als Ausgangssignal an die externe Steuerung (SPS).
braun
Um ein sicheres und eindeutiges Erkennen des Steuersignales zu

weiß
gewährleisten, muss eine Pause eingehalten werden. Für das
Steuersignal 2 Sekunden gilt bei der FlexxPump 250 / 400 DLS
eine Pausenzeit zwischen zwei gleichartigen oder verschiedenen
blau
Steuersignalen von mindestens 22 Sekunden.
schwarz
Steuersignal 5 Sekunden
Modelle mit 2 PK: Das Steuersignal 5 Sekunden löst einen einzelnen
Spendevorgang am Pumpenkörper 2 aus.
Steuersignal 8 Sekunden
Modelle mit 2 PK: Das Steuersignal 8 Sekunden löst nacheinander
einen einzelnen Spendevorgang pro Pumpenkörper aus.
Steuersignal 12 Sekunden
Das Steuersignal 12 Sekunden löst die FIL-Funktion durch die
externe Steuerung aus.
Steuersignal 14 Sekunden
Das Steuersignal 14 Sekunden dient zur Quittierung von
Fehlermeldungen der Fehler E2 und E3.
Bis zur Beseitigung aller Fehler verarbeitet die FlexxPump 250 /

400 DLS keine Steuersignale.
6.3 Ausgangssignale
Ausgangssignal (PIN 4)
high, permanent
high, permanent
low, 10...18 Sekunden
0,5 Hz-Rechtecksignal, permanent
Funktion
low, permanent
1 Hub PK1
6. Wartung
1 Hub PK2
1 Hub PK1 und PK2
FIL-Funktion
Ein Wiederbefüllen von leeren oder angebrochenen Schmierstoff-
Fehler quittieren
kartuschen ist nicht möglich.
Rev.: SG-20210914
Bezeichnung
betriebsbereit
Steuersignal empfangen
Spendevorgang
Leerstand Kartusche
Fehler
Hinweis
QuickStart
FlexxPump 250 / 400 DLS
