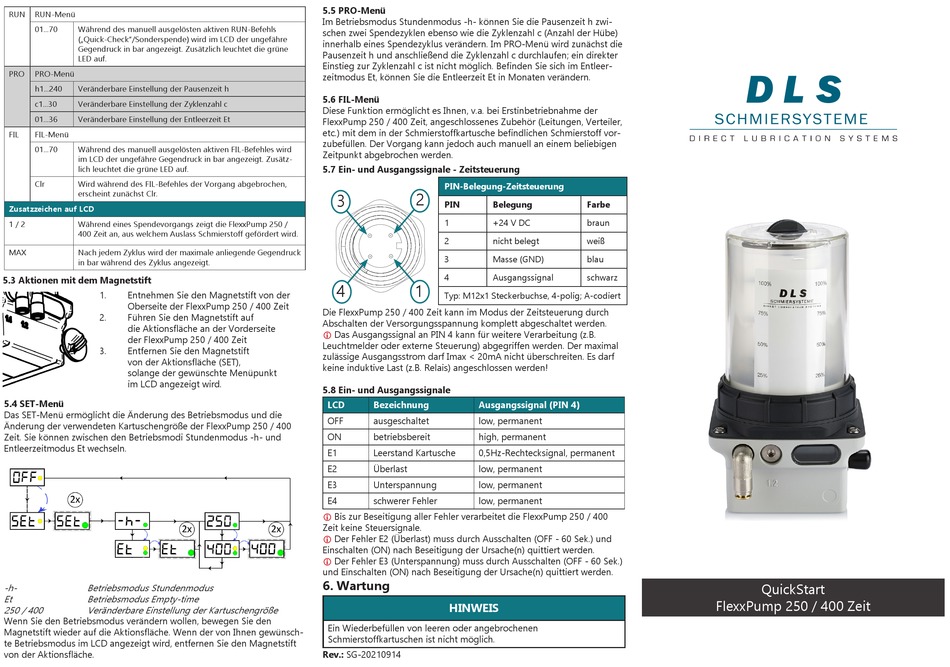

DLS FlexxPump 250 Zeit Schnellstartanleitung

RUN RUN-Menü
01...70 Während des manuell ausgelösten aktiven RUN-Befehls
(„Quick-Check"/Sonderspende) wird im LCD der ungefähre
Gegendruck in bar angezeigt. Zusätzlich leuchtet die grüne
LED auf.
PRO PRO-Menü
h1...240 Veränderbare Einstellung der Pausenzeit h
c1...30 Veränderbare Einstellung der Zyklenzahl c
01...36 Veränderbare Einstellung der Entleerzeit Et
FIL FIL-Menü
01...70 Während des manuell ausgelösten aktiven FIL-Befehles wird
im LCD der ungefähre Gegendruck in bar angezeigt. Zusätz-
lich leuchtet die grüne LED auf.
Clr Wird während des FIL-Befehles der Vorgang abgebrochen,
erscheint zunächst Clr.
Zusatzzeichen auf LCD
1 / 2 Während eines Spendevorgangs zeigt die FlexxPump 250 /
400 Zeit an, aus welchem Auslass Schmierstoff gefördert wird.
MAX Nach jedem Zyklus wird der maximale anliegende Gegendruck
in bar während des Zyklus angezeigt.
5.3 Aktionen mit dem Magnetstift
1. Entnehmen Sie den Magnetstift von der
Oberseite der FlexxPump 250 / 400 Zeit
2. Führen Sie den Magnetstift auf
die Aktionsfläche an der Vorderseite
der FlexxPump 250 / 400 Zeit
3. Entfernen Sie den Magnetstift
von der Aktionsfläche (SET),
solange der gewünschte Menüpunkt
im LCD angezeigt wird.
5.4 SET-Menü
Das SET-Menü ermöglicht die Änderung des Betriebsmodus und die
Änderung der verwendeten Kartuschengröße der FlexxPump 250 / 400
Zeit. Sie können zwischen den Betriebsmodi Stundenmodus -h- und
Entleerzeitmodus Et wechseln.
-h- Betriebsmodus Stundenmodus
Et Betriebsmodus Empty-time
250 / 400 Veränderbare Einstellung der Kartuschengröße
Wenn Sie den Betriebsmodus verändern wollen, bewegen Sie den
Magnetstift wieder auf die Aktionsfläche. Wenn der von Ihnen gewünsch-
te Betriebsmodus im LCD angezeigt wird, entfernen Sie den Magnetstift
von der Aktionsfläche.
5.5 PRO-Menü
Im Betriebsmodus Stundenmodus -h- können Sie die Pausenzeit h zwi-
schen zwei Spendezyklen ebenso wie die Zyklenzahl c (Anzahl der Hübe)
innerhalb eines Spendezyklus verändern. Im PRO-Menü wird zunächst die
Pausenzeit h und anschließend die Zyklenzahl c durchlaufen; ein direkter
Einstieg zur Zyklenzahl c ist nicht möglich. Befinden Sie sich im Entleer-
zeitmodus Et, können Sie die Entleerzeit Et in Monaten verändern.
5.6 FIL-Menü
Diese Funktion ermöglicht es Ihnen, v.a. bei Erstinbetriebnahme der
FlexxPump 250 / 400 Zeit, angeschlossenes Zubehör (Leitungen, Verteiler,
etc.) mit dem in der Schmierstoffkartusche befindlichen Schmierstoff vor-
zubefüllen. Der Vorgang kann jedoch auch manuell an einem beliebigen
Zeitpunkt abgebrochen werden.
5.7 Ein- und Ausgangssignale - Zeitsteuerung
PIN-Belegung-Zeitsteuerung
2
3
PIN Belegung
1 +24 V DC
2 nicht belegt
3 Masse (GND)
4 Ausgangssignal
4 1
Typ: M12x1 Steckerbuchse, 4-polig; A-codiert
Die FlexxPump 250 / 400 Zeit kann im Modus der Zeitsteuerung durch
Abschalten der Versorgungsspannung komplett abgeschaltet werden.
 Das Ausgangssignal an PIN 4 kann für weitere Verarbeitung (z.B.
Leuchtmelder oder externe Steuerung) abgegriffen werden. Der maximal
zulässige Ausgangsstrom darf Imax < 20mA nicht überschreiten. Es darf
keine induktive Last (z.B. Relais) angeschlossen werden!
5.8 Ein- und Ausgangssignale
LCD Bezeichnung Ausgangssignal (PIN 4)
OFF ausgeschaltet low, permanent
ON betriebsbereit high, permanent
E1 Leerstand Kartusche 0,5Hz-Rechtecksignal, permanent
E2 Überlast low, permanent
E3 Unterspannung low, permanent
E4 schwerer Fehler low, permanent
 Bis zur Beseitigung aller Fehler verarbeitet die FlexxPump 250 / 400
Zeit keine Steuersignale.
 Der Fehler E2 (Überlast) muss durch Ausschalten (OFF - 60 Sek.) und
Einschalten (ON) nach Beseitigung der Ursache(n) quittiert werden.
 Der Fehler E3 (Unterspannung) muss durch Ausschalten (OFF - 60 Sek.)
und Einschalten (ON) nach Beseitigung der Ursache(n) quittiert werden.
6. Wartung
HINWEIS
Ein Wiederbefüllen von leeren oder angebrochenen
Schmierstoffkartuschen ist nicht möglich.
Rev.: SG-20210914
Farbe
braun
weiß
blau
schwarz
QuickStart
FlexxPump 250 / 400 Zeit
