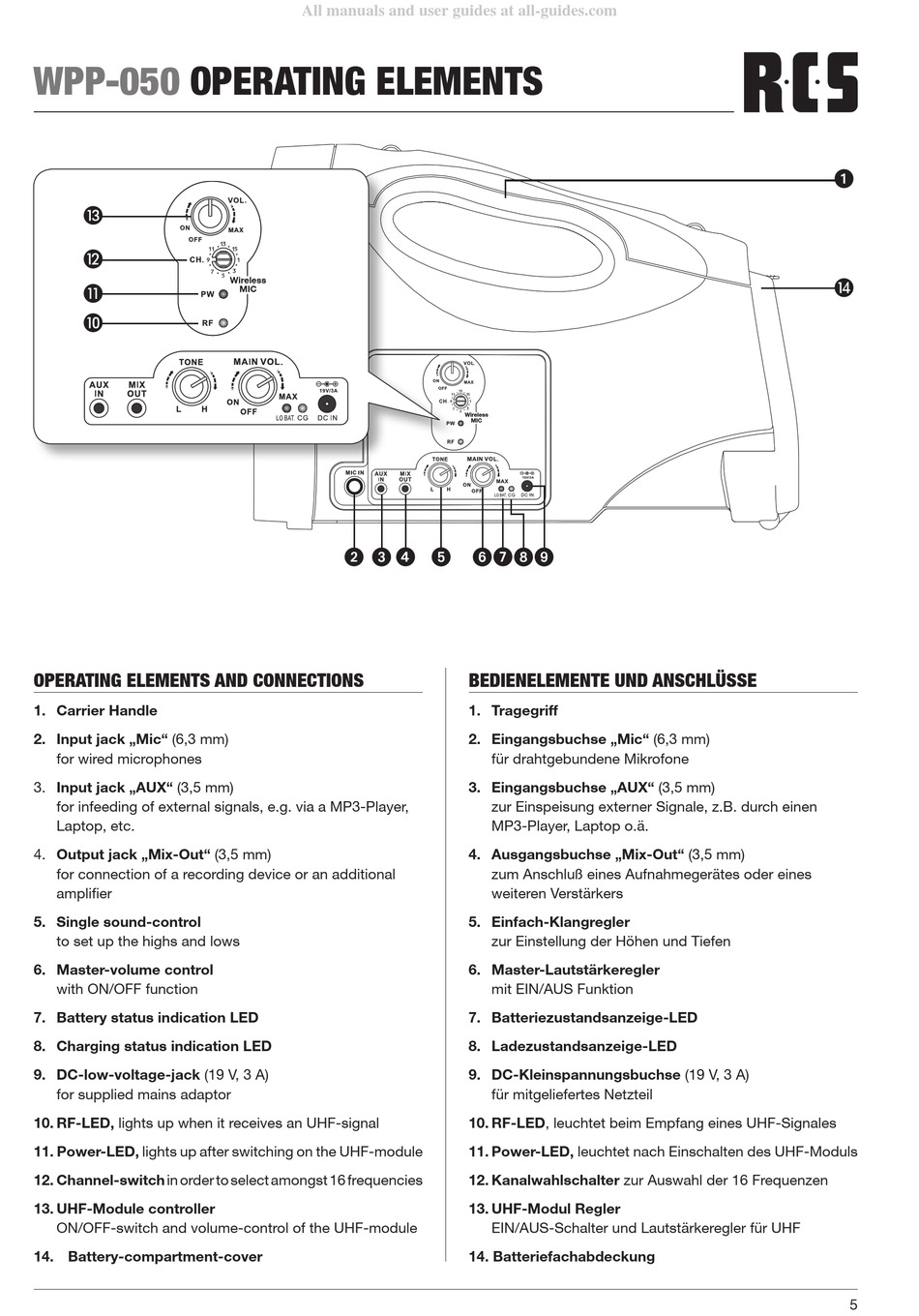

OPERATING ELEMENTS
M
L
K
J
OPERATING ELEMENTS AND CONNECTIONS
1. Carrier Handle
2. Input jack „Mic" (6,3 mm)
for wired microphones
3. Input jack „AUX" (3,5 mm)
for infeeding of external signals, e.g. via a MP3-Player,
Laptop, etc.
4. Output jack „Mix-Out" (3,5 mm)
for connection of a recording device or an additional
amplifier
5. Single sound-control
to set up the highs and lows
6. Master-volume control
with ON/OFF function
7. Battery status indication LED
8. Charging status indication LED
9. DC-low-voltage-jack (19 V, 3 A)
for supplied mains adaptor
10. RF-LED, lights up when it receives an UHF-signal
11. Power-LED, lights up after switching on the UHF-module
12. Channel-switch in order to select amongst 16 frequencies
13. UHF-Module controller
ON/OFF-switch and volume-control of the UHF-module
14. Battery-compartment-cover
All manuals and user guides at all-guides.com
Wireless
MIC
Wireless
MIC
2
3 4 5
Wireless
MIC
6789
BEDIENELEMENTE UND ANSCHLüSSE
1. Tragegriff
2. Eingangsbuchse „Mic" (6,3 mm)
für drahtgebundene Mikrofone
3. Eingangsbuchse „AUX" (3,5 mm)
zur Einspeisung externer Signale, z.B. durch einen
MP3-Player, Laptop o.ä.
4. Ausgangsbuchse „Mix-Out" (3,5 mm)
zum Anschluß eines Aufnahmegerätes oder eines
weiteren Verstärkers
5. Einfach-Klangregler
zur Einstellung der Höhen und Tiefen
6. Master-Lautstärkeregler
mit EIN/AUS Funktion
7. Batteriezustandsanzeige-LED
8. Ladezustandsanzeige-LED
9. DC-Kleinspannungsbuchse (19 V, 3 A)
für mitgeliefertes Netzteil
10. RF-LED, leuchtet beim Empfang eines UHF-Signales
11. Power-LED, leuchtet nach Einschalten des UHF-Moduls
12. Kanalwahlschalter zur Auswahl der 16 Frequenzen
13. UHF-Modul Regler
EIN/AUS-Schalter und Lautstärkeregler für UHF
14. Batteriefachabdeckung
