INNENTEILE
Die auf der Fläche des Unterschranks befindliche
Verdampfergruppe besteht aus zwei Lüftern, dem Ver-
dampfer, der Luftzufuhrvorrichtung und einer unter dem
Verdampfer selbst angebrachten Wasserauffangschale.
Die im Inneren des Zahlungssystemraums befindliche
C.P.U.- Karte (central processing unit - Zentrale Steue-
rung) verwaltet die verschiedenen Funktionen des Auto-
maten.

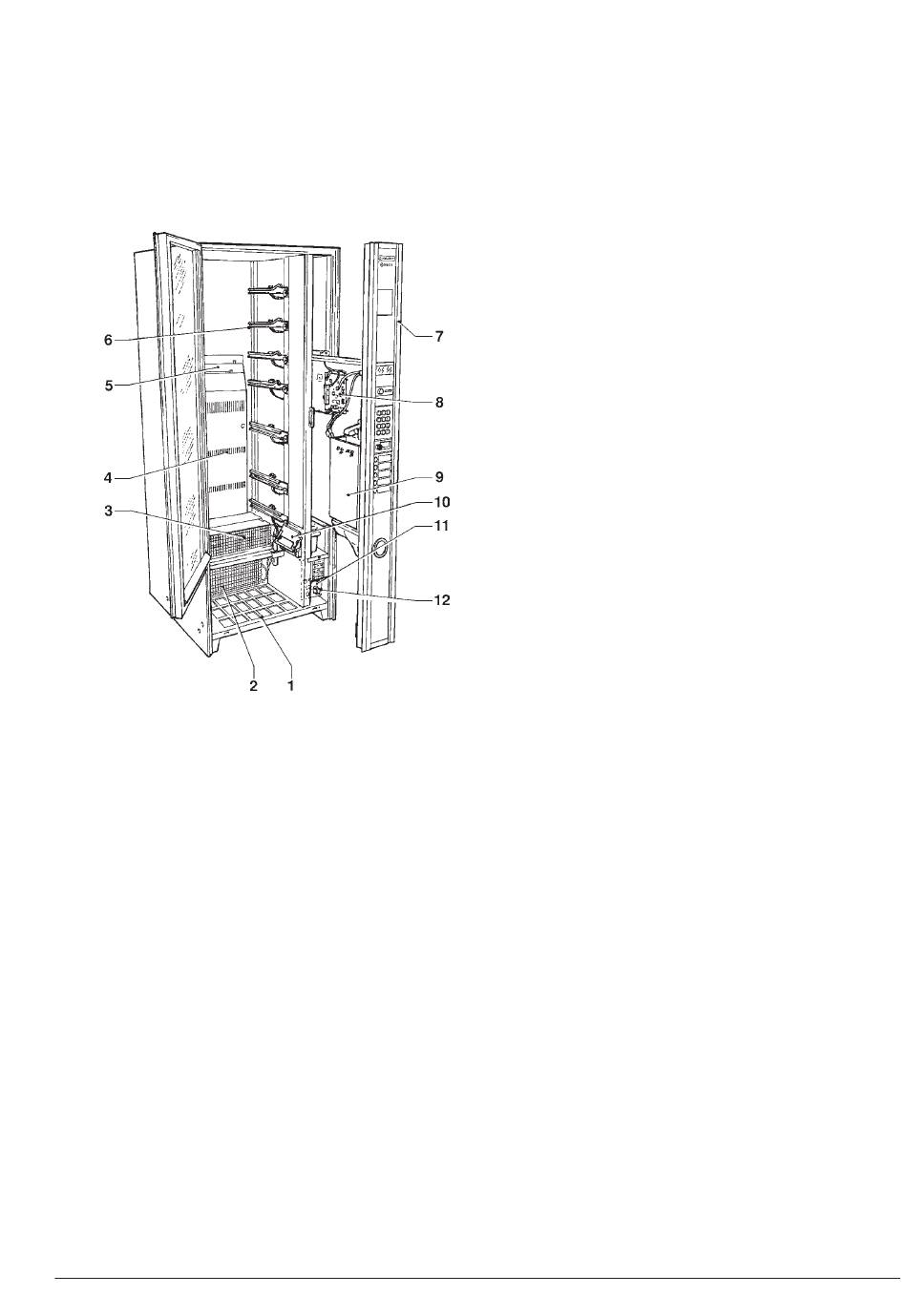

Abb. 15
1 - Sitz des Produktentnahmeraums
2 - Kondensator Kühlgruppe
3 - Verdampfer Kühlgruppe
4 - Gitter Kaltluftverteilung
5 - Entfernbare Gitterabdeckung
6 - Tablettführungen
7 - Ausziehbarer Zahlungssystemraum
8 - CPU-Schaltkarte
9 - Öffnungsfähige Münzschaltgeräthalterung
10 - Photozellen Produktdurchlauf
11 - Elektrische Schalttafel
12 - Türschalter Zahlungssystemraum
Die Kühleinheit befindet sich im unteren Teil des Schran-
kes.
Beim Entfernen aller Abdeckungen des Lüftungsgitters,
wird in der Zelle eine von 5°C bis zu 20°C einstellbare
gleichmäßige Temperatur erreicht.
Mit montierten Lüftungsgittern verändert sich die Zellen-
temperatur zwischen den oberen Tabletts (12-15°C) und
den unteren Tabletts mit der Lochung auf den offenen
Kanal gerichtet (5-7°C).
Die Kühleinheit wird alle 6 Stunden automatisch abgetaut.
Die Zeit kann auf jeden Fall eingestellt werden.
Die im unteren Geräteteil befindliche Schalttafel enthält die
den Kompressor, die Schutzsicherungen und den Tür-
schalter aktivierende Relais-Schaltkarte.
© by NECTA VENDING SOLUTIONS SpA

HAUPTSCHALTER

In der Schalttafel (siehe Abb. 28) befindet sich ein Mikro-
schalter, welcher bei Öffnen des herausziehbaren Zahlungs-
systemeraums die Stromzufuhr zur Elektroanlage des
Automaten unterbricht;
Ausnahme bilden das Klemmenbrett für die Auflage
des Leitungskabels, die Leitungssicherungen und der
Schalterbereich selbst.
Bevor die Abdeckung dieser Teile entfernt wird (durch
eigens dafür vorgesehene Schilder gekennzeichnet),
muss der Außenschalter ausgeschaltet werden.
Bei Bedarf, kann durch Einführen des mitgelieferten spe-
zifischen Schlüssels die Speisung des Geräts wiederher-
gestellt werden.
Alle Arbeitsschritte, die mit Gerät unter Spannung und
mit geöffneter Tür stehendem durchzuführen sind,
dürfen NUR von fachmännisch ausgebildetem Perso-
nal, das auch über die damit verbundenen Gefahren
informiert sein muss, vorgenommen werden.
MANUELLE FREIGABE
DES ENTNAHMERAUMS
Einige Modelle haben eine Sperrvorrichtung am Entnahme-
raum, welche im Anschluß an eine Ausgabe (siehe Para-
meter für die Raumsperre) elektrische freigegeben wird.
Sollte es aus irgendeinem Grund notwendig sein bei
fehlender Spannungl den Raum öffnen zu müssen, so ist
wie folgt zu verfahren:
- das letzte Tablett entfernen;
- das Diebstahlschutzgitter entfernen;
- die Sperrvorrichtung mit der Hand betätigen.
