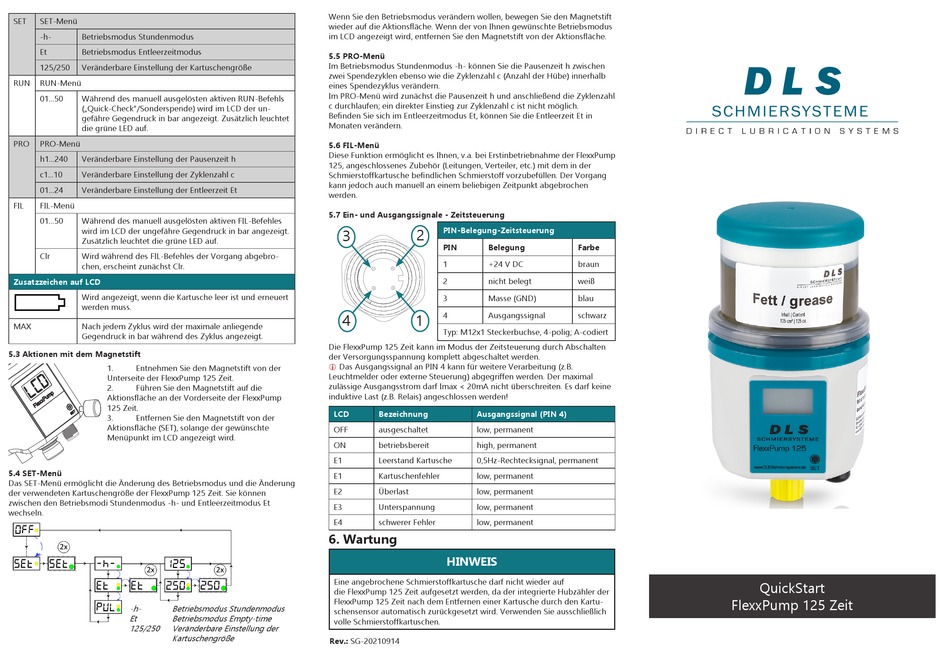

DLS FlexxPump 125 Zeit Schnellstartanleitung

SET SET-Menü
-h- Betriebsmodus Stundenmodus
Et Betriebsmodus Entleerzeitmodus
125/250 Veränderbare Einstellung der Kartuschengröße
RUN RUN-Menü
01...50 Während des manuell ausgelösten aktiven RUN-Befehls
(„Quick-Check"/Sonderspende) wird im LCD der un-
gefähre Gegendruck in bar angezeigt. Zusätzlich leuchtet
die grüne LED auf.
PRO PRO-Menü
h1...240 Veränderbare Einstellung der Pausenzeit h
c1...10 Veränderbare Einstellung der Zyklenzahl c
01...24 Veränderbare Einstellung der Entleerzeit Et
FIL FIL-Menü
01...50 Während des manuell ausgelösten aktiven FIL-Befehles
wird im LCD der ungefähre Gegendruck in bar angezeigt.
Zusätzlich leuchtet die grüne LED auf.
Clr Wird während des FIL-Befehles der Vorgang abgebro-
chen, erscheint zunächst Clr.
Zusatzzeichen auf LCD
Wird angezeigt, wenn die Kartusche leer ist und erneuert
werden muss.
MAX Nach jedem Zyklus wird der maximale anliegende
Gegendruck in bar während des Zyklus angezeigt.
5.3 Aktionen mit dem Magnetstift
1. Entnehmen Sie den Magnetstift von der
Unterseite der FlexxPump 125 Zeit.
2. Führen Sie den Magnetstift auf die
Aktionsfläche an der Vorderseite der FlexxPump
125 Zeit.
3. Entfernen Sie den Magnetstift von der
Aktionsfläche (SET), solange der gewünschte
Menüpunkt im LCD angezeigt wird.
5.4 SET-Menü
Das SET-Menü ermöglicht die Änderung des Betriebsmodus und die Änderung
der verwendeten Kartuschengröße der FlexxPump 125 Zeit. Sie können
zwischen den Betriebsmodi Stundenmodus -h- und Entleerzeitmodus Et
wechseln.
-h- Betriebsmodus Stundenmodus
Et Betriebsmodus Empty-time
125/250 Veränderbare Einstellung der
Kartuschengröße
Wenn Sie den Betriebsmodus verändern wollen, bewegen Sie den Magnetstift
wieder auf die Aktionsfläche. Wenn der von Ihnen gewünschte Betriebsmodus
im LCD angezeigt wird, entfernen Sie den Magnetstift von der Aktionsfläche.
5.5 PRO-Menü
Im Betriebsmodus Stundenmodus -h- können Sie die Pausenzeit h zwischen
zwei Spendezyklen ebenso wie die Zyklenzahl c (Anzahl der Hübe) innerhalb
eines Spendezyklus verändern.
Im PRO-Menü wird zunächst die Pausenzeit h und anschließend die Zyklenzahl
c durchlaufen; ein direkter Einstieg zur Zyklenzahl c ist nicht möglich.
Befinden Sie sich im Entleerzeitmodus Et, können Sie die Entleerzeit Et in
Monaten verändern.
5.6 FIL-Menü
Diese Funktion ermöglicht es Ihnen, v.a. bei Erstinbetriebnahme der FlexxPump
125, angeschlossenes Zubehör (Leitungen, Verteiler, etc.) mit dem in der
Schmierstoffkartusche befindlichen Schmierstoff vorzubefüllen. Der Vorgang
kann jedoch auch manuell an einem beliebigen Zeitpunkt abgebrochen
werden.
5.7 Ein- und Ausgangssignale - Zeitsteuerung
2 PIN-Belegung-Zeitsteuerung
3
PIN Belegung
1 +24 V DC
2 nicht belegt
3 Masse (GND)
4 1 4 Ausgangssignal
Typ: M12x1 Steckerbuchse, 4-polig; A-codiert
Die FlexxPump 125 Zeit kann im Modus der Zeitsteuerung durch Abschalten
der Versorgungsspannung komplett abgeschaltet werden.
Das Ausgangssignal an PIN 4 kann für weitere Verarbeitung (z.B.

Leuchtmelder oder externe Steuerung) abgegriffen werden. Der maximal
zulässige Ausgangsstrom darf Imax < 20mA nicht überschreiten. Es darf keine
induktive Last (z.B. Relais) angeschlossen werden!
LCD Bezeichnung Ausgangssignal (PIN 4)
OFF ausgeschaltet low, permanent
ON betriebsbereit high, permanent
E1 Leerstand Kartusche 0,5Hz-Rechtecksignal, permanent
E1 Kartuschenfehler low, permanent
E2 Überlast low, permanent
E3 Unterspannung low, permanent
E4 schwerer Fehler low, permanent
6. Wartung
HINWEIS
Eine angebrochene Schmierstoffkartusche darf nicht wieder auf
die FlexxPump 125 Zeit aufgesetzt werden, da der integrierte Hubzähler der
FlexxPump 125 Zeit nach dem Entfernen einer Kartusche durch den Kartu-
schensensor automatisch zurückgesetzt wird. Verwenden Sie ausschließlich
volle Schmierstoffkartuschen.
Rev.: SG-20210914
Farbe
braun
weiß
blau
schwarz
FlexxPump 125 Zeit
QuickStart
