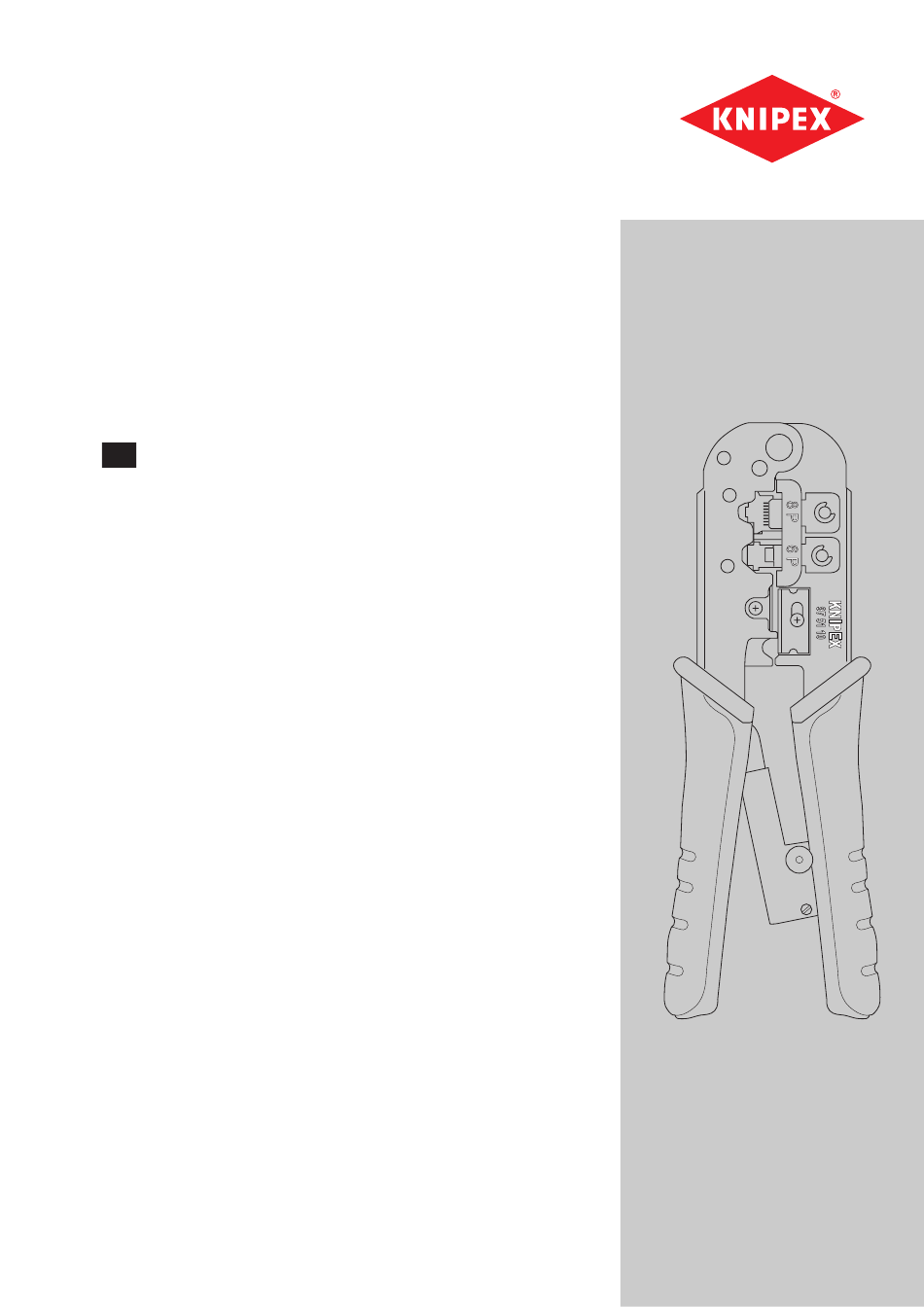

- Seite 1 KNIPEX Quality – Made in Germany Bedienungsanleitung 97 51 10 Crimpzange für Westernstecker zum Schneiden und Abmanteln von flachem, nicht abgeschirmtem Telefonkabel und Verpressen von 6- und 8-poligen Westernsteckern...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Allgemeines Hinweise zur Bedienungsanleitung Verwendete Symbole Urheberschutz Garantie und Gewährleistung Sicherheit Bestimmungsgemäße Verwendung Aufbau und Funktion Aufbau Funktion Bedienung Abschneiden, Abisolieren und Verpressen von 6-poligen Flachkabeln auf Westernstecker Typ RJ 11/12 Abschneiden, Abisolieren und Verpressen von 8-poligen Flachkabeln auf Westernstecker Typ RJ 45 Abisolieren und Verpressen von CAT-Kabeln auf Western- stecker Typ RJ 45 Wartung... -
Seite 3: Allgemeines
Eigentum der Firma KNIPEX. Der Nachdruck dieser Anleitung, auch auszugsweise, ist nur mit schriftlicher Ein willigung der KNIPEX Werk C. Gustav Putsch KG zugelassen. 1.4 Garantie und Gewährleistung Der Hersteller übernimmt die gesetzliche Gewährleistung gemäß den aktu- ellen Verkaufs- und Lieferbedingungen. -
Seite 4: Sicherheit
• Reparaturen oder Umbauten von hierzu nicht ermächtigten Personen vorgenommen werden. • Keine Original-Zubehöre und Ersatzteile von KNIPEX verwendet werden. • Defekte Bauteile nicht unverzüglich instandgesetzt werden, um den Schadensumfang gering zu halten und die Sicherheit des Werkzeuges nicht zu beeinträchtigen (Instandsetzungspflicht). -
Seite 5: Aufbau Und Funktion
AufbAu uNd fuNkTIoN Aufbau und Funktion 3.1 Aufbau K N IP E X RJ 45 RJ 11/13 Aufbau Crimpzange Crimpstelle für 8-polige Westernstecker (RJ 45 – 11,68 mm) Crimpstelle für 6-polige Westernstecker (RJ 11/12 – 9,65 mm) Kabelschneider und Abisoliersmesser für Flachkabel 6 und 12 mm Abisoliersmesser für CAT-Kabel Entriegelung der Zwangssperre Griffe... -
Seite 6: Bedienung
bEdIENuNg Bedienung 4.1 Abschneiden, Abisolieren und Verpressen von 6-poligen Flachkabeln auf Westernstecker Typ RJ 11/12 4.1.1 Abschneiden und Abisolieren von 6-adrigen Flachkabeln » Stecken Sie das Kabelende von der Rückseite in die Aufnahme. » Drücken Sie die Zange ganz zusammen, um das Kabel abzuschneiden. K N IP E X Abschneiden des Flachkabels »... -
Seite 7: Verpressen Von 6-Poligen Flachkabeln Auf Westernstecker
bEdIENuNg I P E Flachkabel zum Abisolieren herausziehen » Ziehen Sie das Kabel zum Abzuisolieren aus dem Werkzeug. 4.1.2 Verpressen von 6-poligen Flachkabeln auf Westernstecker Typ RJ 11/12 » Stecken Sie einen 6-poligen Westernstecker in die Crimpstelle. » Stecken Sie das Kabel bis zum Anschlag in den Stecker. »... -
Seite 8: Abschneiden, Abisolieren Und Verpressen Von 8-Poligen Flachkabeln Auf Westernstecker Typ Rj
bEdIENuNg 4.2 Abschneiden, Abisolieren und Verpressen von 8-poligen Flachkabeln auf Westernstecker Typ RJ 45 Verwenden Sie für dieses Werkzeug nur offene Stecker ohne Zugentlastung. "Pass through"-Stecker und geschlossene Stecker können mit dem Werk- zeug nicht vercrimpt werden. 4.2.1 Abschneiden und Abisolieren von 8-adrigen Flachkabeln 8-adrige Flachkabel können mit dem Werkzeug in einem Arbeitsschritt ab- geschnitten und abisoliert werden. -
Seite 9: Verpressen Von 8-Poligen Flachkabeln Auf Westernstecker
bEdIENuNg 4.2.2 Verpressen von 8-poligen Flachkabeln auf Westernstecker Typ RJ 45 » Stecken Sie einen 8-poligen Westernstecker in die Crimpstelle. » Stecken Sie das Kabel bis zum Anschlag in den Stecker. » Drücken Sie das Werkzeug vollständig zusammen. K N IP E X Westernsteckern verpressen Wichtiger Hinweis! Zur Sicherung der Crimpqualität ist die Zange mit eine... - Seite 10 bEdIENuNg » Drücken Sie das Werkzeug etwas zusammen und drehen Sie das Kabel, um die Isolierung einzuschneiden. » Lösen Sie die Zwangssperre durch Drehen des Entriegelungskonpfes (Release). » Ziehen Sie die Isolierung vom Kabelende ab. 4.3.2 Verpressen von CAT-Kabel auf Westernstecker Typ RJ 45 Bereiten Sie das Kabel entsprechend entsprechend der jeweiligen Anwen- dung vor.
-
Seite 11: Wartung
Klingen wechseln 3. Entsorgen Sie die verbrauchte Klinge fachgerecht. 4. Bauen Sie die neuen Klingen in ungekehrter Reihenfolge wieder ein. Technische Daten Technische Daten Einheit Artikelnummer – 97 51 10 Artikelnummer Ersatzmesser – 97 59 06 (4 Stück) Länge Gewicht Eigenschaften –... - Seite 12 KNIPEX-Werk C. Gustav Putsch KG 42337 Wuppertal Tel.: +49 202 – 47 94-0 Fax: +49 202 – 47 50 58 info@knipex.de www.knipex.de...
