3. Nel caso si utilizzino fogli legenda per i terminali dotati di tastierino, si
consiglia di applicare i fogli prima di installare il terminale stesso. Assicurarsi
di non piegare i fogli legenda durante l'installazione.
4. Inserire il terminale nell'apertura del pannello.

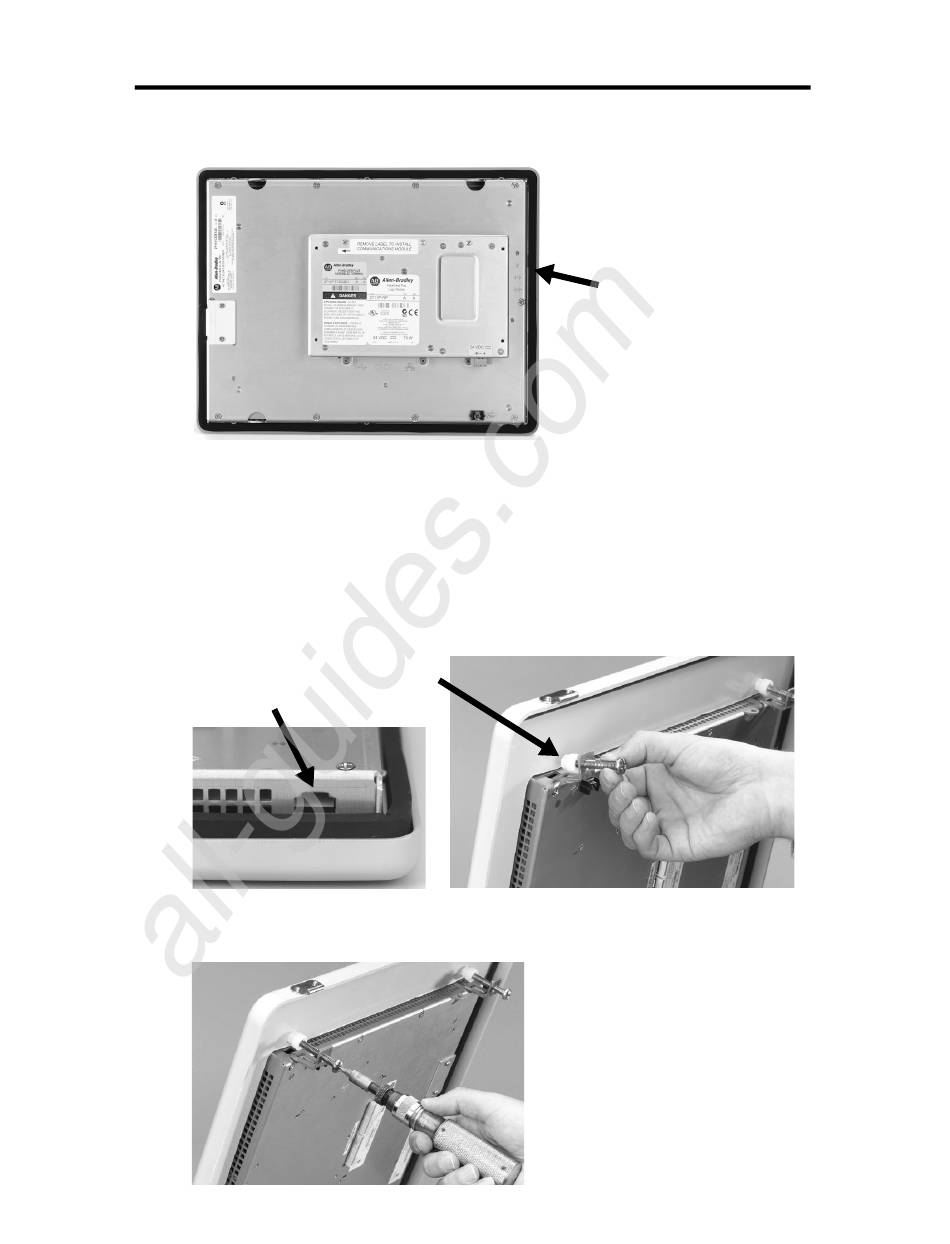

5. Installare le clip di montaggio. Le estremità delle clip vanno inserite nei fori
presenti sul terminale.
Clip di montaggio
Foro per clip di montaggio
6. Avvitare a mano le viti delle clip di montaggio fino a quando la guarnizione
risulta completamente aderente alla superficie di montaggio.
Terminali e Display PanelView Plus/VersaView CE
Guarnizione di tenuta
Publication 2711P-IN001B-MU-P
71
