40 Terminals und Anzeigemodule des Typs PanelView Plus/VersaView CE
Vorgehensweise zum Installieren eines Terminals in einem Schaltschrank:
1. Schneiden Sie mit Hilfe der mitgelieferten Ausschnittschablone eine Öffnung
in den Schaltschrank. Entfernen Sie scharfe Kanten oder Schnittgrate.

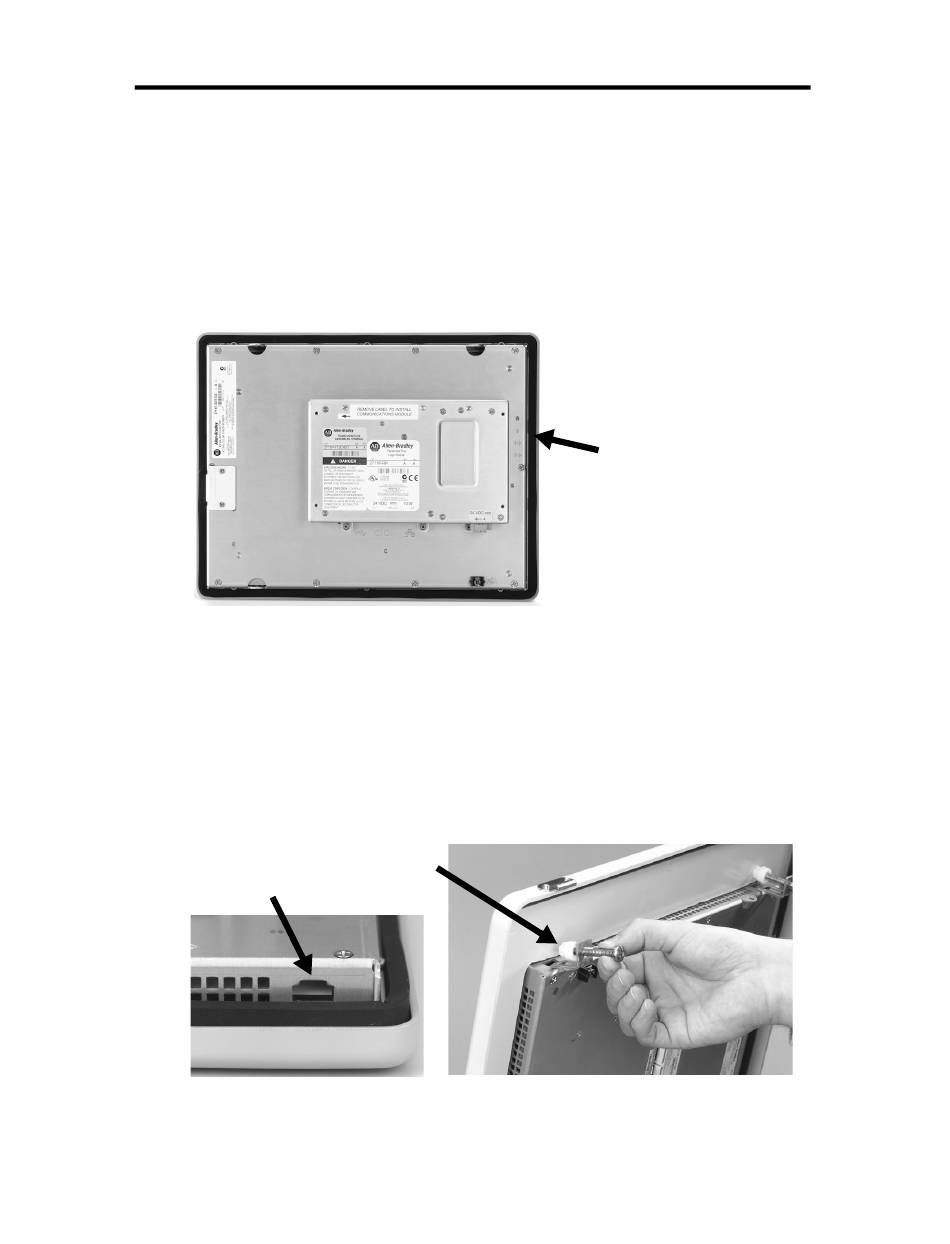

2. Vergewissern Sie sich, dass die Dichtung des Terminals ordnungsgemäß
eingesetzt ist (siehe Abbildung). Die Dichtung erfolgt durch Kompression.
Verwenden Sie keine zusätzlichen Dichtungsmittel.
3. Wenn Sie auf einem Tastatur-Terminal Klebestreifen mit der Tastenbelegung
verwenden wollen, ist zu empfehlen, diese Klebestreifen vor der Installation
des Terminals anzubringen. Achten Sie darauf, dass die Streifen bei der
Installation nicht beschädigt werden.
4. Setzen Sie das Terminal in den Schaltschrankausschnitt ein.
5. Bringen Sie die Montageklammern an. Die Enden der Klammern lassen sich
in die Schlitze am Terminal schieben.
Schlitz für Montageklammer
Publication 2711P-IN001B-MU-P
All manuals and user guides at all-guides.com
Montageklammer
Dichtung
