26 Terminaux et modules d'affichage PanelView Plus/VersaView CE

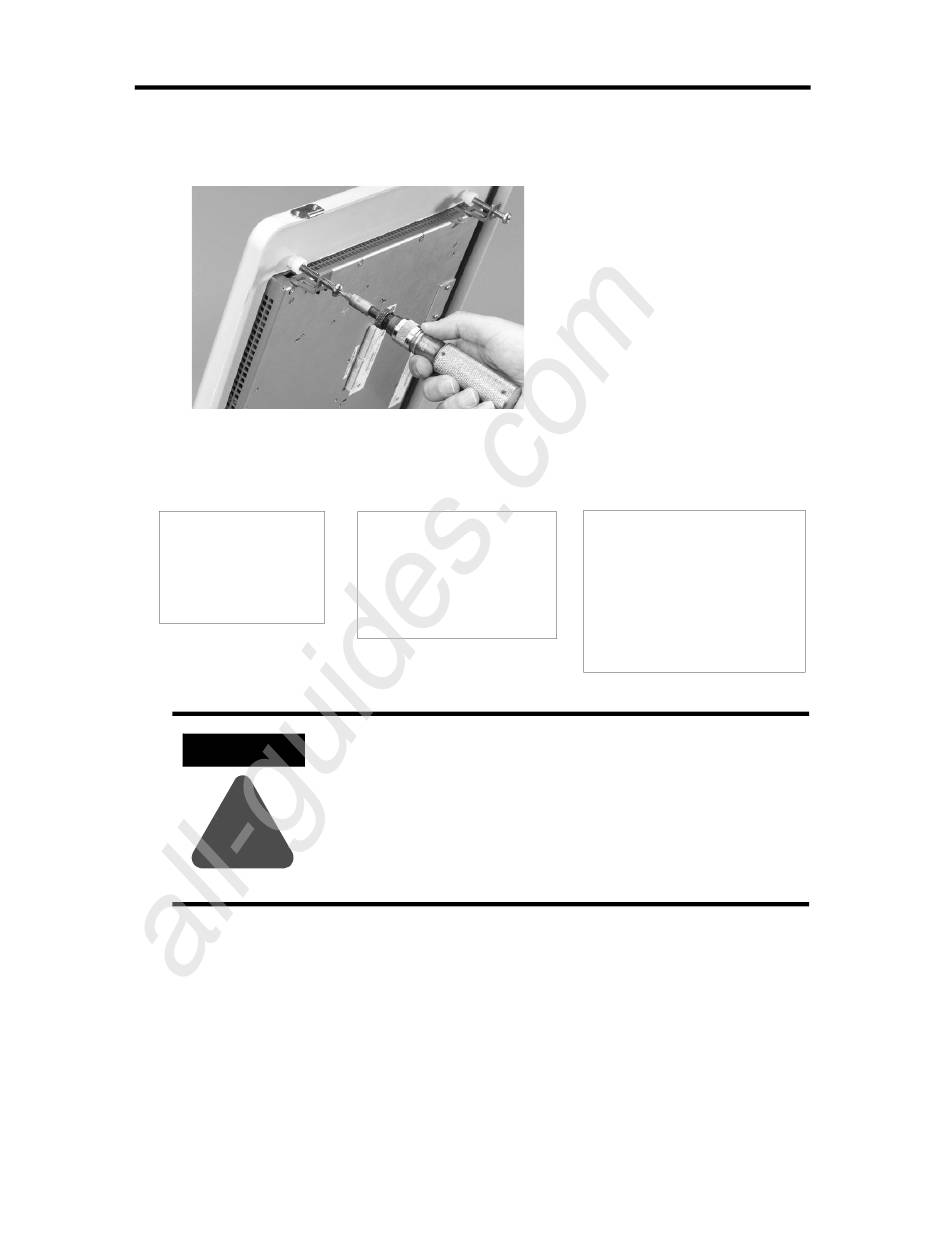

6. Serrez les vis des colliers de fixation à la main jusqu'à ce que le joint soit
comprimé uniformément contre la surface de montage.
7. Serrez les vis des colliers de fixation l'un après l'autre avec un couple de
serrage de 0,90 à 1,1 Nm. Veillez à ne pas trop les serrer. L'ordre de serrage
recommandé est indiqué ci-dessous.
1 4
Terminal à 4 colliers
3
2
ATTENTION
!
Publication 2711P-IN001B-MU-P
All manuals and user guides at all-guides.com
1 5
Terminal à 6 colliers
4 2
Serrez les vis des colliers de fixation avec un couple de
serrage de 0,90 à 1,1 Nm pour assurer une bonne étanchéité
et éviter d'endommager le terminal. Allen-Bradley ne saurait
être tenu pour responsable des dégâts causés par une
infiltration d'eau ou de produit chimique dans le terminal
ou dans tout autre équipement présent dans l'armoire, suite
à une installation incorrecte.
3 1 6
3
Terminal à 8 colliers
7
6
5 2
8
4
