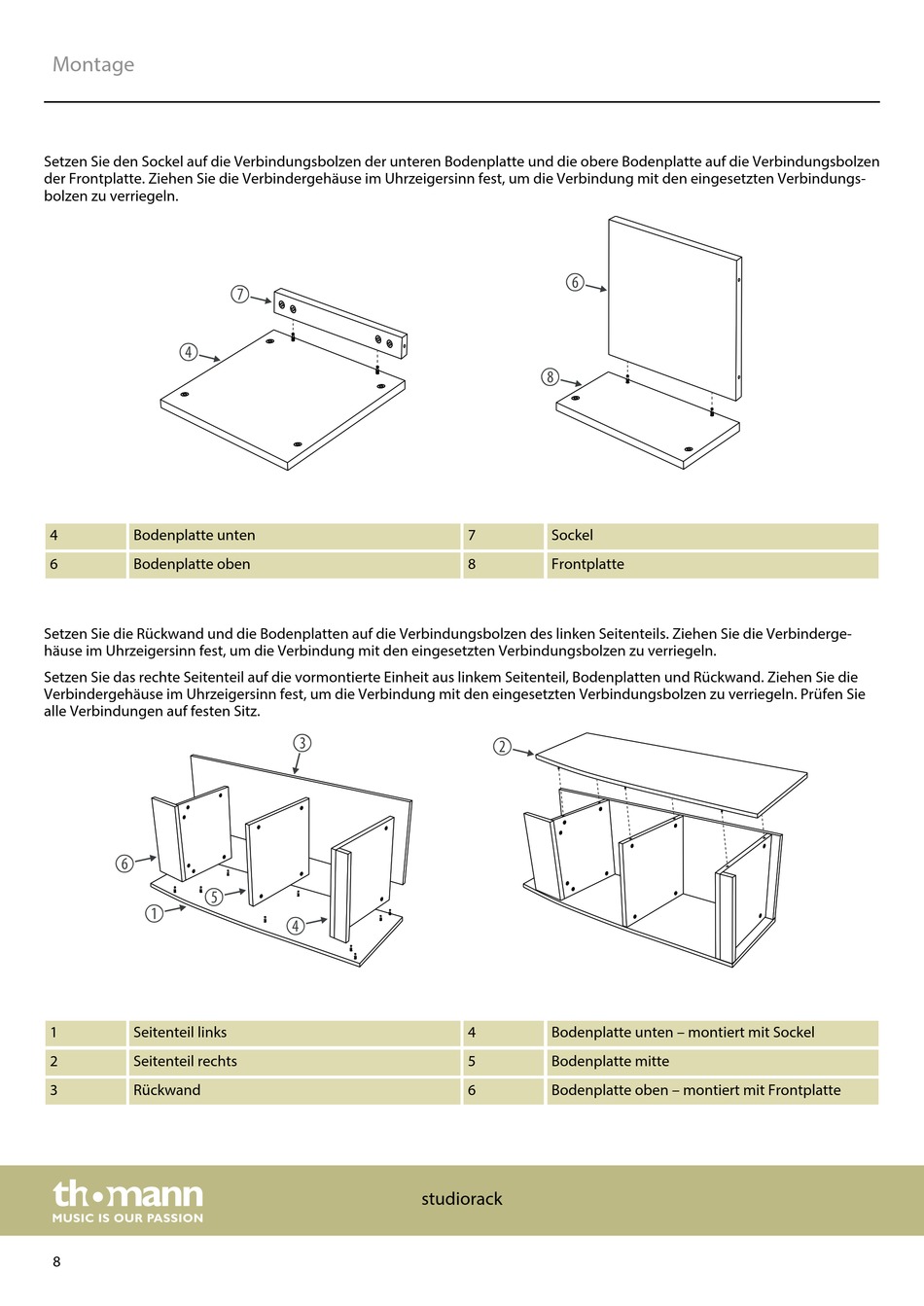

Montage
Setzen Sie den Sockel auf die Verbindungsbolzen der unteren Bodenplatte und die obere Bodenplatte auf die Verbindungsbolzen
der Frontplatte. Ziehen Sie die Verbindergehäuse im Uhrzeigersinn fest, um die Verbindung mit den eingesetzten Verbindungs‐
bolzen zu verriegeln.
%
4
Bodenplatte unten
6
Bodenplatte oben
Setzen Sie die Rückwand und die Bodenplatten auf die Verbindungsbolzen des linken Seitenteils. Ziehen Sie die Verbinderge‐
häuse im Uhrzeigersinn fest, um die Verbindung mit den eingesetzten Verbindungsbolzen zu verriegeln.
Setzen Sie das rechte Seitenteil auf die vormontierte Einheit aus linkem Seitenteil, Bodenplatten und Rückwand. Ziehen Sie die
Verbindergehäuse im Uhrzeigersinn fest, um die Verbindung mit den eingesetzten Verbindungsbolzen zu verriegeln. Prüfen Sie
alle Verbindungen auf festen Sitz.
'
&
ö
1
Seitenteil links
2
Seitenteil rechts
3
Rückwand
8
(
$
%
'
)
7
Sockel
8
Frontplatte
#
4
Bodenplatte unten – montiert mit Sockel
5
Bodenplatte mitte
6
Bodenplatte oben – montiert mit Frontplatte
studiorack
