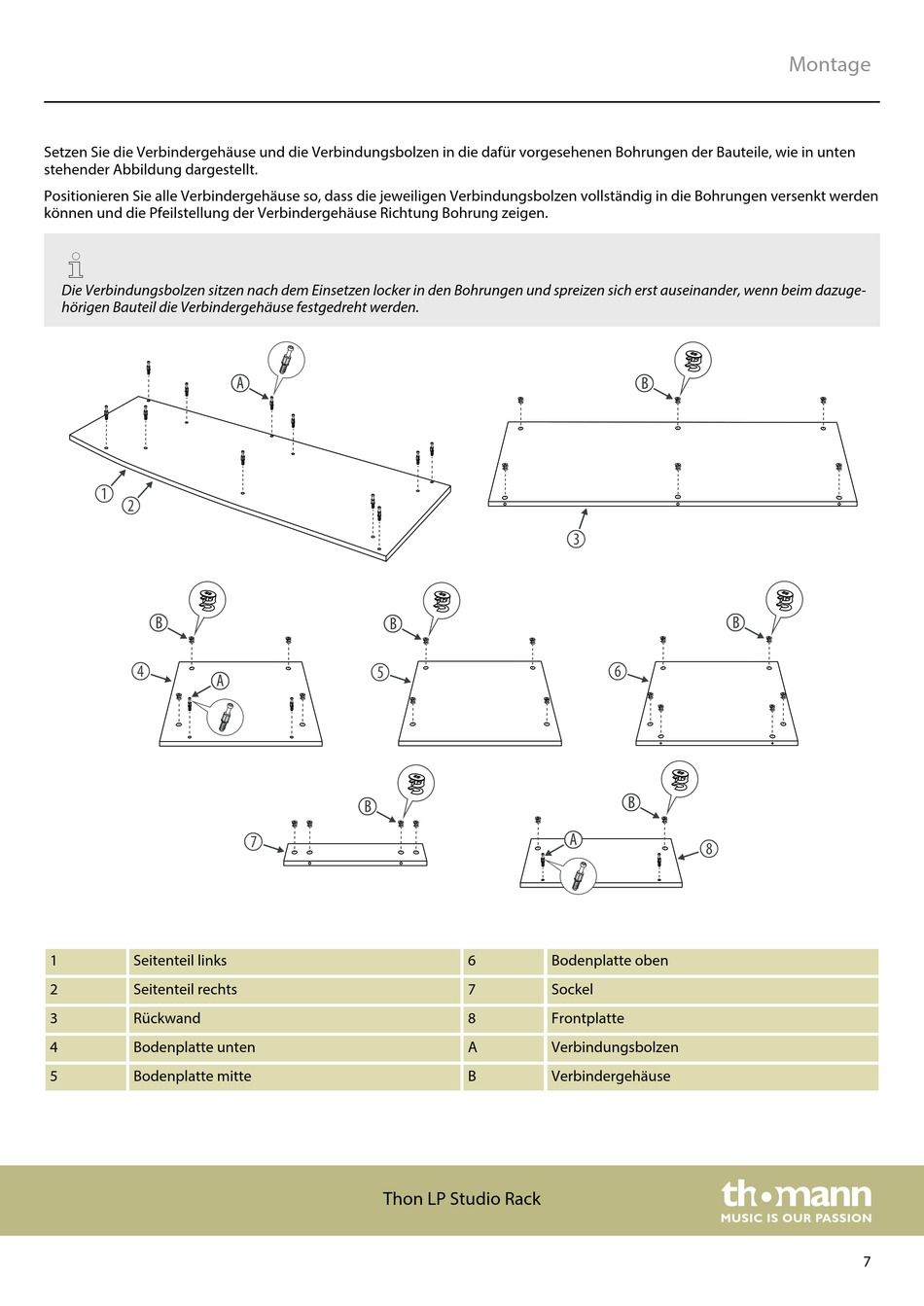

Setzen Sie die Verbindergehäuse und die Verbindungsbolzen in die dafür vorgesehenen Bohrungen der Bauteile, wie in unten
stehender Abbildung dargestellt.
Positionieren Sie alle Verbindergehäuse so, dass die jeweiligen Verbindungsbolzen vollständig in die Bohrungen versenkt werden
können und die Pfeilstellung der Verbindergehäuse Richtung Bohrung zeigen.
Die Verbindungsbolzen sitzen nach dem Einsetzen locker in den Bohrungen und spreizen sich erst auseinander, wenn beim dazuge‐
hörigen Bauteil die Verbindergehäuse festgedreht werden.
ö
#
%
1
Seitenteil links
2
Seitenteil rechts
3
Rückwand
4
Bodenplatte unten
5
Bodenplatte mitte
&
(
Thon LP Studio Rack
$
'
6
Bodenplatte oben
7
Sockel
8
Frontplatte
A
Verbindungsbolzen
B
Verbindergehäuse
Montage
)
7
