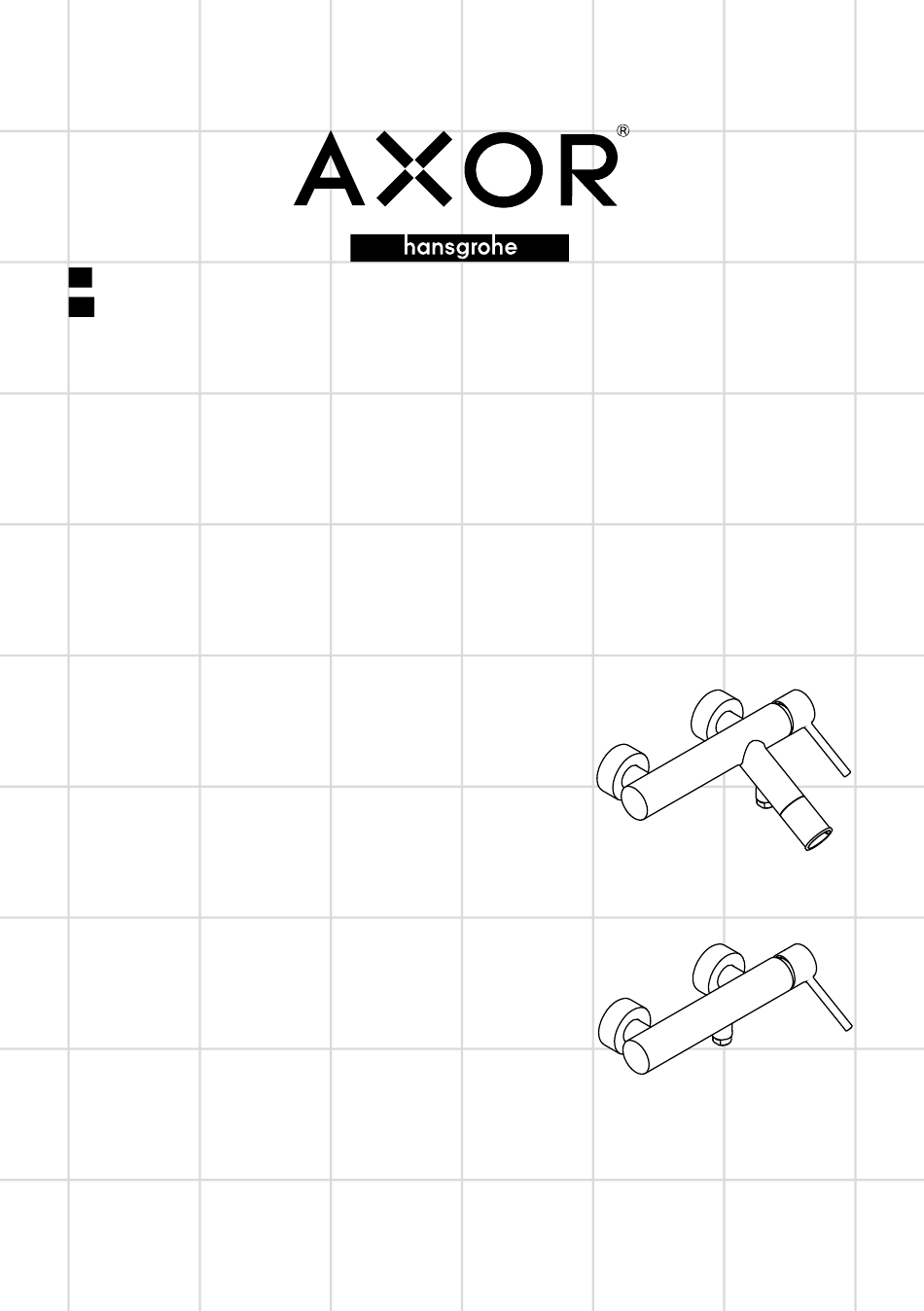

- Seite 1 All manuals and user guides at all-guides.com DE Gebrauchsanleitung / Montageanleitung EN Instructions for use / assembly instructions Starck 10411009 Starck 10611009...
- Seite 2 ist eine Warmwassersperre nicht notwendig. reinigungszwecken eingesetzt werden. Große Druckunterschiede zwischen den Kalt- und Wartung (siehe Seite 12) Warmwasseranschlüssen müssen ausgeglichen werden. Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig in Übereinstimmung mit Montagehinweise nationalen oder regionalen Bestimmungen • Die Armatur muss nach den gültigen Normen montiert, (DIN 1988 einmal jährlich) auf ihre Funktion gespült und geprüft werden. geprüft werden. • Hansgrohe Armaturen können in Verbindung mit Kein essigsäurehaltiges Silikon verwenden! hydraulisch und thermisch gesteuerten Durchlauf- erhitzern eingesetzt werden wenn der Fließdruck mindestens 0,15 MPa beträgt. Maße (siehe Seite 9) Technische Daten Betriebsdruck: max. 1 MPa Durchflussdiagramm Empfohlener Betriebsdruck: 0,1 – 0,5 MPa (siehe Seite 9) Prüfdruck: 1,6 MPa Wanne (1 MPa = 10 bar = 147 PSI) ...
- Seite 3 All manuals and user guides at all-guides.com Deutsch Störung Ursache Abhilfe Wenig Wasser - Siebdichtung der Brause - Siebdichtung zwischen Brause und verschmutzt Schlauch reinigen - Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen Armatur tropft Kartusche defekt - Kartusche austauschen Zu niedere Warmwassertemperatur - Warmwasserbegrenzung falsch - Warmwasserbegrenzung einstellen eingestellt Durchlauferhitzer schaltet nicht ein - Drossel in der Handbrause nicht - Drossel aus der Handbrause ausgebaut entfernen - Schmutzfangsiebe verschmutzt - Schmutzfangsiebe reinigen / austauschen - Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen...
-
Seite 4: Safety Notes
is necessary when using a continuous flow hygienic and body cleansing purposes. water heater. The hot and cold supplies must be of equal pressu- res. Maintenance (see page 12) Installation Instructions The non return valves must be checked • The fitting must be installed, flushed and tested after regularly according to DIN EN 1717 in the valid norms. accordance with national or regional regulations (at least once a year). • Hansgrohe mixers can be used together with hydrau- lically and thermically controlled continuous flow heaters if the flow pressure is at least 0,15 MPa. Do not use silicone containing acetic acid! Technical Data Operating pressure: max. 1 MPa Dimensions (see page 9) Recommended operating pressure: 0,1 – 0,5 MPa Test pressure: 1,6 MPa (1 MPa = 10 bar = 147 PSI) Flow diagram Hot water temperature: max. 80°C (see page 9) Recommended hot water temp.: 65°C... - Seite 5 All manuals and user guides at all-guides.com English Fault Cause Remedy Insufficient water - Shower filter seal dirty - Clean filter seal between shower and hose - Non return valve hasn't moved - Exchange non return valves back Mixer stiff - Cartridge defective, calcified - Exchange cartridge Mixer dripping Cartridge defective - Exchange cartridge Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter Instantaneous heater didn’t work - Flow limiter in handshower isn’t - Remove flow limiter removed - Filters are dirty - Clean the filter / exchange filter - Non return valve hasn't moved - Exchange non return valves back...
- Seite 6 All manuals and user guides at all-guides.com...
- Seite 7 All manuals and user guides at all-guides.com...
- Seite 8 All manuals and user guides at all-guides.com 0,3 MPa 60 °C 10 °C SW mm SW mm...
- Seite 9 All manuals and user guides at all-guides.com Starck 10411XXX Starck 10611XXX Starck Starck 10411009 10611009...
- Seite 10 All manuals and user guides at all-guides.com öffnen / open schließen / close...
- Seite 11 All manuals and user guides at all-guides.com 96762000 10093000 29x2 96742000 12x2 96429000 96763000 97507000 98154000 97209000 33x2 92730000 98127000 11x2 98139000 11x2 98128000 13x2 96297000 98133000 95527000 16x2 95332000 24x2 96296000 96294000...
- Seite 12 All manuals and user guides at all-guides.com Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
