Befestigung an der Wand:
1)
Schieben Sie die schwarzen Abstandshalter in die offenen Enden des
Fersenanschlages. Das Abstandsstück muss auf der Seite mit den Bohrlöchern
fixiert werden.
2)
Schieben Sie den Hackenanschlag über das untere Ende des Messstabes.
Befestigen Sie Ihn mit den 2 beigefügten kleinen Schrauben.
3)
Bitte wählen Sie eine ebene und gleichmäßige Fläche an der Wand aus.
4)
Schieben Sie den Messstab vollständig raus.
5)
Positionieren Sie den Messstab mit einer Wasserwaage vertikal an der Wand. Der
Hackenanschlag liegt auf dem Boden auf.
6)
Markieren Sie jetzt die hinter dem Messstab liegende Wand mit einem langen,
dünnen Gegenstand durch die obere Bohrung des Messstabes (bei ca. 122 cm auf
der Skala). Benutzen Sie eine Wasserwaage.
7)
Bohren Sie mit einem Bohrer passender Größe.
8)
Stecken Sie die beiden Dübel in die gebohrten Löcher.
9)
Schieben Sie die Schrauben durch die beiden dafür vorgesehenen Löcher in dem
Messstab und benutzen Sie die Schwarzen Abstandshalter um einen gleichmäßigen
Abstand zur Wand zu erhalten.
10) Damit der Fersenanschlag nicht bei den Messungen beschädigt wird muss er durch
die schwarzen Abstandshalter gegen die Wand abgestützt werden.
Sicherheitshinweise:
Folgen Sie den Hinweisen der Bedienungsanleitung.
Nach dem Messvorgang klappen Sie die Messzunge bitte immer nach unten, um einer
eventuellen Verletzungsgefahr vorzubeugen.
Bedienung
1)
Bringen Sie die Messzunge in eine horizontale Position.
2)
Schieben Sie die Messzunge nach oben bis über die Länge der zu messenden
Person.
3)
Stellen Sie die zu messende Peron unter die Messzunge.
4)
Schieben Sie die Messzunge nach unten bis über den Kopf der Person.
5)
Entnehmen Sie das Ergebnis dem Auslesepunkt.
MZ10023-3-210420-Rev002-UM-de-e-fr-nl

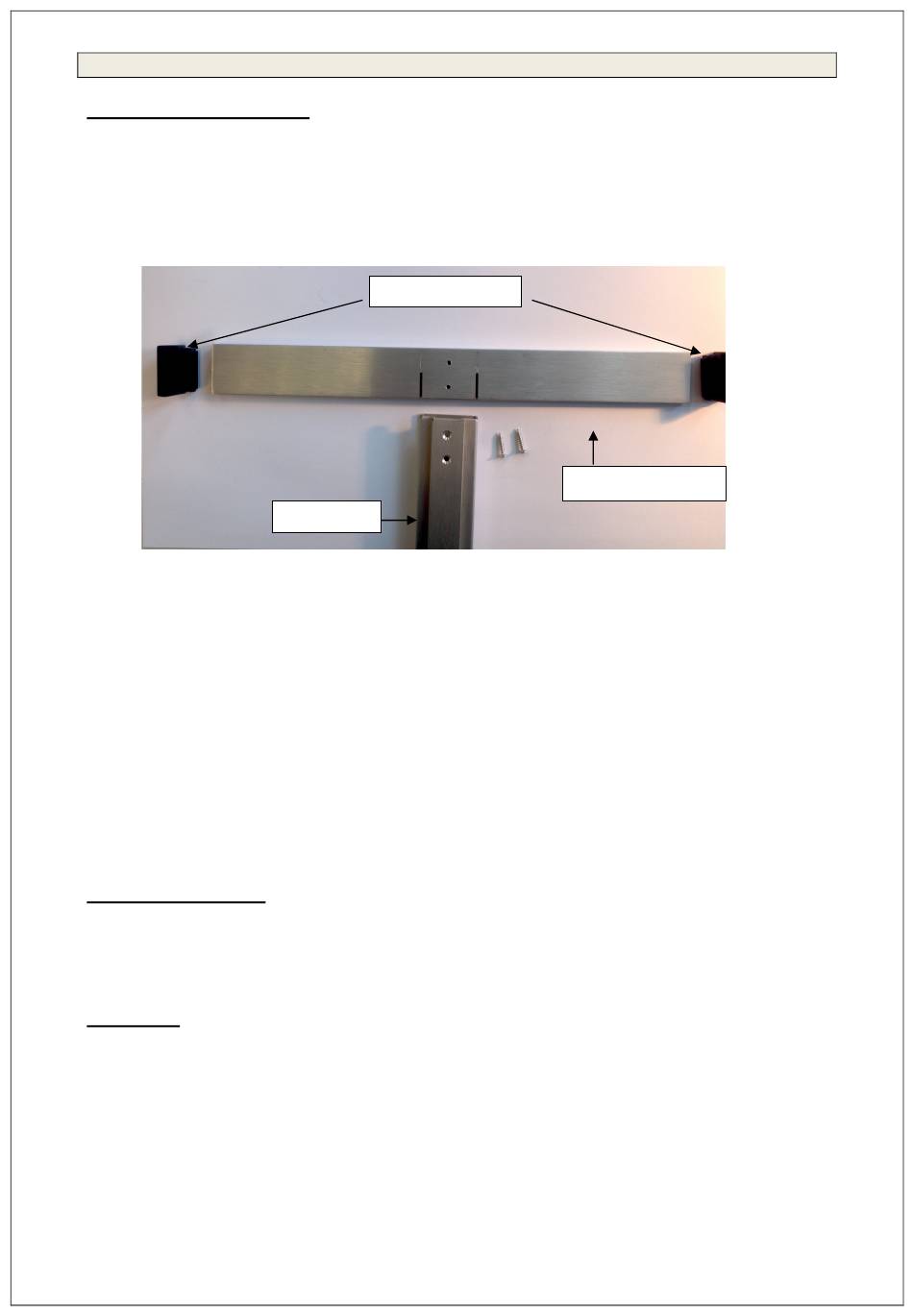

Montageanleitung:
Abstandshalter
Messstab
Fersenanschlag
3
