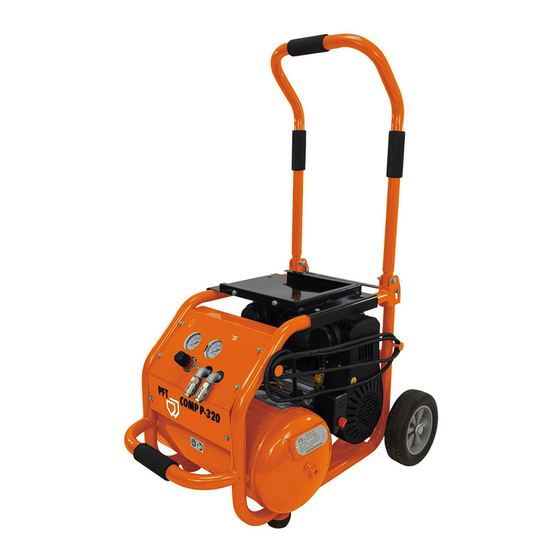

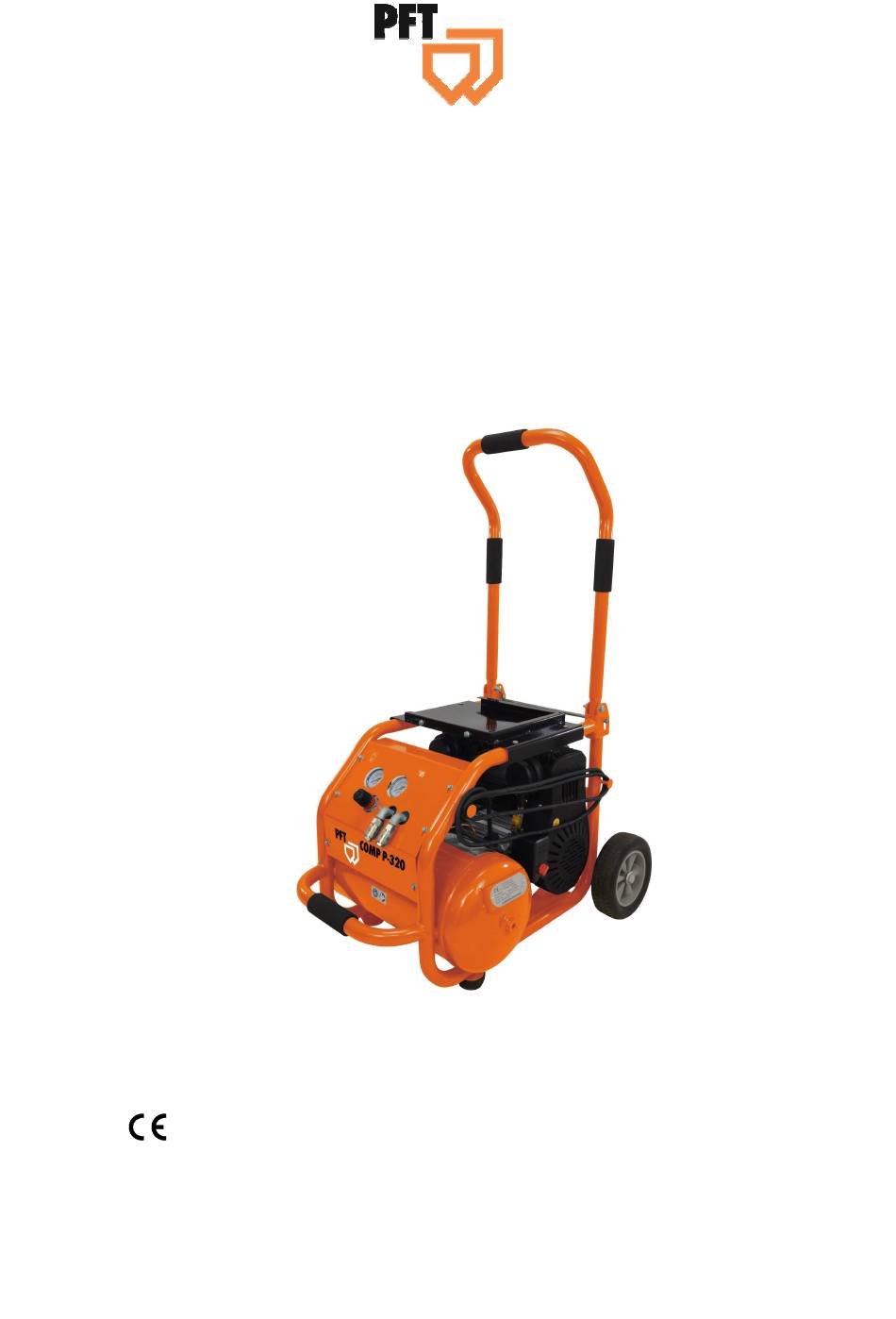

- Seite 1 Inhaltsverzeichnis 2021-10-22 Betriebsanleitung Luftkompressor COMP P-320 Sicherheit - Übersicht - Bedienung - Ersatzteillisten Artikelnummer der Betriebsanleitung: 00750627 Artikelnummer Luftkompressor COMP P-320: 00746490 Vor Beginn aller Arbeiten Betriebsanleitung lesen!
- Seite 2 © Knauf PFT GmbH & Co.KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Tel.: +49 9323 31-760 Fax: +49 9323 31-770 Technische Hotline +49 9323 31-1818 info@pft.net Internet: www.pft.net 2021-10-22...
-
Seite 3: Inhaltsverzeichnis
12 Vorbereitung Luftkompressor ....29 Persönliche Schutzausrüstung ..11 12.1 Motorschutzschalter ......30 Besondere Gefahren ......12 12.2 COMP P-320 Aufstellen ..... 30 12.3 COMP P-320 Einschalten ....31 Allgemeine Sicherheitshinweise ....15 12.4 COMP P-320 Arbeitsdruck einstellen 32 Überprüfung der Betriebssicherheit ... 16 12.5 Druckschalter ........ - Seite 4 Sicherheit - Übersicht - Bedienung - Ersatzteillisten Inhaltsverzeichnis 14.1 Sicherheit ........... 38 15.2 Ersatzteilliste Luftkompressor COMP P-320 ........41 14.2 Demontage ........39 14.3 Entsorgung ......... 39 16 EG Konformitätserklärung ......42 15 Ersatzteilzeichnung, Ersatzteilliste ..40 17 Index............43 15.1 Ersatzteilzeichnung Luftkompressor...
-
Seite 5: Allgemeines
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Allgemeines 1 Allgemeines 1.1 Informationen zur Betriebsanleitung Diese Betriebsanleitung gibt wichtige Hinweise zum Umgang mit dem Gerät. Voraussetzung für sicheres Arbeiten ist die Einhaltung aller angegebenen Sicherheitshinweise Handlungsanweisungen. Darüber hinaus sind die für den Einsatzbereich des Gerätes geltenden örtlichen Unfallverhütungsvorschriften und allgemeinen Sicherheitsbestimmungen einzuhalten. -
Seite 6: Symbol Warnung
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Symbolerklärung 2.2 Symbol WARNUNG WARNUNG! … weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führen kann, wenn nicht gemieden wird. 2.3 Symbol VORSICHT VORSICHT! … weist auf eine möglicherweise gefährliche Situation hin, die zu geringfügigen oder leichten Verletzungen führen... -
Seite 7: Haftungsbeschränkung
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Symbolerklärung 2.4 Haftungsbeschränkung Alle Angaben und Hinweise in dieser Anleitung wurden unter Berücksichtigung der geltenden Normen und Vorschriften, dem Stand der Technik sowie unserer langjährigen Erkenntnisse und Erfahrungen zusammengestellt. Der Hersteller übernimmt keine Haftung für Schäden aufgrund: ... -
Seite 8: Ersatzteile
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Sicherheit 2.6 Ersatzteile WARNUNG! Verletzungsgefahr durch falsche Ersatzteile! Falsche oder fehlerhafte Ersatzteile können zu Beschädigungen, Fehlfunktionen oder Totalausfall führen sowie die Sicherheit beeinträchtigen. Deshalb: Originalersatzteile Herstellers verwenden. Ersatzteile über Vertragshändler beziehen. 2.7 Kundendienst Für technische Auskünfte steht unsere Kundenhotline zur Verfügung. - Seite 9 Sicherheit - Übersicht - Bedienung - Ersatzteillisten Sicherheit Der Betreiber muss während der gesamten Einsatzzeit des Gerätes prüfen, ob die von ihm erstellten Betriebsanweisungen dem aktuellen Stand der Regelwerke entsprechen und diese falls erforderlich anpassen. Der Betreiber muss die Zuständigkeiten für Installation, ...
-
Seite 10: Bedienpersonal
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Sicherheit 3.2 Bedienpersonal 3.2.1 Anforderungen WARNUNG! Verletzungsgefahr bei unzureichender Qualifikation! Unzureichend qualifizierte Personen können die Risiken beim Umgang mit dem Kompressor nicht einschätzen und setzen sich und andere der Gefahr schwerer oder tödlicher Verletzungen aus. Deshalb: ... -
Seite 11: Unbefugte
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Sicherheit 3.3 Unbefugte WARNUNG! Gefahr für Unbefugte! Unbefugte Personen, die die hier beschriebenen Anforderungen nicht erfüllen, kennen die Gefahren im Arbeitsbereich nicht. Deshalb: Unbefugte Personen vom Arbeitsbereich fernhalten. Im Zweifel Personen ansprechen und sie aus dem Arbeitsbereich weisen. -
Seite 12: Besondere Gefahren
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Sicherheit Gehörschutz zum Schutz vor Gehörschäden. Schutzhelm zum Schutz vor herabfallenden und umherfliegenden Teilen und Materialien. Schutzhandschuhe zum Schutz der Hände vor Reibung, Abschürfungen, Einstichen oder tieferen Verletzungen sowie vor Berührung mit heißen Oberflächen. - Seite 13 Sicherheit - Übersicht - Bedienung - Ersatzteillisten Sicherheit Elektrischer Strom GEFAHR! Lebensgefahr durch elektrischen Strom! Bei Berührung mit spannungsführenden Teilen besteht unmittelbare Lebensgefahr. Beschädigung der Isolation oder einzelner Bauteile kann lebens- gefährlich sein. Deshalb: Bei Beschädigungen der Isolation Spannungs- versorgung sofort abschalten und Reparatur veranlassen.
- Seite 14 Sicherheit - Übersicht - Bedienung - Ersatzteillisten Sicherheit Bewegte Bauteile WARNUNG! Verletzungsgefahr durch bewegte Bauteile! Rotierende und/oder linear bewegte Bauteile können schwere Verletzungen verursachen. Deshalb: Während des Betriebs nicht in bewegte Bauteile eingreifen oder bewegten Bauteilen hantieren. Abdeckungen im Betrieb nicht öffnen. ...
-
Seite 15: Allgemeine Sicherheitshinweise
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Allgemeine Sicherheitshinweise 4 Allgemeine Sicherheitshinweise Richtlinien Unfallverhütungsvorschriften Berufsgenossenschaft für den Umgang mit Kompressoren und Druckluftwerkzeugen beachten. Nie unter Einfluss von konzentrations- störenden Krankheiten, Übermüdung, Drogen, Alkohol oder Medikamenten arbeiten. Der Kompressor und / oder der Motor werden während des Betriebs heiß. -
Seite 16: Überprüfung Der Betriebssicherheit
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Allgemeine Sicherheitshinweise VORSICHT! Verletzungsgefahr: Niemals Druckluft auf Menschen oder Tiere richten. Beim Lösen der Schnellkupplung das Ende der Druckluftleitung festhalten, um ein Wegschlagen durch den Überdruck zu vermeiden. Vor dem Beginn von Wartungsarbeiten den Kompressor abkühlen lassen. -
Seite 17: Bestimmungen Druckluftbehälter In Deutschland
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Allgemeine Sicherheitshinweise 4.2 Bestimmungen Druckluftbehälter in Deutschland Prüffristen: Die aufgelisteten Prüffristen sind Maximalwerte. Diese sollten durch die Gefährdungsbeurteilung/ Sicherheitstechnische Bewertung des Betreibers überprüft werden. Hierbei ist keine Überziehungsfrist zugelassen. Lediglich kann die Frist verkürzt werden. Abhängig von den Prüffristen ist das Druckliterprodukt. -
Seite 18: Sicherheitskennzeichnungen Am Kompressor
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Sicherheitsvorrichtungen 4.3 Sicherheitskennzeichnungen am Kompressor HINWEIS! Beschädigte oder fehlende Sicherheitssymbole am Kompressor können Fehlhandlungen Sachschäden führen. Maschine angebrachten Sicherheitssymbole dürfen nicht entfernt werden. HINWEIS! Den Anweisungen der Sicherheitskennzeichnung am Kompressor ist unter allen Umständen Folge zu leisten. -
Seite 19: Sicherheitsventil
Der Kompressor ist mit einem Motorschutz ausgestattet, der den Kompressor bei Überlastung automatisch abstellt. Nach einer ausreichenden Abkühlungsphase und nach Beseitigung der Ursache für die Überlastung muss der Motorschutzschalter gedrückt und der Kompressor wieder gestartet werden. 6 Bestimmungsgemäße Verwendung 6.1 Luftkompressor COMP P-320 Gerät ausschließlich für hier beschriebenen bestimmungsgemäßen Verwendungszweck konzipiert und konstruiert. -
Seite 20: Vorhersehbarer Fehlgebrauch
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Bestimmungsgemäße Verwendung Ansprüche jeglicher wegen Schäden nicht bestimmungsgemäßer Verwendung sind ausgeschlossen. Für alle Schäden bei nicht bestimmungsgemäßer Verwendung haftet allein der Betreiber. Beim Luftkompressor COMP P-320 handelt sich Kolbenverdichter mit angeschlossenem Druckluft-Speichertank, der durch einen Elektromotor angetrieben wird. -
Seite 21: Restrisiken
Gefährdung durch elektrischen Strom bei Verwendung nicht ordnungsgemäßer Anschlussleitungen oder Netzstecker. Verletzungsgefahr und Sachschäden durch wegfliegende Teile oder abbrechende Werkzeugaufsätze. 7 Technische Daten Luftkompressor 7.1 Allgemeine Angaben COMP P-320 PFT Luftkompressor COMP P-320 00746490 7.2 Leistungswerte Angabe Wert Einheit Anschlussspannung... -
Seite 22: Abmessung Und Gewicht
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Technische Daten Luftkompressor 7.3 Abmessung und Gewicht Angabe Wert Einheit Gewicht ca. 54 kg Länge ca. 800 mm Breite / Tiefe ca. 585 mm Höhe ca. 535 mm 7.4 Betriebsbedingungen Umgebung Angabe Wert Einheit Temperaturbereich +5°... -
Seite 23: Transport, Lagerung Und Verpackung
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Transport, Lagerung und Verpackung 8 Transport, Lagerung und Verpackung 8.1 Sicherheitshinweis für den Transport Unsachgemäßer Transport VORSICHT! Beschädigungen durch unsachgemäßen Transport! unsachgemäßem Transport können Sachschäden in erheblicher Höhe entstehen. Deshalb: Verletzungsgefahr durch Umfallen Herunterfallen von Geräten vom Gabelstapler, Hubwagen oder Transportfahrzeug. -
Seite 24: Transportinspektion
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Transport, Lagerung und Verpackung Zum leichteren Transport mit dem PKW kann der Tragegriff umgeklappt werden. Abb. 1: Transport ACHTUNG! Der Kompressor darf nur mit ausgeschaltetem Motor und vom Stromnetz getrennt transportiert werden. Der Behälter darf beim Transport nicht unter Druck stehen. -
Seite 25: Verpackung
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Transport, Lagerung und Verpackung 8.4 Verpackung Umgang mit Verpackungsmaterialien Wenn keine Rücknahmevereinbarung für die Verpackung getroffen wurde, Materialien nach Art und Größe trennen und der weiteren Nutzung oder Wiederverwertung zuführen. VORSICHT! Umweltschäden durch falsche Entsorgung! Verpackungsmaterialien sind wertvolle Rohstoffe und können in vielen Fällen weiter genutzt oder sinnvoll aufbereitet und wiederverwertet werden. -
Seite 26: Gerätebeschreibung Comp P-320
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Gerätebeschreibung COMP P-320 9 Gerätebeschreibung COMP P-320 Abb. 2: Gerätebeschreibung 1. Tragegriff 6. Ablassventil (Entwässerung) 2. Druckschalter mit EIN- / Ausschalter 7. Druckluftanschluss für Entnahmedruck 3. Rad 8. Druckregler für Entnahmedruck 4. Druckbehälter 9. -
Seite 27: Sicherheit
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Sicherheit 10 Sicherheit 10.1 Sicherheit Grundlegendes Persönliche Schutzausrüstung Folgende Schutzausrüstung bei allen Arbeiten zur Bedienung tragen: Arbeitsschutzkleidung Schutzbrille Schutzhandschuhe Sicherheitsschuhe Gehörschutz HINWEIS! Auf weitere Schutzausrüstung, die bei bestimmten Arbeiten zu tragen ist, wird in den Warnhinweisen dieses Kapitels gesondert hingewiesen. -
Seite 28: Stillsetzen Im Notfall
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Stillsetzen im Notfall 11 Stillsetzen im Notfall Stillsetzen im Notfall In Gefahrensituationen müssen Maschinenbewegungen möglichst schnell gestoppt und die Energiezufuhr abgeschaltet werden. Im Gefahrenfall wie folgt vorgehen: 1. Sofort den EIN- Ausschalter (1) ausschalten. 2. -
Seite 29: Vorbereitung Luftkompressor
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Vorbereitung Luftkompressor 12 Vorbereitung Luftkompressor WARNUNG! Es besteht für den Bediener und weitere Personen Verletzungsgefahr, wenn sich diese nicht an folgende Regeln halten. Deshalb: Kompressor darf einer eingewiesenen und erfahrenen Person bedient werden. -
Seite 30: Motorschutzschalter
Einschalten die Ursache für die Überlastung beseitigen. Sollte der Kompressor nicht starten, wenden Sie sich an einen autorisierten Kundendienst. Abb. 5: Motorschutzschalter 12.2 COMP P-320 Aufstellen Den Arbeitsraum um den Kompressor so gestalten, dass er den örtlichen Sicherheits-Vorschriften entspricht. Der Arbeitsraum für Bedienung,... -
Seite 31: Comp P-320 Einschalten
Den Kompressor nur auf festen und ebenen Untergrund aufstellen. Sollte es sich nicht vermeiden lassen, darf ein eventuelles Gefälle 15° nicht überschritten werden. 12.3 COMP P-320 Einschalten Die Netzspannung prüfen, ob sie die Spannungsangaben entspricht, die auf dem Typenschild vermerkt ist. -
Seite 32: Comp P-320 Arbeitsdruck Einstellen
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Vorbereitung Luftkompressor 12.4 COMP P-320 Arbeitsdruck einstellen ACHTUNG! Höchstdruck angeschlossenen Werkzeuges darf nicht überschritten werden. Die Arbeitsdruckeinstellung muss bei angeschlossenem und laufendem Werkzeug erfolgen um den tatsächlich benötigen Arbeitsdruck einzustellen zu können. Der Arbeitsdruck wird mit dem Druckregler (1) eingestellt und am Manometer abgelesen. -
Seite 33: Wartung, Pflege, Instandsetzung Und Reparatur
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Wartung, Pflege, Instandsetzung und Reparatur 13 Wartung, Pflege, Instandsetzung und Reparatur 13.1 Wartung und Pflege GEFAHR! Alle Arbeiten an elektrischen und pneumatischen Systemen dürfen nur von Fachpersonal ausgeführt werden, das dazu ausgebildet und mit den damit verbundenen Gefahren vertraut ist. -
Seite 34: Tägliche Checkliste
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Wartung, Pflege, Instandsetzung und Reparatur ACHTUNG! Nach Pflege-, Wartungs- und Reparaturarbeiten prüfen, alle Verkleidungen Schutzeinrichtungen wieder ordnungsgemäß am Kompressor montiert sind und sich kein Werkzeug mehr im Inneren oder im Arbeitsbereich des Kompressors befindet. beschädigten Schutzvorrichtungen Fachhändler... -
Seite 35: Monatliche Checkliste
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Wartung, Pflege, Instandsetzung und Reparatur 13.4 Monatliche Checkliste Den Kompressor auf mögliche Luftlecks prüfen. 13.5 Vierteljährliche oder alle 300 Stunden Checkliste Den Kompressor auf Korrosion oder andere Schäden prüfen. Luftfilter ersetzen. 13.6 Funktionsprüfung des Sicherheitsventils 13.6.1 Version A (Sicherheitsventil mit Ring) Das Sicherheitsventil muss regelmäßig betätigt werden, um... -
Seite 36: Kondenswasser Ablassen
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Wartung, Pflege, Instandsetzung und Reparatur 13.8 Kondenswasser ablassen Das Kondenswasser muss jeden Tag, spätestens alle 10 Arbeitsstunden aus dem Tank abgelassen werden. Luftkompressor ausschalten. Den Luftkompressor zum Ablassventil neigen. Entlüftungsventil (1) öffnen. Abb. -
Seite 37: Störungstabelle
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Wartung, Pflege, Instandsetzung und Reparatur 13.11 Störungstabelle Störung Mögliche Ursache Abhilfe Der Kompressor Netzstecker nicht eingesteckt Netzstecker prüfen, ggf. einstecken schaltet sich nicht ein Abschaltdruck im Behälter ist erreicht. Das Druckluftwerkzeug weiter bedienen. Der Kompressor startet automatisch neu, wenn der Druck im Behälter auf den Einschaltdruck abgesunken ist. -
Seite 38: Demontage
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Demontage 14 Demontage 14.1 Sicherheit Personal Nachdem das Gebrauchende erreicht ist, muss das Gerät demontiert und einer umweltgerechten Entsorgung zugeführt werden. Die Demontage darf nur von speziell ausgebildetem Fachpersonal ausgeführt werden. Arbeiten an der elektrischen Anlage dürfen nur von Elektrofachkräften ausgeführt werden. -
Seite 39: Demontage
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Demontage 14.2 Demontage Beschädigung des Zur Aussonderung das Gerät reinigen und unter Beachtung geltender Luftkompressors Arbeitsschutz- und Umweltschutzvorschriften zerlegen. Vor Beginn der Demontage: Gerät ausschalten und gegen Wiedereinschalten sichern. Gesamte Energieversorgung vom Gerät physisch trennen, gespeicherte Restenergien entladen. -
Seite 40: Ersatzteilzeichnung, Ersatzteilliste
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15 Ersatzteilzeichnung, Ersatzteilliste 15.1 Ersatzteilzeichnung Luftkompressor COMP P-320 2021-10-22... -
Seite 41: Ersatzteilliste Luftkompressor Comp P-320
Sicherheit - Übersicht - Bedienung - Ersatzteillisten Ersatzteilzeichnung, Ersatzteilliste 15.2 Ersatzteilliste Luftkompressor COMP P-320 Pos. Beschreibung Anz. Pos. Beschreibung Anz. Pos. Beschreibung Anz. Schraube Gehäuse Fuß Federscheibe Lager Bolzen Zylinderkopf Kurbel Kugelhahn Dichtung Lüfter Bolzen Schraube Schraube Winkelstück Begrenzer Abdeckung... -
Seite 42: Comp P-320
Bevollmächtigter für die Zusammenstellung der relevanten technischen Unterlagen: Dipl.-Wirtsch.-Ing. (FH) Michael Duelli, Einersheimer Straße 53, 97346 Iphofen. Die Technischen Unterlagen sind hinterlegt bei: Knauf PFT GmbH & Co.KG, Technische Abteilung, Einersheimer Straße 53, 97346 Iphofen. Iphofen, Dr. York Falkenberg Geschäftsführer... -
Seite 43: Index
17 Index Abmessung und Gewicht........22 IAnforderungen ...........10 Abschalten ............32 Index ..............43 Allgemeine Angaben PFT COMP P-320 .... 21 Informationen zu den Sicherheitshinweisen ..5 Allgemeine Sicherheitshinweise ......15 Informationen zur Betriebsanleitung ..... 5 Allgemeines ............5 Innerbetrieblicher Transport........23 Ansprechpartner ........... - Seite 44 Sicherheit - Übersicht - Bedienung - Ersatzteillisten Index Stillsetzen im Notfall .......... 28 Unterweisung ............. 10 Störungstabelle) ..........37 Urheberschutz ............7 Symbol GEFAHR ..........5 Verpackung ............25 Symbol VORSICHT ..........6 Version A (Sicherheitsventil mit Ring) ....35 Symbol WARNUNG ..........6 Version B (Sicherheitsventil mit Schelle) ...
- Seite 45 Sicherheit - Übersicht - Bedienung - Ersatzteillisten 2021-10-22...
- Seite 46 Sicherheit - Übersicht - Bedienung - Ersatzteillisten 2021-10-22...
- Seite 47 Sicherheit - Übersicht - Bedienung - Ersatzteillisten 2021-10-22...
- Seite 48 Sicherheit - Übersicht - Bedienung - Ersatzteillisten PFT – ALWAYS AT YOUR SITE Knauf PFT GmbH & Co. KG Postfach 60 97343 Iphofen Einersheimer Straße 53 97346 Iphofen Deutschland Telefon +49 9323 31-760 Telefax +49 9323 31-770 Technische Hotline +49 9323 31-1818 info@pft.net...
