Installationshinweise
Elektrische Installation
Mögliche Schäden am Fahrzeug
•
Klemmen Sie vor Arbeiten an der Fahrzeugelektrik immer den Minuspol an
der Batterie ab, um Schäden an der Elektrik zu vermeiden�
•
Bei Fahrzeugen mit Zusatzbatterie muss diese Ebenfalls abgeklemmt
VORSICHT
werden�
•
Unzureichend isolierte oder nicht fachgemäß verbundene Leitungen
können zu Fehlfunktionen und Kurzschluss an der Fahrzeugelektrik führen�
1
Klemmen Sie die Batterie den Herstellervorgaben entsprechend ab�
2
Verbinden Sie die Masseleitung mit einem geeigneten Massepunkt im Fahrzeug�
Verbinden Sie die +12V Leitung zur Spannungsversorgung mit einer Leitung, die geschaltetes
3
Plus führt�
4
Verbinden Sie ggf� die Triggerleitungen mit einem positiven Triggersignal (z�B�
Rückfahrscheinwerfer)�
Schließen Sie die Kameras (separat erhältlich) an den Kameraeingängen des Leitungssatzes
5
an� Hierzu sind gegebenenfalls Adapter (separat erhältlich) notwendig�
6
Isolieren Sie alle Verbindungen, sowie nicht genutzte Leitungen und Anschlüsse�
Verbinden Sie zuletzt den 14-poligen Schraubverbinder des Leitungssatzes mit dem
7
Monitor� Achten Sie auf die richtige Ausrichtung des Steckers und kontrollieren Sie ob der
Schraubverschluss geschlossen ist�
Inbetriebnahme
Stellen Sie die Spannungsversorgung her�

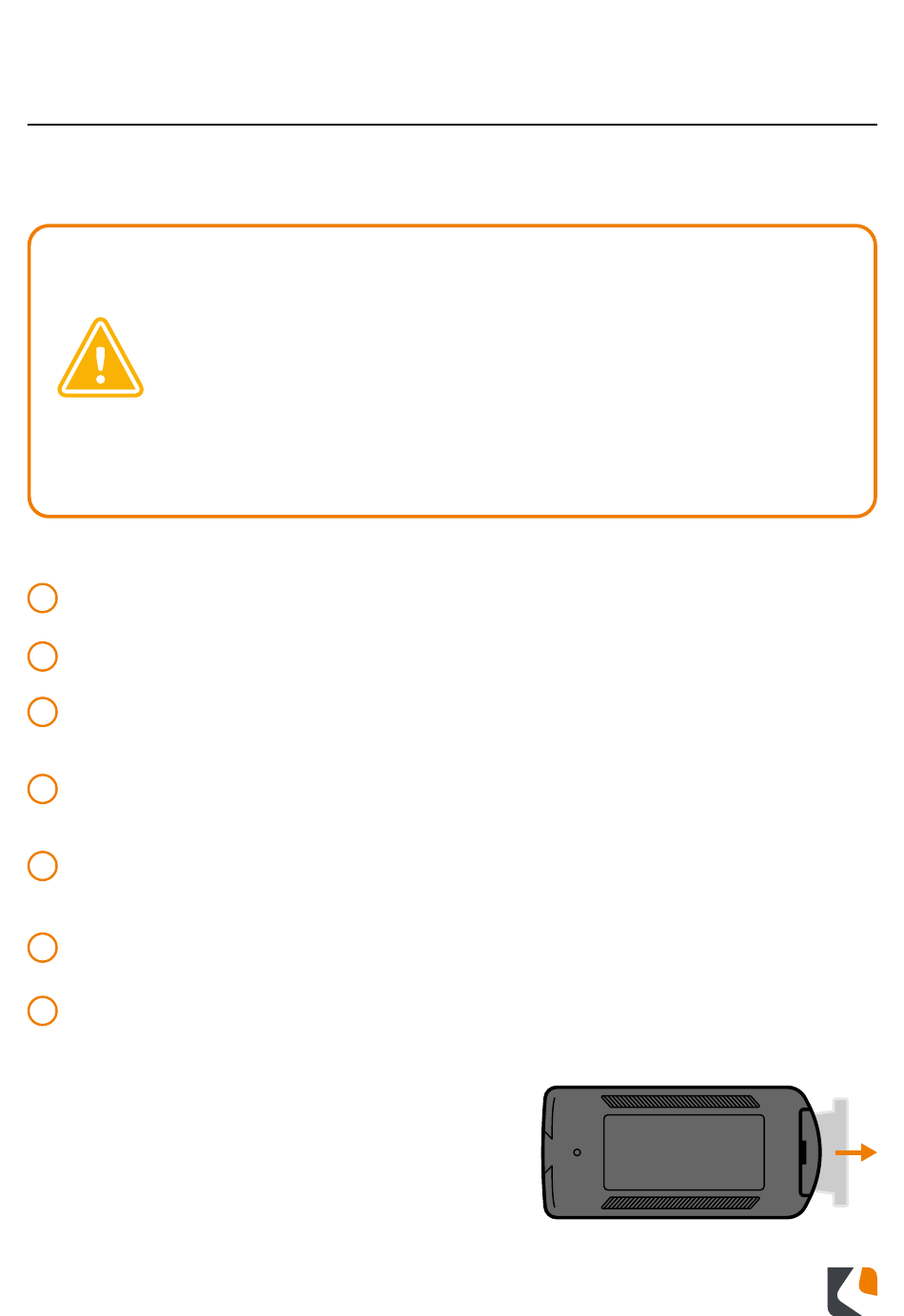

Entfernen Sie die transparente Batteriesicherung der Fernbedienung�
CaratecSAFETY
