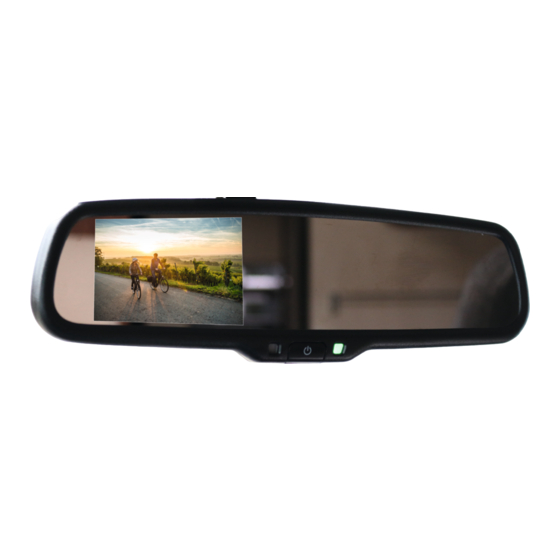

- Seite 1 Caratec Safety CSM4300SD 11 cm (4,3“) Spiegelmonitor Bedienungs- u. Montageanleitung inkl. Halter für Fiat Ducato X290...
-
Seite 2: Allgemeine Hinweise
1. Allgemeine Hinweise Lieferumfang Bitte prüfen Sie, ob folgende Teile im Lieferumfang enthalten sind: · Rückspiegel Monitor · Anschlusskabelsatz · Bedienungsanleitung · Fernbedienung · Kabelabdeckung Technische Daten Eingänge 1 x Kameraeingang (4-polig Kupplung) 1 x Video-Eingang (Cinch Kupplung) Bildnorm PAL / Auto / NTSC Bildschirmgröße 4,3"... -
Seite 3: Bedienung
2. Bedienung 2.1. Spiegel Hinweis zur Bedienung Funktion → Spiegel einschalten Kurzer Tastendruck bei eingeschalteter Zündung → Kameraeingang wechseln (sofern angeschlossen) → Spiegel ausschalten Langer Tastendruck bei eingeschalteter Zündung → Helligkeit ändern Kurzer Tastendruck bei eingelegtem R-Gang → Spiegel ausschalten Langer Tastendruck bei eingelegtem R-Gang 2.2. - Seite 4 3. Einstellungen Das Einstellungsmenü wird mit der Taste [MENU] auf der Fernbedienung geöffnet. Für die Navigation im Menü siehe Punkt 2.2. Fernbedienung der Anleitung. 3.1. Bild Funktion Hinweis Helligkeit Einstellung der Helligkeit (0...100) Kontrast Einstellung des Kontrasts (0...100) Farbe Einstellung der Farbe (0...100) Nacht-Dimmer Einstellung des Dimmers (-10...10) 3.2.
-
Seite 5: Einbau
4. Einbau 4.1. Anschlussplan Rückfahrkamera Video-Eingang Zündung (Kl. 15) verbinden Signal Rückwärtsgang Masse Bitte die Anschlüsse des Anschlusskabelsatzes sorgfältig zueinander ausrichten, da sonst die Pins beschädigt werden können. 4.2. Einbauhinweise Einbauhinweise Fahrzeugbatterie abklemmen Verkleidung auf der Fahrerseite entfernen um die Zentralelektrik freizulegen: >... - Seite 6 4. Einbau Einbauhinweise Serienmäßig vorhandene Aufnahme für den Spiegel vorbereiten: > Falls durch eine Abdeckkappe verdeckt diese einfach abnehmen > Falls ein Rückspiegel verbaut ist, diesen am Halter um 45° nach links drehen und abnehmen Spiegelmonitor montieren: > Den Halter um 45° nach links verdreht gerade auf die Aufnahme an der Windschutzscheibe...
- Seite 7 4. Einbau 4.3. Anschlusstabelle Anschluss Fahrzeugseitiger Anschluss Funktion Rote Leitung in Pin 3 des grauen 20-poligen Steckers Kl. 15 (Zündung) einpinnen Schwarze Leitung Massepunkt M6 an der A-Säule Kl. 31 (Masse) Grüne Leitung 60-poliger grüner Stecker, Pin 1, weiss/grün Signal Rückwärtsgang 4pol.
