6. Installation

Befestigen sie den Monitorhalter an einem Ort im Fahrzeug, welcher mehr als 4 kg Ge-
wicht aushält.
Installieren Sie den Monitor nicht in unmittelbarer Nähe eines Lautsprechers. Der Magnet
des Lautsprechers könnte das Bild des Monitors beeinträchtigen.
Montieren Sie den Monitor nicht an einem sehr heißen Ort im Fahrzeug (vor der Lüftung/
Heizung etc.) oder an einem Ort, wo der Monitor direktem Sonnenlicht, extremen Er-
schütterungen oder Staub ausgesetzt ist.
Der Monitor ist nicht Wasserdicht.
10

7. Anschluss

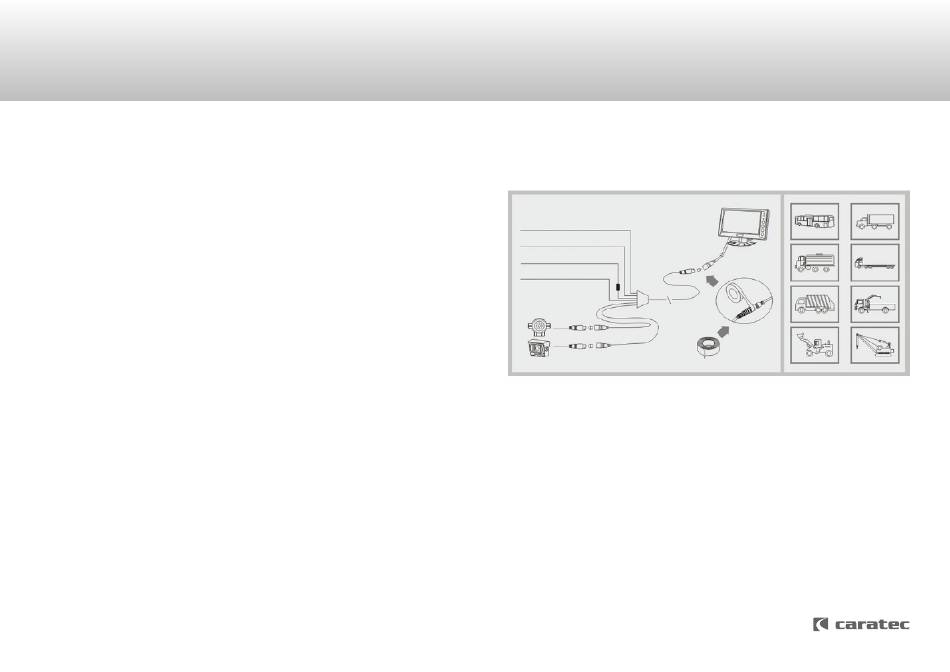

Anschlussplan:
Beispiel hier: Monitor CRV-7005M 17,8 cm (7") Monitor (MC029059)
Bitte entnehmen Sie Hinweise zur Bedienung der Anleitung der Rückfahrkamera, an die
der Monitor angeschlossen wird. Bei Verwendung einer Split- oder Umschaltbox entneh-
men Sie zusätzliche Hinweise bitte deren Anleitung.
Triggerkabel Kamera 1 (grün)
Triggerkabel Kamera 2 (weiß)
13 poliger,
12V / 24V (rot)
schwarzer
Stecker
Masse (schwarz)
Schließen Sie das rote Kabel an 12 V oder 24 V an, welches bei eingeschalteter Zündung
Spannung führt.
Schließen Sie das schwarze Kabel an einem geeigneten Masse-Punkt an die Karosserie.
Schließen Sie das grüne Kabel (Kamera 1) an das Kabel des Rückfahrsignals an, welches
beim Einlegen des Rückwärtsgang Spannung führt (12 oder 24 V).
Schließen Sie das weiße Kabel (Kamera 2) an einen anderen Geber (12 V Signal) an, um
eine zweite Kamera automatisch anzusteuern.
Der Trigger-Eingang hat IMMER Priorität.
11
