  • Seite 1 CARATEC SAFETY MONITOR 17,8 cm (7“) CRV-7005M MC029059 Montage- & Bedienungsanleitung...
  • Seite 2: Inhaltsverzeichnis

    CaratecSAFETY Inhalt Hinweise Allgemeine Hinweise  ������������������������������������������������������������������������������������������������������������������������������ 4 Warnhinweise  ������������������������������������������������������������������������������������������������������������������������������������������ 4 Lieferumfang  ������������������������������������������������������������������������������������������������������������������������������������������� 4 Ausstattung Monitor Caratec CRV-7005M (7“) 17,8 cm Monitor  ����������������������������������������������������������������������������������������� 5 Technische Daten  ����������������������������������������������������������������������������������������������������������������������������������� 5 Hinweise zur Bedienung   ����������������������������������������������������������������������������������������������������������������������� 6 Menü Monitor Kontrast  ���������������������������������������������������������������������������������������������������������������������������������������������������� 7 Helligkeit  ��������������������������������������������������������������������������������������������������������������������������������������������������� 7 Farbe  ���������������������������������������������������������������������������������������������������������������������������������������������������������� 7 Lautstärke  ������������������������������������������������������������������������������������������������������������������������������������������������ 8 Sprache  ����������������������������������������������������������������������������������������������������������������������������������������������������� 8 Spiegelung ...
  • Seite 3: Hinweise

    CaratecSAFETY Hinweise Allgemeine Hinweise Lieferumfang 1x 17,8 cm (7“) LCD Farb-Monitor Bitte lesen Sie diese Anleitung vor Einbau und Inbe- triebnahme sorgfältig durch� Bitte beachten Sie alle 1x universeller Fuß Warnungen und Hinweise in der Bedienungsanleitung sowie die auf dem Gerät angebrachten� 1x Bedienungsanleitung 1x Anschlussleitung Warnhinweise...
  • Seite 4: Ausstattung Monitor

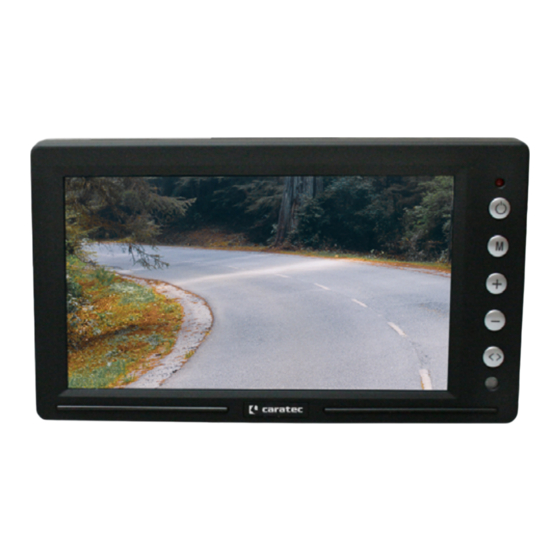

    CaratecSAFETY Ausstattung Monitor Caratec CRV-7005M (7“) 17,8 cm Monitor • Rückfahrmonitor mit zwei Kamera-Eingängen • einfach zu installieren und anzuschließen (Plug & Play) • Bedienmenü in acht Sprachen • zwei unabhängige Schaltleitungen • Power on bei Spannung Technische Daten •...
  • Seite 5: Hinweise Zur Bedienung

    CaratecSAFETY Funktionen Monitor Hinweise zur Bedienung  LED Status: Monitor Aus: LED leuchtet rot Monitor AN: LED aus, wenn Video vorhanden Monitor AN: LED rot, wenn KEIN Video vorhanden  Power: Monitor An- / bzw� Ausschalten  Menü: Zum Aufrufen des Menüs bestätigen  + Taste: Auswahl im jeweiligen Modus / Lautstärke erhöhen  - Taste: Auswahl im jeweiligen Modus / Lautstärke verringern  Auswahltaste: Umschalten der Kameraeingänge Kamera 1 / Kamera 2...
  • Seite 6: Menü Monitor

    CaratecSAFETY Menü Monitor Drücken Sie die Menü Taste (Taste 2 am Monitor), um folgende Einstellungen vorzunehmen� Das Menü wird nur angezeigt, wenn ein Videosignal vorhanden ist� Das Menü wird nach 5 Sekunden automatisch wieder ausgeblendet� Kontrast KONTRAST HELLIGKEIT Mit den + oder – Tasten KONTRAST auswählen� FARBE Die Eingabe mit der Menü-Taste bestätigen�...
  • Seite 7: Lautstärke

    CaratecSAFETY Menü Monitor Lautstärke KONTRAST HELLIGKEIT Mit den + oder – Tasten LAUTSTÄRKE auswählen� FARBE Die Eingabe mit der Menü-Taste bestätigen�� LAUTSTÄRKE SPRACHE Zum Verlassen des Menüs mit den + oder - Tasten SPIEGELUNG BEENDEN auswählen, und mit der Menü-Taste bestätigen� POWER [OFF] BEENDEN KONTRAST 15...
  • Seite 8: Spiegelung

    CaratecSAFETY Menü Monitor Spiegelung KONTRAST HELLIGKEIT Alle Caratec Rückfahrkameras sind gespiegelt� Daher sollte die FARBE Einstellung SPIEGELUNG auf [OFF] stehen (Werkseinstellung)� LAUTSTÄRKE SPRACHE Mit den + oder – Tasten SPIEGELUNG auswählen� SPIEGELUNG Die Eingabe mit der Menü-Taste bestätigen� POWER [OFF] Mit den + oder –...
  • Seite 9: Installation

    CaratecSAFETY Installation Befestigen Sie den Monitorhalter an einem Ort im Fahrzeug, welcher mehr als 4 kg Gewicht aus- hält� Installieren Sie den Monitor nicht in unmittelbarer Nähe eines Lautsprechers� Der Magnet des Lautsprechers könnte das Bild des Monitors beeinträchtigen� Montieren Sie den Monitor nicht an einem sehr heißen Ort im Fahrzeug (vor der Lüftung/ Heizung etc�) oder an einem Ort, wo der Monitor direktem Sonnenlicht, extremen Erschütterungen oder Staub ausgesetzt ist�...
  • Seite 10: Anschluss

    CaratecSAFETY Anschluss Anschlussplan Bei Verwendung einer Split- oder Umschaltbox entnehmen Sie zusätzliche Hinweise bitte deren Anleitung� Triggerleitung Kamera 1 (grün) Triggerleitung Kamera 2 (weiß) 13-poliger, schwarzer 12V / 24V (rot) Stecker Masse (schwarz) Verbinden Sie das schwarze Kabel mit einem geeigneten Masse Punkt am Fahrzeug und das rote Kabel mit +15 (Zündung)�...
  • Seite 11 CaratecSAFETY CARATECGMBH CARATEC_DE Caratec GmbH Carl-Bosch-Straße 7 76829 Landau Tel. +49 6341 38095-0 Fax +49 6341 38095-74 www.caratec.de...
