1. Verwendungsbereich

1. Verwendungsbereich
Der Heizungsfilter HF 3425 compact dient zum Schutz und
zur Aufrechterhaltung der Langlebigkeit von Wärmeerzeu-
gern, Heizungspumpen, Thermostatventilen und weiteren
Armaturen in der Heizungsinstallation.
Dies gewährleistet die Kombination aus rückspülbarem
Heizungsfilter und Magnetabscheidung:
Durch den Rückspülvorgang wird der Schlamm in der
Heizungsinstallation gefiltert und ausgespült.
Die magnetischen Sedimente werden am Magnetstab
gesammelt und während der Rückspülung abgestreift und
ausgespült.

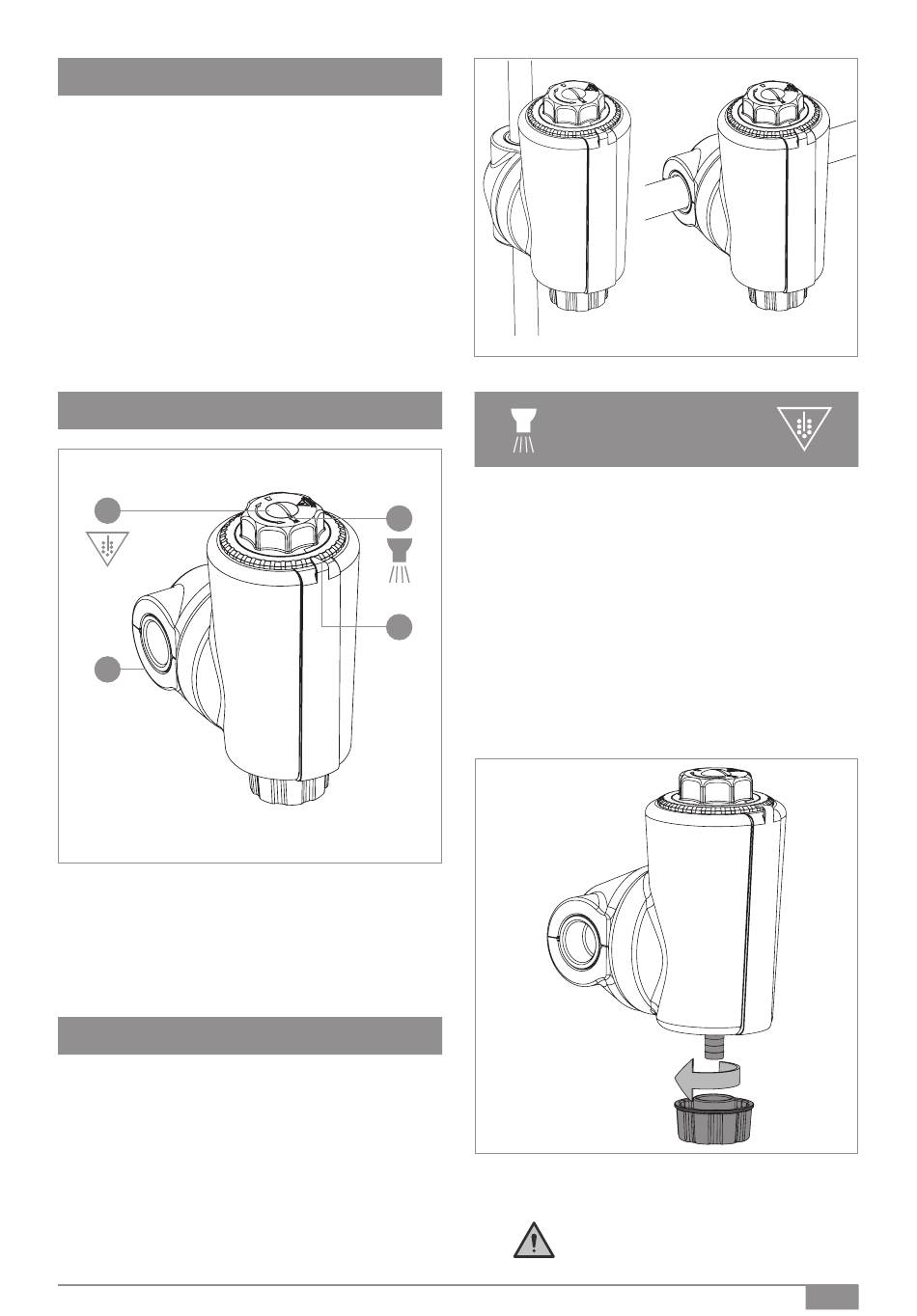

2. Übersicht 2. Übersicht
A
C
[A] Stopfen mit Magnetstab
[B] Rückspülung
[C] Drehbarer Heizungsflansch
[D] Bügel und Lünette mit Monatsmarkierung

3. Einbau

3. Einbau
• Vor dem Einbau spülen Sie die Rohrleitungen.
• Bevorzugter Einbau ist im Rücklauf, aber auch im
Vorlauf der Heizungsanlage möglich.
• Die Rohrleitung muss das Gewicht des Heizungsfil-
ters sicher aufnehmen.
• Der Filter ist zum Flansch 360° drehbar.
• Richten Sie die Hauptachse senkrecht aus
[Bild 2 / Bild 3].
Bild 2
Je nach Verschmutzungsgrad ist festzulegen, in welchen
Zyklen der Heizungsfilter rückgespült werden sollte,
B
um Verschmutzungen und Verschlammungen aus der
Heizungsanlage zu entfernen.
Im Allgemeinen kann der Rückspülungvorgang zusammen
mit der jährlichen Heizungswartung erfolgen.
D
Das nächste Rückspül- und Wartungsdatum können Sie
vormerken, indem Sie es auf der Lünette markieren. (Die
Beschreibung hierzu finden Sie auf Seite 5, Bild 12).
• Schrauben Sie zunächst die Kappe incl. Dichtung ab.
Bild 1
• Schieben Sie einen Schlauch über die Tülle und
sichern Sie diesen mittels Schlauchschelle.
4. Rückspülung, 4. Rückspülung,
Wartung Wartung
Beim Starten der Rückspülung droht
Verbrühungsgefahr durch heißes Wasser!
Bild 3
Bild 4
