Inhaltszusammenfassung für syr HVA 3200

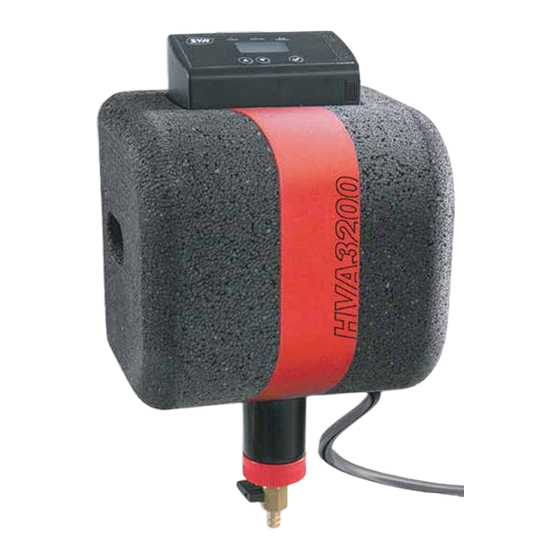

- Seite 1 H VA 3 2 0 0 Bedienungsanleitung Heizungsvollautomat 3200...
- Seite 2 SYR Hans Sasserath GmbH & Co. KG Mühlenstrasse 62 41352 Korschenbroich © SYR Hans Sasserath GmbH & Co. KG Der Nachdruck dieser Anleitung, auch auszugsweise, ist nur mit schriftlicher Einwilligung der Hans Sasserath GmbH & Co. KG zugelassen. Sämtliche in dieser Anleitung genannten Bezeichnungen von Erzeugnissen sind Marken-/Warenzeichen der jeweiligen Firmen.
-
Seite 3: Inhaltsverzeichnis
6.1.4 Kartuschenauswahl und -wechel ......28 Bedienung über SYR-App ........30... - Seite 4 Wartung ..........32 Wartung Systemtrenner .
-
Seite 5: Allgemeines
Sie ist Bestandteil des Lieferumfangs und muss für den Benutzer jederzeit zu- gänglich aufbewahrt werden. Bedingt durch die technische Entwicklung können Abbildungen und Beschrei- bungen in dieser Betriebsanleitung von dem tatsächlich gelieferten SYR Hei- zungsvollautomat leicht abweichen. Für Schäden, die durch Nichtbeachtung dieser Betriebsanleitungen entstehen, übernehmen wir keine Haftung. -
Seite 6: Urheberschutz
Eigentum der Firma Hans Sasserath GmbH & Co. KG. Ihre Verwendung ist im Rahmen der Nutzung des Gerätes zulässig und er- wünscht. Ohne die ausdrückliche Genehmigung von SYR dürfen diese Unterlagen weder vervielfältigt noch dritten Personen, insbesondere Wettbewerbsfirmen, zugäng- lich gemacht werden. Beachten Sie, dass für den SYR Heizungsvollautomat ein Patentschutz be- steht. -
Seite 7: Sicherheit
Gesundheitsschutz (VSG), die sonstigen allgemein anerkannten sicherheits- und arbeitsmedizinischen Regeln sowie die berufsgenossenschaft- liche Vorschriften (BGV). Nehmen Sie keine Veränderungen am SYR Heizungsvollautomat vor. Der Her- steller haftet nicht für Schäden, die durch unsachgemäße Umbauten entstehen. 2.3 Gefahren durch elektrische Energie... -
Seite 8: Wartungs- Und Reparaturarbeiten
Sicherheit 2.4 Wartungs- und Reparaturarbeiten Wartungs- und Reparaturarbeiten dürfen nur von geschultem autorisierten Fach personal durchgeführt werden. Dies sind Personen, die auf Grund von Ausbildung, Unterweisung oder Erfahrung berechtigt worden sind, die jeweils erforderlichen Tätigkeiten auszuführen und dabei mögliche Gefahren erkennen und vermeiden können. -
Seite 9: Aufbau Und Funktion
Aufbau und Funktion Aufbau und Funktion 3.1 Lieferumfang SYR Heizungsvollautomat 3200 SYR Heizungsvollautomat 3200 Betriebsanleitung (deutsche Originalversion) Abb. 1: Lieferumfang SYR Heizungsvollautomat 3200 Legende 1 Steuerung 2 Anschlussflansch 3 Isolierschalen 4 Trinkwasser-Vorfilter 5 Betriebsanleitung 3.2 Optional lieferbares Zubehör Folgenden Zubehöre sind zur Erweiterung der Systemfunktionalitäten verfügbar: •... -
Seite 10: Aufbau Heizungsvollautomat 3200
3.3 Aufbau Heizungsvollautomat 3200 Abb. 2: Aufbau Heizungsvollautomat 3200 Legende 1 Steuerung 2 Isolierschalen (2 Stück) 3 Systemtrenner BA 4 Druckminderer 5 Trinkwasser-Vorfilter 6 Leitfähigkeitsmesszelle 7 Anschlussflansch 8 Verschneidung 9 Druckaufnehmer... -
Seite 11: Aufbau Steuerung
3.3.1 Aufbau Steuerung Abb. 3: Aufbau Steuerung Legende 1 LCD-Display 2 LEDs zur Statusanzeige 3 Bedientasten 4 Batterienfach 5 Anschluss Netzadapter (9V DC) 6 Anschluss für Leitfähigkeitssensor 7 LAN-Anschluss 3.3.2 Aufbau Anschlussflansch Abb. 4: Aufbau Anschlussflansch Legende 1 Manuelle Ausgangsabsperrung 2 Prüfstopfen für Rückflussverhinderer 3 Rückflussverhinderer... -
Seite 12: Aufbau Vorfilter
Aufbau und Funktion 3.3.3 Aufbau Vorfilter Abb. 5: Aufbau Vorfilter Legende 1 Filterelement 2 Filtertasse mit O-Ring 3.3.4 Aufbau Systemtrenner BA Abb. 6: Aufbau Systemtrenner BA Legende 1 Systemtrennerpatrone inklusive Dichtung 2 Prüfventile zur Wartung (3 Stück, optional als Zubehör) -
Seite 13: Aufbau Anschluss-Set Heizungswasserbehandlung (Zubehör)
Aufbau und Funktion 3.3.5 Aufbau Anschluss-Set Heizungswasserbehandlung (Zubehör) Abb. 7: Aufbau Anschluss-Set Heizungswasserbehandlung (Werks-Nr. 3200.00.935) Legende 1 Panzerschläuche 2 Anschlussdeckel Kartusche 3 Kartusche zur Heizungswasserbehandlung (Zubehör, s. S. Seite 39) 4 Heizungsvollautomat... -
Seite 14: Funktion
3.4 Funktion Der Heizungsvollautomat befüllt geschlossene Heizungsanlagen bei Druckabfall vollautomatisch. Ist ein Anschluss-Set Heizungswasserbehandlung (optionales Zubehör) ange- schlossen, kann mit enthärtetem (HWE), vollentsalztem (HVE) oder Wasser zur pH-Wert-Stabilisierung (HVE Plus) befüllt werden. Der Heizungsvollautomat automatisiert die Erst- und Nachbefüllung der Hei- zungsanlage und überwacht dabei den Systemdruck. -
Seite 15: Transport Und Lagerung
Transport und Lagerung Transport und Lagerung 4.1 Transport Das Gerät wird in vormontiertem Zustand geliefert. Das Gewicht beträgt ca. 7,5 kg. Achtung! Mögliche Sachschäden durch unsachgemäßen Transport! Die Verpackung dient als Transportschutz. ► Bauen Sie bei erheblicher Beschädigung der Verpackung das Gerät nicht ein. -
Seite 16: Montage Und Inbetriebnahme
Montage und Inbetriebnahme Montage und Inbetriebnahme 5.1 Sicherheitshinweise zur Montage und Inbetriebnahme Die Montage und Inbetriebnahme des SYR Heizungsvollautomat darf nur von autorisiertem, ausgebildetem und unterwiesenem Fachpersonal ausgeführt werden, welches über die entsprechenden Kenntnisse verfügt. Die allgemeinen Sicherheitsbestimmungen für Trinkwasserinstallationen sind einzuhalten. -
Seite 17: Montage
Montage und Inbetriebnahme 5.2 Montage Der Heizungsvollautomat wird gut zugänglich vor der Heizungsanlage installiert. ► Spülen Sie die Rohrleitung vor dem Einbau sorgfältig durch. ► Schließen Sie die Wasserzufuhr bevor Sie mit den Montagearbeiten beginnen. 5.2.1 Montage des Anschlussflansches Nehmen Sie den Einbau ausschließlich in Trinkwasserinstallationen nach DIN Hinweis: 1988, unmittelbar vor der Heizungsanlage vor. -
Seite 18: Montage Des Anschluss-Sets Heizungswasserbehandlung
Montage und Inbetriebnahme 5.3 Montage des Anschluss-Sets Heizungswasserbehandlung Das Anschluss-Set ist als optionales Zubehör (Werks-Nr. 3200.00.935) erhältlich. ► Schließen Sie das Anschluss-Set zur Heizungswasserbehandlung mit den Panzerschläuchen wie folgt an: Abb. 10: Anschluss-Set montieren ► Verbinden Sie den Schlauch mit „OUT-Kennzeichnung“ am Deckel mit dem Stutzen mit „IN-Kennzeichnung“... -
Seite 19: Inbetriebnahme Des Heizungsvollautomaten
Montage und Inbetriebnahme 5.4 Inbetriebnahme des Heizungsvollautomaten ► Legen Sie vier Batterien (2; Größe AAA) in das Batteriefach. Achten Sie da- bei auf die Polung! Hinweis: Sind Batterien einge- legt, aber der Netzadap- ter nicht angeschlossen, erscheint der Hinweis „Bitte Netzadapter an- schließen“. - Seite 20 Montage und Inbetriebnahme Erstbefüllung Nach Inbetriebnahme / Wiederinbetriebnahme der Heizungsanlage zur ersten Befüllung / Wiederbefüllung. Das Gerät arbeitet mit den Parametern der Werkseinstellung oder den bereits eingestellten Werten. Bei Erstinbetriebnahme: ► Bestätigen Sie im Menü „Erstinbetriebnahme durchführen“ mit „JA“. Sie werden aufgefordert, die Basisparameter für Anlagengröße, Wasserbe- handlung und Systemdruck einzugeben.
- Seite 21 Abb. 13: Anschlüsse an der Steuerung Sie können alle notwendigen Einstellungen direkt an der Steuerung, mit der SYR-App (Apple oder Android) auf Ihrem Smartphone oder über einen PC vor- nehmen. Die SYR-App ist kostenlos erhältlich. Bei Internetverbindungen sind aus Sicherheitsgründen Einstellungen am Hei-...
-
Seite 22: Bedienung
6.1 Bedienung des Heizungsvollautomaten am Bedienfeld Alle Einstellungen des Heizungsvollautomaten werden an der Steuerung vor- genommen. Die Bedienoberfläche besteht aus einem vierzeiligen LCD-Display, drei LED zur Statusanzeige (Impulse, Alarm und SYR Connect) sowie drei Tasten zur Bedie- nung ( Abb. 14: Bedienoberfläche mit Display, LED und Bedientasten Symbol Taste/LED Bedeutung Bestätigung und Speichern der Eingaben bzw. - Seite 23 Bedienung Abb. 15: Ausschnitte aus der Menüstruktur - Hauptmenü und Basiseinstellungen...
- Seite 24 Bedienung Abb. 16: Ausschnitte aus der Menüstruktur - Experteneinstellungen (Kunde)
-
Seite 25: Beschreibung Der Menüpunkte
Bedienung 6.1.1 Beschreibung der Menüpunkte In folgender Tabelle werden wichtige Detailfunktionen des HVA erklärt. Funktion Erklärung Basiseinstellungen Erstinbetriebnahme Bei der ersten Inbetriebnahme wird Anlagengröße, Wasserbehand- lungsart und Systemdruck voreingestellt. Aufgrund dieser Informati- onen arbeitet das Gerät bei der Befüllung mit Grundparametern, die jedoch auch auf individuelle Werte angepasst werden können. -
Seite 26: Einstellbare Parameter
Bedienung Funktion Erklärung Zum Schutz gegen Leckagen wird während der Befüllung das in ei- nem Füllvorgang geflossene Wasservolumen gemessen. Überschrei- Grenzwert tet das Volumen den eingestellten Grenzwert, wird von einer Leckage Volumenleckage ausgegangen. Das System beendet den Nachfüllvorgang und meldet einen Leckageverdacht. Zum Schutz gegen Leckagen wird während der Befüllung der Durch- Grenzwert fluss (Volumenstrom) gemessen. Überschreitet der Durchfluss den ein- Durchflussleckage... - Seite 27 Geräteinfo (Anwender) Firmware-Version Serien-Nummer Code-Nummer Nächste Wartung Batteriespannung (Istwert) Systemdruck (Istwert) Durchfluss (Istwert) Leitwert (Istwert) Kartuschentyp (Istwert) Restkapazität (%/Liter) Restfüllzeit (h:m:s) Füllzyklen (Zeitraum/Gesamt) Fülldauer (Letzte/Gesamt) Füllvolumen (Letzte/Gesamt) Kein Nachfüllen seit (J:M:W:T) Fehlerspeicher (1-10) SYR-Hotline (www.syrconnect.de) Weitere Geräteinformationen können dem System entnommen werden.
-
Seite 28: Einstellung Der Volumenleckage
Bedienung 6.1.3 Einstellung der Volumenleckage Am Beispiel der Volumenleckage werden die Menü-Einstellungen erklärt. Gehen Sie wie folgt vor: ► Betätigen Sie die Taste In der ersten Zeile des Displays erscheint „Parameter/Info“. ► Betätigen Sie wieder die Taste In der ersten Zeile des Displays erscheint „Experteneinstellung“. Darunter „Grenzwert Volumenleckage Aus“. - Seite 29 Bedienung Einstellung für HWE ► Stellen Sie die gewünschte Mischwasserhärte am Verschneideventil ein. Abb. 19: Einstellung der Mischwasserhärte bei HWE ► Drehen Sie den Einstellring (1) für weiches Wasser in Richtung „Soft“ und für härteres Wasser in Richtung „Hard“. ► Kontrollieren Sie anschließend durch eine Entnahme am Entleerungsventil die Weichwasserhärte und nehmen Sie ggf.
-
Seite 30: Bedienung Über Syr-App
Bedienung 6.2 Bedienung über SYR-App Alternativ zur Bedienung am Gerät können Sie die Basis-Einstellungen auch über Ihr Smartphone vornehmen. Laden Sie dazu die SYR-App auf Ihr Smart- phone oder nutzen Sie Ihren Web-Browser (http://syrconnect.de) und folgen Sie der Benutzerführung. Abb. 21: Bedienoberfläche der SYR-App 6.3 Not-Schließfunktion... - Seite 31 Bedienung Abb. 22: Steuerung demontieren ► Setzen Sie den Schlüssel an und drehen Sie in Pfeilrichtung, bis kein Wasser mehr fließt. Abb. 23: Absperrung schließen Achtung! Mögliche Sachschäden durch unsachgemäße Montage! Durch den manuellen Eingriff passt die Steuerung noch nicht wie- der auf das Gerät! ►...
-
Seite 32: Wartung
Wartung Wartung Achtung! Mögliche Sachschäden durch unsachgemäße Pflege! ► Reinigen Sie die Kunststoffteile nicht mit lösungsmittelhaltigen Pflegemitteln. Der Heizungsvollautomat meldet automatisch eine verbrauchte Kartusche, die- se Kartusche muss lediglich neu befüllt werden. Durch die Verwendung des Anschluss-Sets Heizungswasserbehandlung ist es möglich, die Befüllung der Kartusche ohne Entleeren der Anlage auszuführen. - Seite 33 Wartung Abb. 24: Funktionsprüfung des Systemtrenners ► Öffnen Sie die Wartungskugelhähne, um die Armatur drucklos zu machen. ► Montieren Sie die Nadelventile (5 und 6) des Messgerätes an den Wartungs- kugelhähnen und schließen Sie das Messgerät an. ► Öffnen Sie die beiden Absperrventile (1 und 2). ►...
-
Seite 34: Wartung Filter
Störungen 7.2 Wartung Filter Beachten Sie bei der Wartung des Vorfilters die DIN EN 806, Teil 5. ► Führen Sie eine Spülung durch, wenn sich der Wasserdurchfluss durch er- höhten Druckverlust verringert, spätestens aber alle sechs Monate. ► Drehen Sie den Kugelhahn um 90° nach unten in die senkrechte Position (Öffnen). ► Lassen Sie zum Spülen eine Menge von etwa 5 Litern durch die Armatur fließen. - Seite 35 Sie die Leckage. - Es besteht auch die Möglichkeit, die- se Aktion aus der Ferne auszuführen über SYR App oder in der Webappli- kation: http://syrconnect.de Leckageverdacht Durchfluss - Drücken Sie die Taste um die Ab- Beim Füllen wurde der zulässige Durch-...
-
Seite 36: Demontage Und Entsorgung
- Stellen Sie sicher, dass Batterien ein- Der Drucksensor sendet kein Signal. gelegt sind und die Spannungsver- sorgung angeschlossen ist. - Verständigen Sie den SYR-Service. Kartuschenfüllstand 1...10 % - Sorgen Sie rechtzeitig für Ersatzgra- Die Kapazität der Kartusche ist nulat, befüllen Sie die Kartusche oder annähernd erschöpft. -
Seite 37: Technische Daten
Technische Daten 10 Technische Daten 10.1 Heizungsvollautomat 3200 Anschluss Wert Einheit Systemtrenner Vorfilter Center max. Betriebsdruck 30 (Eingang) max. Betriebstemperatur °C 65 (Ausgang) Ausgangsdruck 1,5...5 (Werkseinstellung: 3) Füllleistung (bei Δp 0,2 bar) m³/h Spannung Netzteil (optional) V DC Batterien 4xLR06 max. Belastung externer potentialfreier Kontakt Externer Eingang IN2 V / mA mind. -
Seite 38: Abmessungen
Technische Daten 10.2 Abmessungen Abb. 25: Maßzeichnung Heizungsvollautomat Ø 258 Ø 155 Ø 155 Ø 155 4 Liter 7 Liter 14 Liter 30 Liter Abb. 26: Maßzeichnung Kartuschen... -
Seite 39: Ersatzteile Und Zubehöre
10.3 Ersatzteile und Zubehöre Ersatzteile Werks-Nr. Systemtrennerpatrone, komplett 6625.15.900 Prüfventile (3 Stück) 6625.15.902 Zubehöre Werks-Nr. Anschluss-Sets Heizungswasserbehandlung 3200.00.935 Titriertest (Härtemessbesteck) 3000.00.913 Leitfähigkeitsmessgerät HVE 3200.15.905 Kalibrierlösung (25 Stück) zum Leitfähigkeitsmessgerät 3200.00.909 pH-Messgerät 3200.00.918 Kalibrierlösung (5 Stück) zum pH-Messgerät 3200.00.911 Block Aufkleber Heizungswasseraufbereitung 3200.00.925 Adapter für 14/30-Liter Kartusche 3200.00.910... - Seite 40 SYR App beantworten wir Ihnen unter: SYR 24-Stunden-Service SYR Connect Hotline 0800 61 05 0800 61 05 Hans Sasserath GmbH & Co. KG • Mühlenstr. 62 • D-41352 Korschenbroich • Tel. +49 2161 6105-0 • Fax +49 2161 6105-20 • info@syr.de • www.syr.de...
