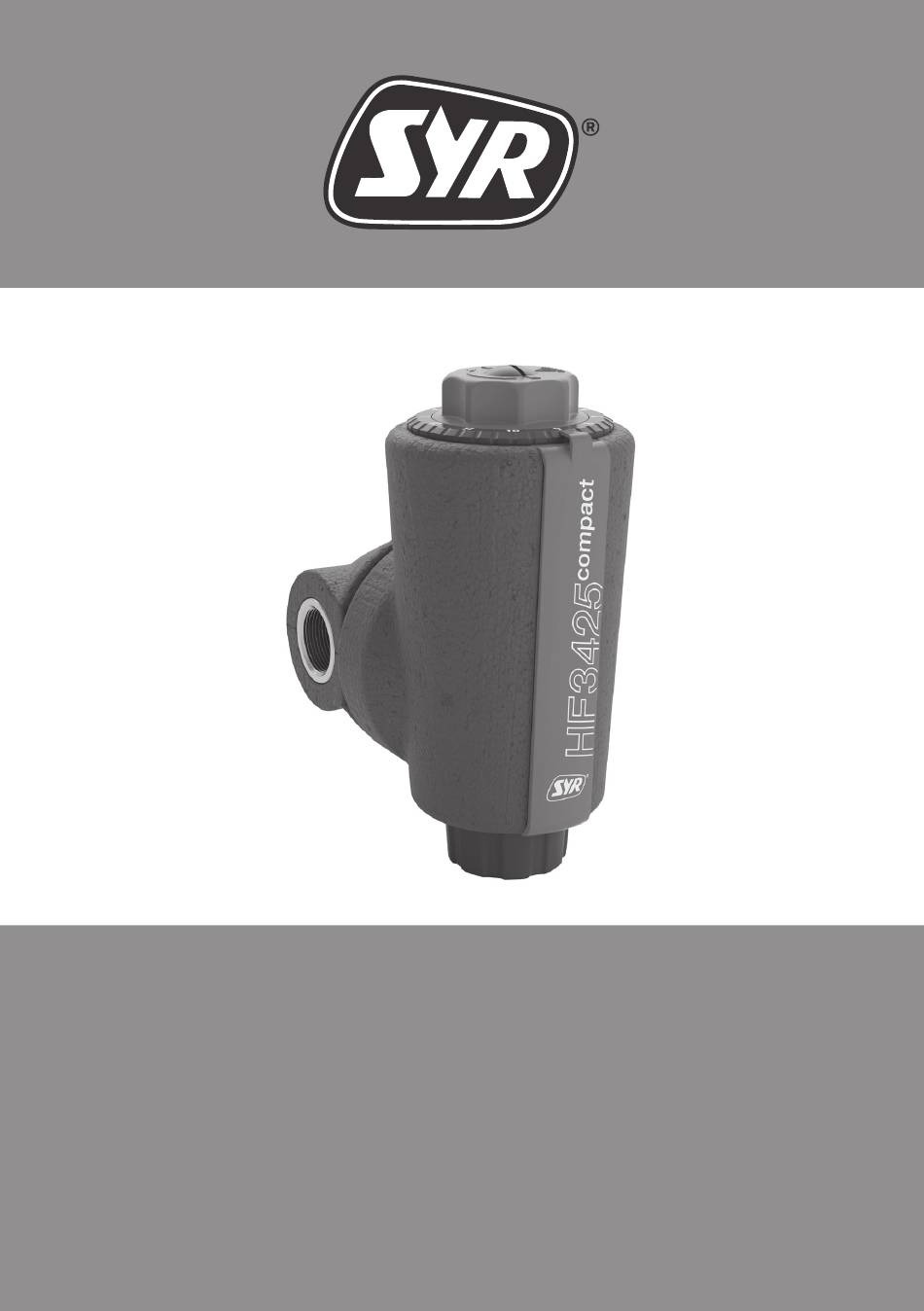

  • Seite 1 Bedienungsanleitung Instruction manual HF 3425 compact...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis ............................2 Verwendungsbereich ............................3 Übersicht ............................3 Einbau ............................3 Rückspülung, Wartung ............................3 Demontage ............................5 Technische Daten ............................6 Abmessungen ............................7 Ersatzteile ............................8 Zubehör ............................9 Table of contents Table of contents ............................2 Range of use ............................

  • Seite 3: Verwendungsbereich

    1. Verwendungsbereich 1. Verwendungsbereich Der Heizungsfilter HF 3425 compact dient zum Schutz und zur Aufrechterhaltung der Langlebigkeit von Wärmeerzeu- gern, Heizungspumpen, Thermostatventilen und weiteren Armaturen in der Heizungsinstallation. Dies gewährleistet die Kombination aus rückspülbarem Heizungsfilter und Magnetabscheidung: Durch den Rückspülvorgang wird der Schlamm in der Heizungsinstallation gefiltert und ausgespült.
  • Seite 4 • Führen Sie das Schlauchende zum Abfluss. Hinweis: Während des Rückspülvorgangs muss • Alternativ können Sie ein Auffanggefäß benutzen. der Druck der Heizungsanlage konstant gehalten werden. Wir empfehlen die FüllCombi BA 6628 nach DIN EN 1717. • Drehen Sie den Stopfen komplett mit der Magnet- Spindel heraus.

  • Seite 5: Demontage

    (Ersatzteil-Bestellnummer 3425.00.900) Bevor Sie mit der Demontage beginnen, machen Sie den Filter drucklos! Hinweis: Wir empfehlen Ihnen, vor und hinter den Heizungsfilter HF 3425 compact Wartungsabsper- rungen zu setzen. Bild 10 • Vor der Demontage kontrollieren Sie, dass sich der Heiungsfilter in Betriebsstellung befindet.

  • Seite 6: Technische Daten

    • Lösen Sie die Rastnase des Bügels [A] vorsichtig, um diesen zusammen mit der Lünette [B] nach oben abzunehmen. Bild 19 • Schrauben Sie die neue Schraubkappe + Filtereinheit Bild 16 (Ersatzteil-Bestellnummer 3524.00.900) mit Hilfe des Montageschlüssels fest. • Bauen Sie den Filter in umgekehrter Reihenfolge •...

  • Seite 7: Abmessungen

    7. Abmessungen 7. Abmessungen Heizungsfilter HF 3425 compact Nennweite DN 25 Rp 1“ 218 mm Baumaße 110 mm 176 mm 100 mm...

  • Seite 8: Ersatzteile

    8. Ersatzteile Position Ersatzteil-Benennung Bestellnummer Schraubkappe mit Filtereinheit incl. Montageschlüssel 3425.00.900 Lünette 3425.00.901 Bügel 3425.00.902 Kappe mit Dichtung 3425.00.903...

  • Seite 9: Zubehör

    9. Zubehör AnschlussCenter 3200 3200.15.010 FüllCombi BA 6628.20.008...

  • Seite 10: Range Of Use

    1. Range of use 1. Range of use The HF 3425 compact heating filter is used to protect and maintain the longevity of heat generators, heating pumps, thermostatic valves and other fittings in the heating installation. This is ensured by the combination of backwashable heating...
  • Seite 11 • Lead the end of the hose to the drain. Note: During the backwashing process, the pressure • Alternatively, you can use a collecting vessel. of the heating system must be kept constant. We recommend the FillingCombi BA 6628 according to DIN EN 1717.

  • Seite 12: Disassembly

    (Spare part order number 3425.00.900) Before you start with disassembly, depressurise the filter! Note: We recommend placing maintenance shut-offs in front of and behind the HF 3425 compact heating filter. image 10 • Before disassembly, check that the heating filter is in the operating position.

  • Seite 13: Technical Data

    • Carefully loosen the latching lug of the bracket [A] to remove it together with the bezel [B] upwards. image 19 • Screw on the new cap + filter unit (spare part image 16 number 3524.00.900) using the assembly spanner. •...

  • Seite 14: Dimensions

    7. Dimensions 7. Dimensions Type Heating filter HF 3425 compact Nominal size DN 25 Rp 1“ 218 mm Dimensions 110 mm 176 mm 100 mm...

  • Seite 15: Spare Parts

    8. Spare parts Position Spare part designation order number Screw cap with filter unit incl. mounting key 3425.00.900 Bezel 3425.00.901 Bracket 3425.00.902 Cap with seal 3425.00.903...

  • Seite 16: Accessories

    Hans Sasserath GmbH & Co. KG Hans Sasserath GmbH & Co. KG • Tel.: +49 2161 6105-0 • Fax: +49 2161 6105-20 Mühlenstraße 62 • D-41352 Korschenbroich • info@SYR.de • www.SYR.de printed in Germany - 9.3425.00 2138 - Änderungen vorbehalten - subject to changes...
