Abgassonde, Schläuche
1
v

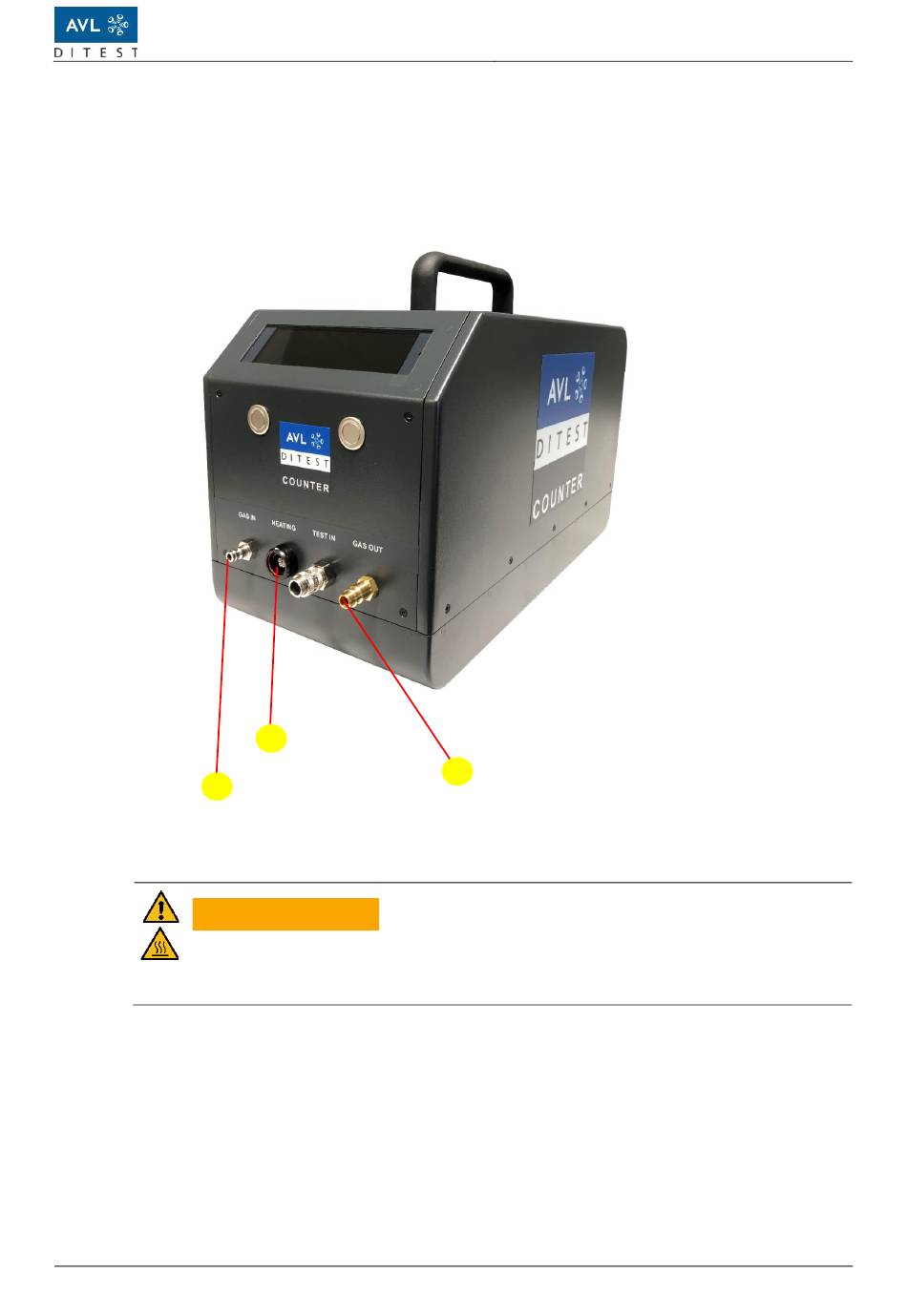

Abb. 15: Anschluss AVL DiTEST Counter, Front
v
Verbrennungsgefahr durch heiße Teile
Der Heizschlauchanschluss erwärmt sich gegebenenfalls. auf über 55 °C. Tragen Sie
Sicherheitshandschuhe, wenn Sie mit dem Heizschlauchanschluss hantieren.
1. Schließen Sie den Heizschlauch an den Anschluss GAS IN (1) an.
2. Schließen Sie die das Heizkabel am Anschluss HEATING (3) an.
3. Schließen Sie die Abgassonde mit dem Verbindungsschlauch am Anschluss GAS
IN (1) an.
4. Stellen Sie sicher, dass an GAS OUT (2) ungehindert Abgas ausströmen kann.
