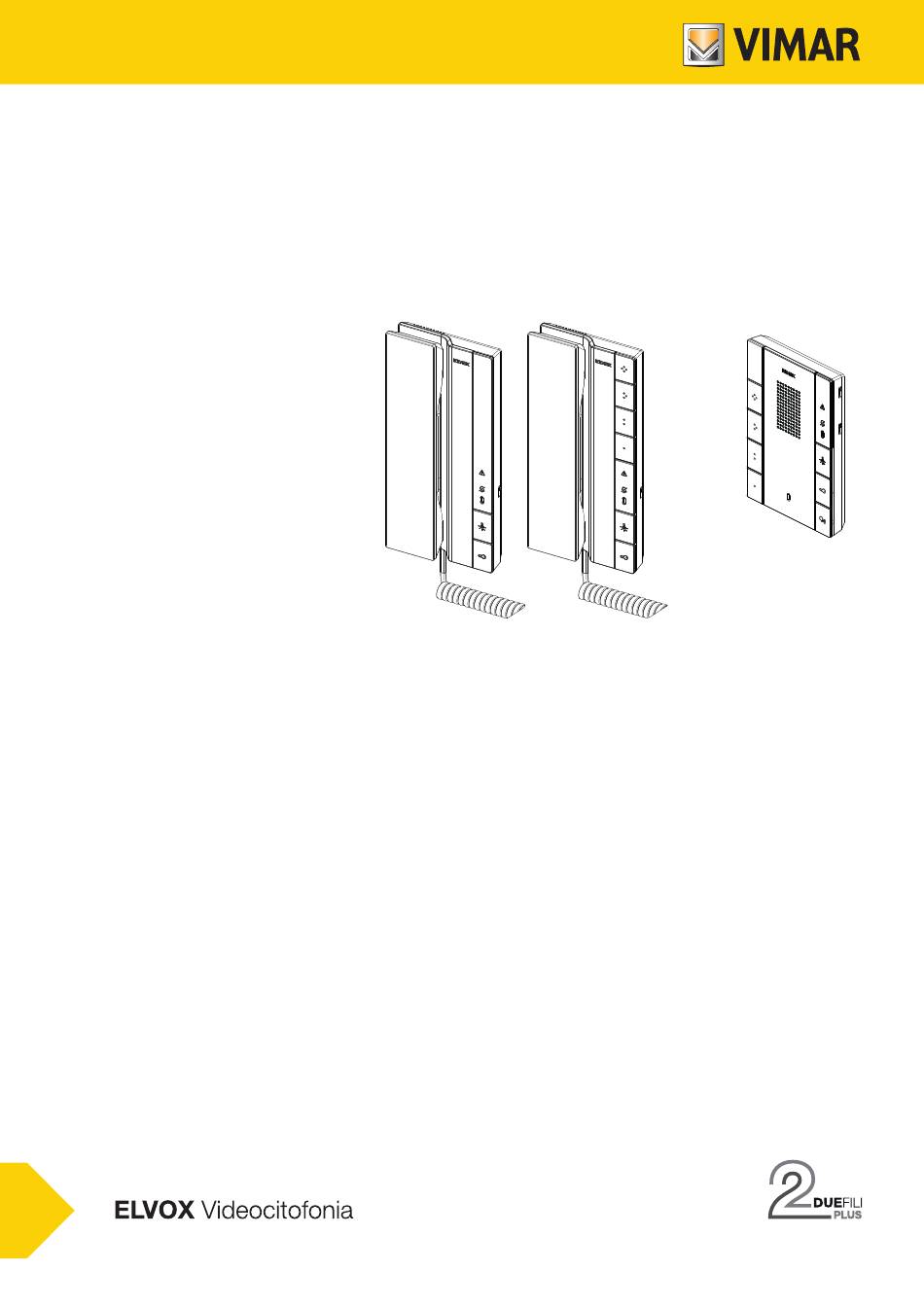

- Seite 1 Bedienungs- und Konfigurationsanleitung Voxie 40540 - 40542 - 40540.D Voxie Haustelefon mit Hörer Due Fili Plus 40547 Voxie Freisprech-Haustelefon Due Fili Plus...
-
Seite 2: Inhaltsverzeichnis
40540 - 40542 - 40540.D - 40547 Inhalt Allgemeine Informationen .......................... 2 Hinweise und Tipps ..........................2 Technische Funktionen ..........................4 Technische Daten ............................5 Maßangaben ............................... 5 Haustelefon mit Hörer 40540 - 40542 - 40540.D • Tasten und Status-LED (Frontansicht) ....................6 •... -
Seite 3: Allgemeine Informationen
40540 - 40542 - 40540.D - 40547 Allgemeine Informationen Haustelefon Voxie für das System Due Fili Plus. 40540 - 40540.D 40542 40547 40540 Voxie Haustelefon mit Hörer für das System Due Fili Plus mit 2 Tasten für Türöffner und Zusatzfunktion (Treppenhausbeleuchtung), Aufputzinstallation 40542 Voxie Haustelefon mit Hörer für das System Due Fili Plus mit 6 Tasten für Türöffner und Zusatzfunktion... -
Seite 4: Technische Funktionen
40540 - 40542 - 40540.D - 40547 Technische Funktionen Beschreibung der Funktion 40540 40540.D 40542 40547 • AP-Haustelefon • Als Tischgerät mit Tischzubehör 40598 installierbar • System Due Fili Plus (nur vertikaler Bus) ... -
Seite 5: Technische Daten
40540 - 40542 - 40540.D - 40547 Technische Daten • Stromaufnahme: in Standby 10 mA; max. Strom 100 mA (40540, 40542, 40540.D), 140 mA (40547) • Spannungsversorgung: vom BUS Klemmen 1, 2 - Nennspannung 28Vdc • Umweltklasse: Klasse A1 (Innenbereiche) •... -
Seite 6: Haustelefon Mit Hörer 40540 - 40542 - 40540.D
40540 - 40542 - 40540.D - 40547 Haustelefon mit Hörer 40540 - 40542 - 40540.D Tasten und Status-LED (Frontansicht) 40540 - 40540.D 40542 1 - Hörer Tasten (Standardfunktionen) und Anzeigen: 2 - Türöffnung (Schloss): Aktiviert den Türöffner der Außenstelle; ruft die Zentrale bei abgenommenem Hörer und sofern nicht im Gesprächsstatus befindlich. -
Seite 7: Innenansicht (Haustelefon Geöffnet)
40540 - 40542 - 40540.D - 40547 Haustelefon mit Hörer 40540 - 40542 - 40540.D Innenansicht (Haustelefon geöffnet) 40540 - 40540.D 40542 a - Anschlussklemmenleiste Klemmen Beschreibung Bus Due Fili Plus 1, 2 Eingang "lokaler Etagenruf" (Signal an Klemme M). Massesignal. -
Seite 8: Freisprech-Haustelefon 40547

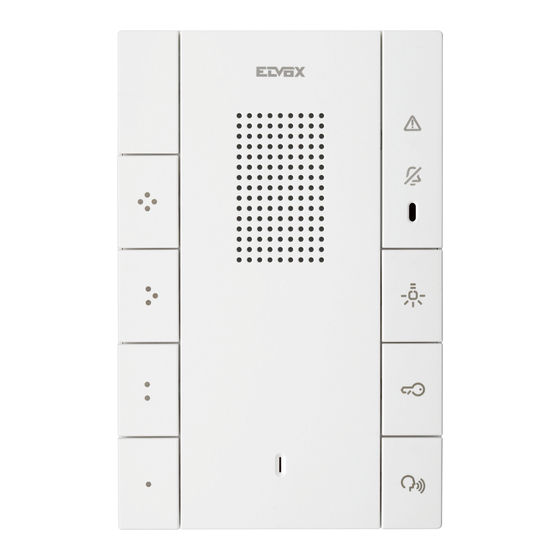

40540 - 40542 - 40540.D - 40547 Freisprech-Haustelefon 40547 Tasten und Status-LED (Frontansicht) 40547 1 - Lautsprecher. 2 - Mikrofon. Tasten (Standardfunktionen) und Anzeigen: 3 - Sprechen/Hören: aktiviert die Audiokommunikation; ruft bei Drücken im Ruhezustand und gefolgt von der Taste Türöffner die Zentrale an. -
Seite 9: Innenansicht (Haustelefon Geöffnet)
40540 - 40542 - 40540.D - 40547 Freisprech-Haustelefon 40547 Innenansicht (Haustelefon geöffnet) 40547 FP M a - Anschlussklemmenleiste Klemmen Beschreibung Eingang "lokaler Etagenruf" (Signal an Klemme M) Massesignal Bus Due Fili Plus Eingang für Kontaktanschluss (NO standardmäßig/NC mit Konfigurationssoftware konfigurierbar) für die Funktion Warnmeldung;... -
Seite 10: Installation
(nicht beigestellt). • Installation in Dose: • Installation in Dose: - Runde Dose (Vimar V71701) - Runde Dose (Vimar V71701) - Rechteckige 3-Modul-Dose (Vimar V71303, V71703) - Rechteckige 3-Modul-Dose (Vimar V71303, V71703) vertikal. vertikal. - Quadratische Dose British Standard. - Quadratische Dose British Standard. - Seite 11 40540 - 40542 - 40540.D - 40547 W W Y W W Y Hinweis: Ein übermäßiger Anzug kann die einwandfreie Ausrichtung und Funktion der Tasten beeinträchtigen.
- Seite 12 40540 - 40542 - 40540.D - 40547 W W Y W W Y...
- Seite 13 40540 - 40542 - 40540.D - 40547...
-
Seite 14: Anschlusspläne
40540 - 40542 - 40540.D - 40547 Anschlusspläne - Innenstelle in Konfiguration ein/aus STEIGLEITUNG - Innenstelle in Konfiguration als Endgerät STEIGLEITUNG RC 3 4 RC 3 4 - Anschluss der Etagenruftaste (NO-Kontakt): Etagenruftaste Etagenruftaste - Anschluss Funktion Warnmeldung, über dedizierten Eingang an Klemmen AL-M (NO/NC-Kontakt; Standard: NO); (Nur für 40542 und 40547) N.0. - Seite 15 FP FP 40540 - 40542 - 40540.D - 40547 - Anschluss Funktion "professionelles Büro", Aktivierung zu Zeitintervallen mittels NO-Kontakt einer Uhr; (Nur für 40542 und 40547) • Konfigurierbar mittels Konfigurationssoftware oder Dip-Schalter - Anschlussvariante des programmierbaren Ausgangs (Rufwiederholung) - Open Collector-Ausgang 860A 860A Zusätzliches Läutwerk...
-
Seite 16: Funktionsweise
40540 - 40542 - 40540.D - 40547 Funktionsweise Das "Voxie" Haustelefon unterstützt eingehende Anrufe von Außenstellen, Innenstellen und Pförtnerzentrale. Darüber hinaus kann es Internrufe an andere Innenstellen und Pförtnerzentrale tätigen. Es besteht die Möglichkeit, das Türschloss der Außenstelle mit der dedizierten Taste zu öffnen. Außerdem sind eine oder mehrere programmierbare Tasten (modellspezifisch programmierbar) zur Aktivierung weiterer Funktionen wie Relaisbetätigung oder Internrufe verfügbar. -
Seite 17: Einen Ruf Entgegennehmen
40540 - 40542 - 40540.D - 40547 Einen Ruf entgegennehmen Bei einem eingehenden Anruf blinkt die weiße LED (über der Türöffnertaste); Auf Taste Sprechen/Hören drücken, um den Ruf entgegenzunehmen. Den Hörer abnehmen und den Anruf entgegennehmen. Die Taste erneut drücken, um das Gespräch zu beenden. -
Seite 18: Türöffner
40540 - 40542 - 40540.D - 40547 Türöffner Nach Entgegennahme eines Rufs von einer Außenstelle kann das Türschloss der verbundenen Außenstelle geöffnet werden. Die Tür kann auch in Standby geöffnet werden. Die Türöffnertaste drücken Die Türöffnertaste drücken Hinweis: Die Innenstelle öffnet standardmäßig das Türschloss des letzten anrufenden Klingeltableaus. -
Seite 19: Eine Innenstelle Anrufen (Internruf)
40540 - 40542 - 40540.D - 40547 Eine Innenstelle (Internruf) anrufen Anhand der Tasten (nur für 40540 und 40540.D) kann nach entsprechender Programmierung eine andere Innenstelle angerufen werden. Durch Drücken beispielsweise die Innenstelle anrufen, die verknüpft ist mit der Taste 1. -
Seite 20: Eine Pförtnerzentrale Anrufen
40540 - 40542 - 40540.D - 40547 Eine Pförtnerzentrale anrufen Außerdem kann eine Pförtnerzentrale (sofern in der Anlage vorhanden) angerufen werden. 1. Die Taste Sprechen/Hören drücken. 1. Den Hörer abnehmen Die weiße LED blinkt auf. 2. Die Türöffnertaste drücken, um die 2. -
Seite 21: Funktion "Professionelles Büro" Zur Automatischen Türöffnung
40540 - 40542 - 40540.D - 40547 Funktion "professionelles Büro” zur automatischen Türöffnung Die Funktion automatische Türöffnung bei eingehendem Ruf vom Klingeltableau muss während der Installation konfiguriert werden. Die Funktion kann durch Schließen des entsprechend konfigurierten und an einen Außenschalter angeschlossenen Eingangs AL oder mithilfe folgender Sequenz aktiviert/deaktiviert werden: •... -
Seite 22: Benutzerkonfigurationen
40540 - 40542 - 40540.D - 40547 Benutzerkonfigurationen Auswahl der Ruftonmelodien (nur für Haustelefon 40547). Mit diesem Vorgang kann der Rufton (unter 10 verfügbaren) beim Eingang folgender Rufe gewählt werden: Außenruf Taste Internruf Taste Etagenruf Taste Konfiguration: 1. Die Taste Sprechen/Hören „ ”... - Seite 23 40540 - 40542 - 40540.D - 40547 Anmerkungen: - Während der Phasen 2-4 können die Taste 1, 2 und 3 der Reihe nach gedrückt werden, um die drei Melodien zu ändern; wichtig ist das Drücken von 4 zum Speichern; - nach Drücken von 4, können die Phasen 1, 2 und 3 bis zur neuen Speicherung wiederholt werden; - nach Ablauf des 20 s Timeouts ohne Drücken der Taste 4 gehen die mit 1, 2, 3 bis zur vorherigen Speicherung getätigten letzten Änderungen verloren;...
-
Seite 24: Konfigurationen
40540 - 40542 - 40540.D - 40547 Konfigurationen Für das Haustelefon stehen folgende drei Konfigurationsmodi zur Verfügung: • "Einfache" Programmierung über die Tasten des Haustelefons • Konfiguration über Dip-Schalter: Hiermit lassen sich erweiterte Konfigurationen anhand eines internen Programmiergeräts mit 12 Dip-Schaltern ohne zusätzliche Tools (Konfigurationssoftware, PC und Schnittstelle) vornehmen. -
Seite 25: Programmierung Der Kennnummer
40540 - 40542 - 40540.D - 40547 Programmierung der Kennnummer Die Kennnummer wird mit Hilfe eines in der Anlage vorhandenen und bereits konfigurierten Klingeltableaus (Haupt- MASTER) programmiert. Das Haustelefon wird ohne zugewiesene Kennnummer geliefert. Zur Überprüfung die Taste Türöffner drücken: das Haustelefon gibt einen dreifachen “Piepton” aus. Warnung: Bei der Programmierung der Kennnummer des Haustelefons stehen vom Aufrufen der Programmierung des Haustelefons bis zum Drücken der Ruftaste am Klingeltableau oder bis zum Senden der Kennnummer 30 Sekunden zur Verfügung. -
Seite 26: Programmierung Der Sekundären Kennnummer
40540 - 40542 - 40540.D - 40547 Programmierung der sekundären Kennnummer Die Programmierung der sekundären Kennnummer ist nur erforderlich, wenn mit der gleichen Taste bzw. demselben Rufcode gleichzeitig mehrere Haustelefone läuten sollen. Die Haustelefone, die gleichzeitig läuten sollen, werden derselben Gruppe zugeordnet. Das “Haupt-”Haustelefon wird zuerst mit dem vorgenannten Vorgang “Programmierung der Kennnummer”... -
Seite 27: Programmierung Der Tasten Für Internrufe (Türöffnertaste Ausgenommen)
40540 - 40542 - 40540.D - 40547 Programmierung der Tasten für Internrufe (Türöffnertaste ausgenommen 1. Bei einem Haustelefon mit Hörer ist der Hörer abzunehmen und ans Ohr zu halten, um die akustischen Feedbacks des Haustelefons während der Programmierung zu vernehmen. 2. -
Seite 28: Programmierung Der Taste Selbsteinschaltung An Ein Bestimmtes Klingeltableau (Türöffnertaste Ausgenommen)
40540 - 40542 - 40540.D - 40547 Programmierung der Taste Selbsteinschaltung an ein bestimmtes Klingeltableau (Türöffnertaste ausgenommen) 1. Bei einem Haustelefon mit Hörer ist der Hörer abzunehmen und ans Ohr zu halten, um die akustischen Feedbacks des Haustelefons während der Programmierung zu vernehmen. 2. -
Seite 29: Programmierung Der Taste Für Die Türöffnung Eines Bestimmten Klingeltableaus (Türöffnertaste Ausgenommen)
40540 - 40542 - 40540.D - 40547 Programmierung der Taste für die Türöffnung eines bestimmten Klingeltableaus (Türöffnertaste ausgenommen) 1. Bei einem Haustelefon mit Hörer ist der Hörer abzunehmen und ans Ohr zu halten, um die akustischen Feedbacks des Haustelefons während der Programmierung zu vernehmen. 2. - Seite 30 40540 - 40542 - 40540.D - 40547 Wiederherstellung des Defaultwerts der Tasten 1. Bei einem Haustelefon mit Hörer ist der Hörer abzunehmen und ans Ohr zu halten, um die akustischen Feedbacks des Haustelefons während der Programmierung zu vernehmen. 2. Die Taste, deren Standardwert wiederhergestellt werden soll, drücken und mindestens 6 s lang gedrückt halten. 3.
-
Seite 31: Vollständige Löschung Der Programmierungen
40540 - 40542 - 40540.D - 40547 Vollständige Löschung der Programmierungen Dieser Vorgang wird empfohlen, wenn die zuvor programmierte Kennnummer eines Haustelefons geändert und die Programmierung der Gerätefunktionen nicht beibehalten werden soll. Programmierungsphase (Einfach): 1. Bei einem Haustelefon mit Hörer ist der Hörer abzunehmen und ans Ohr zu halten, um die akustischen Feedbacks des Haustelefons während der Programmierung zu vernehmen. - Seite 32 40540 - 40542 - 40540.D - 40547 2 x Piepton Piepton Piepton > 6s + 2 s + 2 s 3 x Piepton Piepton...
-
Seite 33: Konfigurationsmodus Über Dip-Schalter
40540 - 40542 - 40540.D - 40547 Konfigurationsmodus über Dip-Schalter Das Haustelefon verfügt über ein internes Programmiergerät mit 12 Dip-Schaltern für die in nachstehender Tabelle veranschaulichten erweiterten Konfigurationen. Konfiguration: Hinweis: Sämtliche Konfigurationen sind nur bei versorgtem und an die Anlage angeschlossenem Haustelefon möglich. •... -
Seite 34: Konfigurationstabelle Über Dip-Schalter
40540 - 40542 - 40540.D - 40547 Konfigurationstabelle über Dip-Schalter Stellung Off = 0 Stellung On = 1 Funktion/Konfiguration Einstellung Bereich Dip-Schalter 1-12 [aaaa] bbbb 0000 0001 ID 1 0000 0010 ID 2 Einstellung primäre ID * (werkseitig nicht voreingestellt) 0000 0011 ID 3 0000 0100... - Seite 35 40540 - 40542 - 40540.D - 40547 Taste für Selbsteinschaltung an bestimmte AS konfigurieren * 0100 0100 bbbb 0001 ID 1 … (Hinweis: die Türöffnertaste kann nicht zur + zu konfigurierende Taste 1111 ID 15 Selbsteinschaltung an eine bestimmte AS konfiguriert werden) 0001 Relais A des 1.
- Seite 36 40540 - 40542 - 40540.D - 40547 primäre ID sekundäre ID Kennnummer ID Kennnummer Kennnummer Kennnummer Kennnummer 0000 0001 0011 0011 0110 0101 1001 0111 00 0001 0000 0010 0011 0100 0110 0110 1001 1000 00 0010 0000 0011 0011 0101 0110 0111 1001 1001 00 0011...
-
Seite 37: Kennnummer Für Internruf An Innenstelle
40540 - 40542 - 40540.D - 40547 Kennnummer für Internruf an Innenstelle Kennnummer ID Kennnummer ID Kennnummer ID Kennnummer ID Kennnummer 0000 0001 0011 0011 0110 0101 1001 0111 Zentrale 1 1100 1001 0000 0010 0011 0100 0110 0110 1001 1000 Zentrale 2 1100 1010 0000 0011... -
Seite 38: Kennnummer Für Relaisaktivierung
40540 - 40542 - 40540.D - 40547 Kennnummer für Türöffner/F1/F2/ Kennnummer für Relaisaktivierung Selbsteinschaltung an AS ID 69*H Relais Kennnummer 0001 Kennnummer 0010 0001 0011 0010 0100 0011 0101 0100 0110 0101 0111 0110 1000 0111 1001 1000 1010 1001 1011 1010 1100... -
Seite 39: Firmwareaktualisierung
40540 - 40542 - 40540.D - 40547 Firmware-Aktualisierung Das Gerät wird über den seriellen Port und die Schnittstelle 692I/U aktualisiert. Die Anleitungen von SaveProg/FWUpdate oder WinBoot befolgen. Zur Aktualisierung das Gerät vom Bus Due Fili trennen, die Schnittstelle 692I/U zuerst an den PC (USB-Anschluss) und dann an das Gerät anschließen, daraufhin die Aktualisierung starten. - Seite 40 • Hinweise für den Benutzer Das Gerät auf keinen Fall öffnen oder manipulieren. Bei Störungen Fachpersonal hinzuziehen. Pflege Für die Reinigung ein weiches Tuch verwenden. Kein Wasser auf das Gerät verschütten und keine chemischen Reinigungsmittel vermeiden. • Weitere Informationen unter www.vimar.com...
- Seite 41 40540 - 40542 - 40540.D - 40547...
- Seite 42 Viale Vicenza 14 36063 Marostica VI - Italy www.vimar.com 49401591A0_MU_DE 02 2202...
