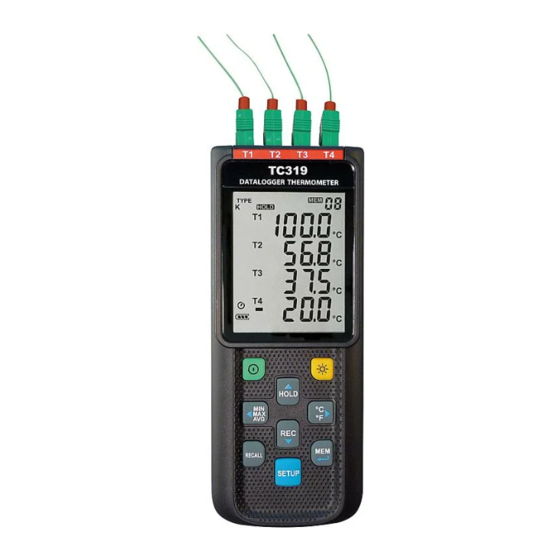

Dostmann Electronic TC 319 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
TITEL
1. Allgemein..........................................................................................1
2. Sicherheitsinformationen........................................................................ 1
3. Merkmale..............................................................................................1
4. Spezifikationen....................................................................................... 2
5. Anordnung Tasten / Symbole............................................................... 3
6. Tasten Erklärung .......................................................................................5
6.1 Power ON/OFF Taste...............................................................................5
6.2 Hintergrundbeleuchtung...................................................................................5
6.3 Hold-Taste..............................................................................................5
6.4 REC-Taste....................................................................................................5
6.5 MEM-Taste...................................................................................................5
6.6 RECALL / Speicher - Taste..................................................................6
6.7 MAX/MIN/AVG - Taste.................................................................................6
6.8 Auswahl Temperatur Einheiten......................................................................6
6.9 SETUP-Taste.......................................................................................6
7. Bedienungshinweise................................................................................6
7.1 Einstell Optionen......................................................................................... 6
7.2 Menüpunkte...........................................................................................6
7.3 Menübeschreibung.................................................................................8
7.3.1 Auswahl Thermoelementtyp...............................................................8
7.3.2 Speicherintervall einstellen.....................................................8
7.3.3 Offset einstellen um Fühlerabweichungen zu korrigieren........................8
7.3.4 Alarmpunkt einstellen (nur für Kanal 1)................................................8
7.3.5 Differenzanzeige T1-T2 einstellen.................................................... 9
7.3.6 Auto off - Zeit einstellen.......................................................9
7.3.7 Uhrzeit einstellen...............................................................................9
7.4 Datenspeicher löschen............................................................... ...10
7.5 Displayspeicher löschen...........................................................10
7.6 Mit dem Computer verbinden......................................................................10
8. Inbetriebnahme...................................................................................10
8.1 Batterie wechseln............................................................................10
9. Testlink SE-520 Software............................................................................11
10. Wartung.........................................................................................17
CONTENTS
PAGE
Inhaltsverzeichnis
Verwandte Anleitungen für Dostmann Electronic TC 319
Inhaltszusammenfassung für Dostmann Electronic TC 319
-
Seite 1: Inhaltsverzeichnis
CONTENTS TITEL PAGE 1. Allgemein………..……………………….…………………………….……………..1 2. Sicherheitsinformationen……………………………………………………………... 1 3. Merkmale………………………………………………………………………………….1 4. Spezifikationen…………………………………………………………………………... 2 5. Anordnung Tasten / Symbole………............3 6. Tasten Erklärung ………………………….…………………........5 6.1 Power ON/OFF Taste……………………………………........5 6.2 Hintergrundbeleuchtung…………...............5 6.3 Hold-Taste………..................5 6.4 REC-Taste…..…………………................5 6.5 MEM-Taste…..………………….................5 6.6 RECALL / Speicher - Taste……………………..........6 6.7 MAX/MIN/AVG - Taste………………...............6 6.8 Auswahl Temperatur Einheiten…………………………........6 6.9 SETUP-Taste………………………………………...…………………....6... -
Seite 2: Allgemein
DATALOGGER THERMOMETER 1. ALLGEMEIN Bitte lesen Sie vor Gebrauch die Bedienungsanleitung aufmerksam durch. Einstellungen und Messergebnisse warden auf dem hintergrundbeleichtetem LCD als Zahl und Bargraph dargestellt. Die Messdaten können via USB direkt auf einen Computer übertragen werden, oder im auf dem Gerät abgespeichert werden. -
Seite 3: Spezifikation
DATALOGGER THERMOMETER 4. SPEZIFIKATION Messbereich： K: -200°C ~1372°C (- 328°F ~ 2501°F) J: -200°C~1000°C (- 328°F ~ 1832°F) E: -200°C~750°C (- 328°F ~ 1382°F) T: -200°C~400°C (-328 °F ~ 752°F) Auflösung： 0.1°C < 600°C / 0.1°F < 1000°F, 1°C ≧ 600°C / 1°F ≧1000°F Genauigkeit：... -
Seite 4: Anordnung Tasten / Symbole
DATALOGGER THERMOMETER 5. ANORDNUNG TASTE UND SYMBOLE : Batterie-Anzeige : Minimum Anzeige : Maximum Anzeige : Durchschnittsanzeige : Setup Optionen : Auto Power Off aktiv : Recording Daten-Logger Anzeige : Anzeige Speicher vollr : Anzeige Speichergrupper : Anzeige Wiedergabe Speichergruppe : Thermoelement Typ : Temperaturanzeige : Temperaturkanal... -
Seite 5: Power On/Off Taste
DATALOGGER THERMOMETER ○, ○, Fühlereingänge REC Taste ○, ○, Display RECALL Saved Reading Taste ○, ○, Power ON/OFF Taste SETUP Taste ○, ○, Hintergrundbeleuchtung Taste MEM Taste (Set 100 Werte) ○, ○, MAX MIN AVG Taste USB Interface ○, ○, DATA HOLD Taste Klappständer ○,... -
Seite 6: Data-Hold Button
DATALOGGER THERMOMETER 6. BUTTON INSTRUCTIONS 6.1 Power ON/OFF Taste: Drücken der Taste schaltet das Messgerät an. Drücken und Halten der Taste für 3 Sekunden schaltet das Gerät aus. 6.2 Hintergrundbeleuchtung: Durch Drücken der Taste wird die Hintergrundbeleuchtung aktiviert. Nochmaliges Drücken schaltet die Beleuchtung wieder aus. -
Seite 7: Auswahl Temperatur Einheit
DATALOGGER THERMOMETER oder Durch nochmaliges Betätigen der Taste wird der RECALL mode beendet. 6.7 MAX/MIN/AVG Taste: Mit dieser Funktion zeigt das Messwert Maximum, Minimum und Durchschnitt an. Die Werte werden mit jeder Messung aktualisiert. Start: Taste. “ ” Symbol und Maximalwert wird angezeigt. (1) Drücke ”... - Seite 8 DATALOGGER THERMOMETER Fig.1 Thermoelement Typ einstellen. Fig.2 Speicher Intervall einstellen. Fig.3 Nullpunkt-Justage(off set) einstellen zur Fühlerkorrektur. Fig.4 Einstellen Alarmgrenzen. Fig.5 Einstellen T1-T2 Differenzwertanzeige.
-
Seite 9: Menübeschreibung
DATALOGGER THERMOMETER Fig.6 Einstellen der Auto-off Zeit(automatische Abschaltungszeit) Fig.7 Einstellen Uhrzeit. 7.3 Menü-Beschreibung: 7.3.1 Auswahl Thermoelement Typ: K, J, E, or T Zur Auswahl die oder Taste betätigen. (siehe Fig.8) Fig.8 7.3.2 Auswahl Speicherintervall für die Datenaufzeichung: (1) Zur Auswahl die oder Taste betätigen (für Minuten und Sekunden) (siehe Fig.9) (2) Durch betätigen der... -
Seite 10: Alarmpunkt Einstellen (Nur Für Kanal 1)
DATALOGGER THERMOMETER 7.3.4 Alarmpunkt einstellen (nur Kanal1 möglich9): Zum Einstellen siehe Want to set window. (siehe Fig.11 or Fig.12) (1) Zum Ein- und Ausschalten oder Taste betätgigen. (2) Bei eingeschaltetem Alarm(on) die Taste zum Einstellen von Hi und Lo (Grenzwerte) Fig.11 Fig.12 betätigen. -
Seite 11: Löschen Des Datenspeichers(Daten-Logger)
DATALOGGER THERMOMETER (1) Zur Auswahl von Datum und Uhrzeit die oder Taste betätigen. (siehe Fig.19) (2) Zum Ändern der Werte die Tasten betätigen. Hinweis: Nach dem Batteriewechsel bitte Datum und Uhrzeit überprüfen. Fig.19 7.4 Löschen des Datenspeichers(Daten-Logger): (1) Schalten Sie das Messgerät aus. (2) Drücken und Halten der Taste und durch Drücken der Taste das Messgerät... - Seite 12 DATALOGGER THERMOMETER (2) Vor dem Batteriewechsel ist das Messgerät auszuschalten Messfühler sind zu entfernen. Benutzen Sie zum Öffnen des Batteriefachs einen Schraubenzieher. Die alten Batterien durch neue UM-4 AAA size ersetzen. (3)Das Batteriefach wieder verschließen.
-
Seite 13: Testlink Se-520 Software
DATALOGGER THERMOMETER 9. Testlink SE-520 SOFTWARE 9.1 Die Software SE-520 beinhaltet: ▪ Software CD ▪ Micro USB Kabel 9.2 Systemanforderungen: Windows XP/ VISTA/ Windows 7/ Windows 8/ Windows 10 9.3 Minimum Hardware-Anforderungen: ▪ PC oder Laptop mit CD-ROM Laufwerk. ▪ 50 MB Festplattenspeicher für Installation SE520. - Seite 14 DATALOGGER THERMOMETER Es wird ein Dialogfeld zum Speichern angezeigt, in dem Sie den Dateinamen und den Dateityp zum Speichern auswählen können. Sie können zwischen drei Arten von Dateinamen wählen: Binärdatei (*. Ghf), Textdatei (*. Txt) und Datei im EXCEL-Format (*. CSV).
-
Seite 15: Hauptmenü
DATALOGGER THERMOMETER Wie lade ich die aufgezeichneten Daten aus dem Speicher des Thermometers und speichere sie in einer Datei? (1) Gerät einschalten. (2) Drücken Sie die “ REC ” Taste um die Aufzeichnung zu starten. (3) Zum stoppen ebenso die “ REC ” Taste drücken. (4) Verbinden sie das Messgerät mit dem PC (5) Starten Sie das Programm SE520. -
Seite 16: Datenlogger
DATALOGGER THERMOMETER DatenLogger: Durch Öffnen des DatenLogger-Fensters kann der Beutzer in diesem Fenster aufgezeichnete Daten des Messgerätes auf den PC laden. Ausgabe in Grafik – Grafische Darstellung von Tabellendaten. 9.8 Daten-Logger: Wenn Sie den Thermometer an den PC angeschlossen haben, wählen Sie im Hauptmenü "DataLogger"... - Seite 17 DATALOGGER THERMOMETER Zum Beispiel: Der erste Datensatz wird in die Grafik auf der rechten Seite übertragen. Der Benutzer kann auch auf einen anderen Datensatz klicken, um diesen Satz für das Diagramm auszuwählen. Diagramm: Symbolleiste: - Anzeige oder ausblenden von Statistik1. - Anzeige oder ausblenden von Statistik2.
- Seite 18 DATALOGGER THERMOMETER - Normal Cursor. Wenn diese Option ausgewählt ist, wird der Mauszeiger beim Bewegen zum Diagramm zu einem Kreuzzeichen. Klicken Sie auf das Diagramm, um ein Kreuzzeichen im Diagramm zu markieren. Dies ist nur verfügbar, wenn die Option "Teilen" deaktiviert ist. Und alle Markierungen, die Sie machen, werden mit T1 existieren.
-
Seite 19: Faq Häufig Gefragt
DATALOGGER THERMOMETER - Ändern Sie den Bereich der Y Achse Hinweis: Wenn die Option Teilen deaktiviert ist, verwendet das Diagramm T1 als Anzeigebereich für die Y-Achse. - Zoom rückgängig machen Sie können dieses Diagramm mit der Maus zoomen: Zoomen: (1) Drücken Sie die linke Maustaste und ziehen Sie den Cursor, um die neuen Bereiche auszuwählen. -
Seite 20: Wartung
DATALOGGER THERMOMETER Antwort: Drücken Sie die linke Maustaste und ziehen Sie den Cursor, um die neuen Bereiche auszuwählen. Lassen Sie die Maustaste los. Wenn ich die Echtzeit-Abtastung mit einer schnellen Rate einrichte, gehen möglicherweise einige der Abtastdaten verloren. Antwort: Der Grund könnte ein langsamer PC sein. 10.
