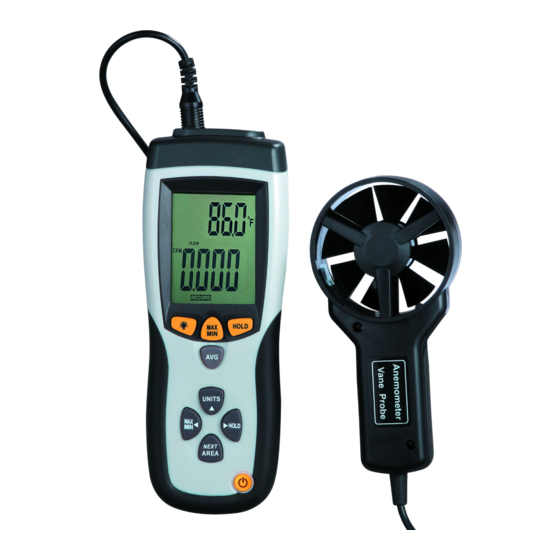

Dostmann Electronic VA 893 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Dostmann Electronic Anleitungen
  4. Messgeräte
  5. VA 893
  6. Bedienungsanleitung

Dostmann Electronic VA 893 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
VA893
BEDIENUNGSANLEITUNG

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dostmann Electronic VA 893

Inhaltszusammenfassung für Dostmann Electronic VA 893

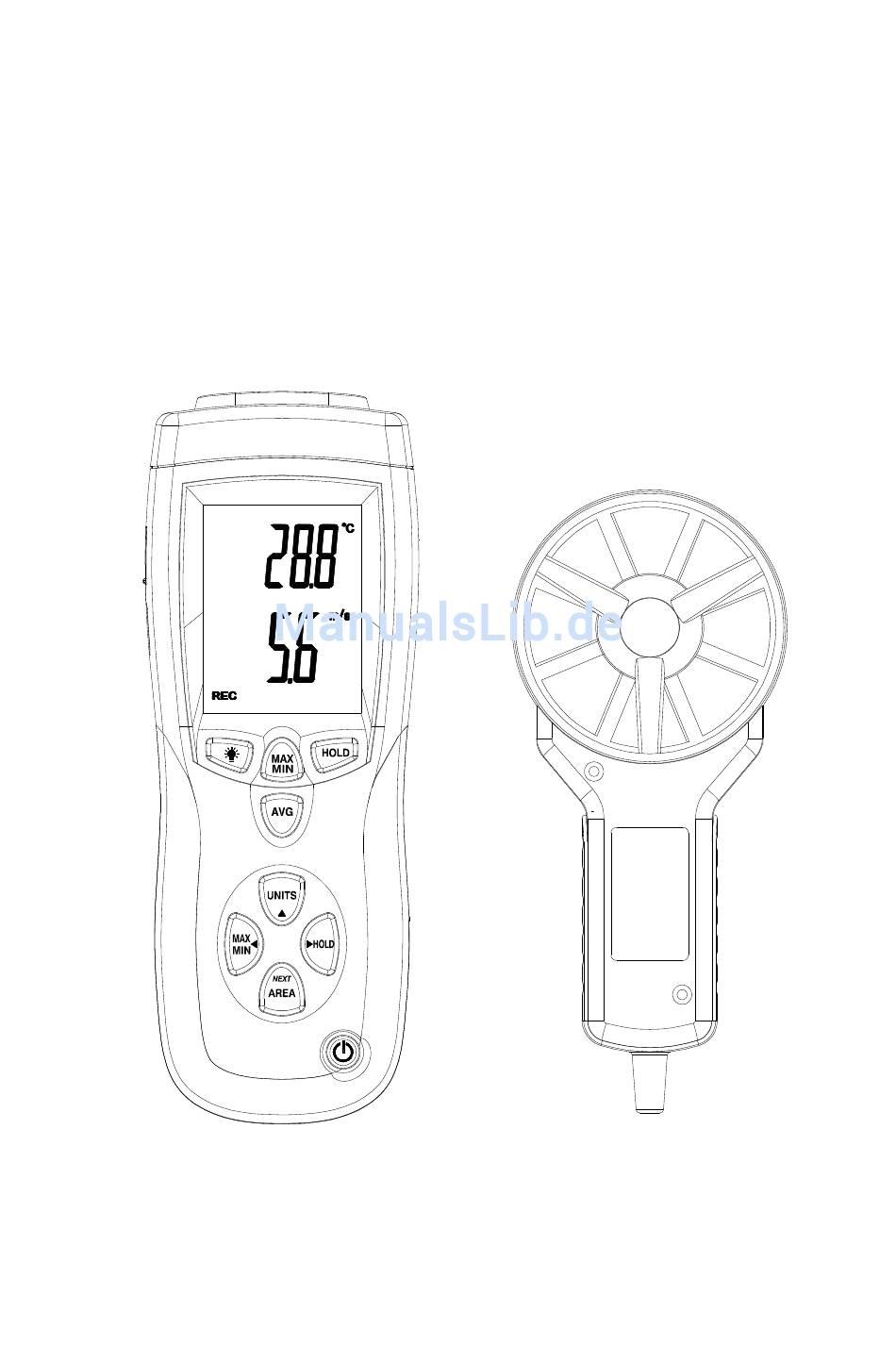

  • Seite 1 VA893 BEDIENUNGSANLEITUNG...

  • Seite 2: Inhaltsverzeichnis

    DATA LOGGER SOUND LEVEL METER INHALTSVERZEICHNIS Titel Seite EINLEITUNG BESCHREIBUNG DES MESSGERÄTS 2 III. TASTENFELD DISPLAYANZEIGE BEDIENUNG BATTERIEAUSTAUSCH VII. SPEZIFIKATIONEN VIII. NÜTZLICHE GLEICHUNGEN & UMWANDLUNGEN...

  • Seite 3: Einleitung

    DATA LOGGER SOUND LEVEL METER I. EINLEITUNG Das Messgerät VA893 misst die Luftgeschwindigkeit, die Luftmenge(Volumen) und die Temperatur. Das große, leicht zu lesende LCD Display besitzt zwei große Anzeigen sowie viele Symbolanzeigen. Das Messgerät wird geprüft und kalibriert versendet. Bei ordnungsgemäßem Gebrauch wird es über Jahre hinweg zuverlässig funktionieren.
  • Seite 4 DATA LOGGER SOUND LEVEL METER • UNITS Durch Drücken dieser Taste wird die Betriebsart ausgewählt. Im FLOW Modus zeigt das Messgerät die Luftmenge an. Im VELOCITY Modus wird die Luftgeschwindigkeit angezeigt. ▲(Hoch) Diese Taste dient auch der Erhöhung des Messbereichs im AREA Modus.

  • Seite 5: Displayanzeige

    DATA LOGGER SOUND LEVEL METER IV. DISPLAYANZEIGE • MAX: (am LCD oben): Max Hold Funktion für die Lufttemperatur • HOLD: (am LCD oben): Data Funktion für die Lufttemperatur • VEL: Zeigt an, dass sich das Gerät im Modus zum Anzeigen der Luftgeschwindigkeit befindet •...

  • Seite 6: Area(Ft 2 , M 2 ): Einheiten Zur Querschnitteingabe(Fläche)

    DATA LOGGER SOUND LEVEL METER • CFM/CMM: Einheit zur Messung der Luftmenge a. CFM = Kubikfuss b. CMM = Kubikmeter • AREA(ft ): Einheiten zur Querschnitteingabe(Fläche) • m/s, ft/min, km/h, MPH, knots: Einheit zum Anzeigen der Luftgeschwindigkeit • X10, X100: Vervielfacher der Luftmengemessungen •...
  • Seite 7 DATA LOGGER SOUND LEVEL METER Messungen der Luftgeschwindigkeit (einzeln) 1. Benutzen Sie die ON/OFF Taste Seitenansicht um das Gerät einzuschalten. 2. Drücken Sie die UNITS Taste um die Flügel gewünschte Maßeinheit auszuwählen. HINWEIS: Beim Einschalten verwendet Luftmen das Gerät die Maßeinheit welche als letztes verwendet wurde.
  • Seite 8 DATA LOGGER SOUND LEVEL METER 4. Wiederholen Sie die Schritte 2 - 3 bis die gewünschte Anzahl von Messungen vorgenommen wurde. 5. Um zum Standardmodus für das Messen der Luftgeschwindigkeit zurückzukehren drücken Sie die AVG Taste bis das Signal(Piepton) zweimal ertönt. HINWEIS: Im Standardmodus für das Messe der Lufgeschwindigkeit können Sie die AVG Taste einmalig drücken um den vorherigen Wert zu widerrufen.
  • Seite 9 DATA LOGGER SOUND LEVEL METER halten Sie die AREA Taste (bis zum zweimaligen piepen) um diese Einstellung zu speichern und zum CFM oder CMM Modus zurückzukehren. 5. Platzieren Sie den Sensor in den Luftstrom. Stellen Sie sicher, dass die Luft direkt, wie oben angezeigt, in das Flügelrad gelangt. Die große Anzeige unten zeigt die Luftgeschwindigkeit an.
  • Seite 10 DATA LOGGER SOUND LEVEL METER und halten Sie die AREA Taste bis das Signal(Piepton) zweimal ertönt, um zum CFM oder CMM Modus zurückzukehren. Durchschnittsberechnung der Luftmenge 1. Um 20 Durchschnittswerte einzugeben drücken Sie die AVG Taste bis das Signal(Piepton) zweimal ertönt. Das AVG Symbol erscheint nun auf dem LCD.
  • Seite 11 DATA LOGGER SOUND LEVEL METER 2. Das HOLD Symbol wird auf dem Display (unten) angezeigt. 3. Durch nochmaliges drücken der HOLD gelangen Sie wieder zum ursprünglichen Menü zurück. MAX/MIN/AVG Aufnahme (Windgeschwindigkeit/Luftmenge) Dadurch kann der Benutzer sich die Maximal- (MAX), Minimal- (MIN) und Durchschnittswerte (AVG) anzeigen lassen.

  • Seite 12: Batterieaustausch

    DATA LOGGER SOUND LEVEL METER Automatische Selbstabschaltung deaktivieren Um die Batteriestandzeit zu verlängern schaltet sich das Messgerät nach 20 Minuten automatisch aus. Deaktivierung dieser Funktion: 1. Schalten Sie das Gerät aus. 2. Drücken und halten Sie die Taste (Hintergrundbeleuchtung) während Sie das Messinstrument einschalten. 3.
  • Seite 13 DATA LOGGER SOUND LEVEL METER m/s (Meter pro sec) 0.40 - 30.00 m/s 0.01 m/s ± (3% + 0.20 m/s) km/h (Kilometer/Stunde) 1.4 - 108.0 km/h 0.1 km/h ± (3% + 0.8 km/hr) ft/min (Fuß pro Minute) 80 – 5900 ft/min 1 ft/min ±...

  • Seite 14: Nützliche Gleichungen & Umwandlungen

    DATA LOGGER SOUND LEVEL METER Gewicht: 725g mit Batterie & Fühler Dimensionen: Hauptgerät:: 203 x 75 x 50mm Sensorkopf: 2.75” (70mm) Durchmesser VIII. NÜTZLICHE GLEICHUNGEN & UMWANDLUNGEN Gleichung für rechteckige oder quadratische Luftschächte Höhe (H) Fläche (A) = Breite (B) x Höhe (H) Breite (B) Gleichung für kreisförmige Luftschächte Fläche (A) = π...
  • Seite 15 DATA LOGGER SOUND LEVEL METER HINWEIS: Messungen wurden in Zoll gemacht Müssen in Fuß oder Meter umgewandelt werden bevor die obige Gleichung verwendet werden kann. Umrechnungstabelle ft/min Knoten km/h 1 m/s 196.87 1.944 2.24 0.00508 0.00987 0.01829 0.01138 ft/min 1 knot 0.5144 101.27 1.8519...
